Модел
- Модел на продукта

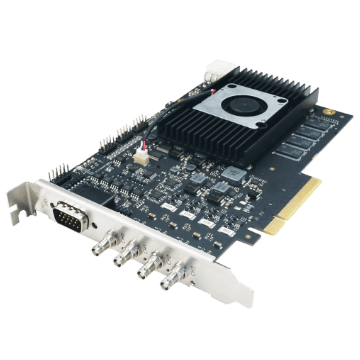

- MV-GY1004
- Тип
- Quad CXP-12 Frame GrabberV2.0
Памет
- Вградена памет
- 4 GB DDR4-RAM
Интерфейс към хоста
- Шина
- PCI-E gen3 × 8
- Пропускателна способност
- 7800 MB/s (max. transmission bandwidth) 6700 MB/s (sustained transmission bandwidth)
- Индикатор на шината
- 1
Интерфейс за камери
- Стандарт
- CoaXPress 2.1
- Интерфейс
- HD-BNC × 4
- Изходна мощност
- PoCXP, each channel provides 13 W @ 24 VDC at most
- Поддържан тип камери
- CXP-6/CXP-12 connector industrial camera
- Брой поддържани камери
- 4 at most, supports connecting 1 to 4 camera(s)
- Скорост на връзката с камерата
- 1.25/2.5/3.125/5/6.25/10/12.5 Gbps (CXP-1/2/3/5/6/10/12)
- Потоци
- 4
- Индикатор на потока
- 4
Функции за обработка
- Формат на пикселите
- Mono 8/10/12/16 Bayer 8/10/12 RGB 8
GPIO
- Тип I/O
- Configurable input/output × 11, compatible with single-ended/differential I/O on bracket: Line 0 to Line 6 supports input and output (3.3 V to 24 V). I/O on PCB: Line 7 to Line 10 supports input and output (3.3 V to 24 V).
- Конектор
- Connector of I/O on bracket: DB15 male connector Connector of I/O on PCB: 9-pin header (2.54 mm interval, 2 × 5, 10-pin hole)
Електрически характеристики
- Консумирана мощност
- Typ. 16.8 W (without PoCXP)
Механични характеристики
- Габаритни размери
- 181 mm × 126.3 mm × 21.6 mm (7.1" × 5.0" × 0.9")
- Температура
- Working temperature: 0 °C to 55 °C (32 °F to 131 °F) Storage temperature: –20 °C to 70 °C (–4 °F to 158 °F)
- Влажност
- 10% RH to 95% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS
- Операционна система
- Windows 7/10/11, Ubuntu 18.04 to 24.04 on 64-bit Linux
- Сертификати
- CE, RoHS, KC
Основни характеристики
- Supports CXP-12 protocol with each channel accessing up to 12.5 Gbps data transfer speed.
- Supports PoCXP with each channel providing 13 W at most.
- Various indicators indicate frame grabber status in real time.
- Adopts multiple I/O connectors for input and output.
- Provides SDK for secondary development.
- Complies with Genlcam standard.
