Модел
- Модел на продукта

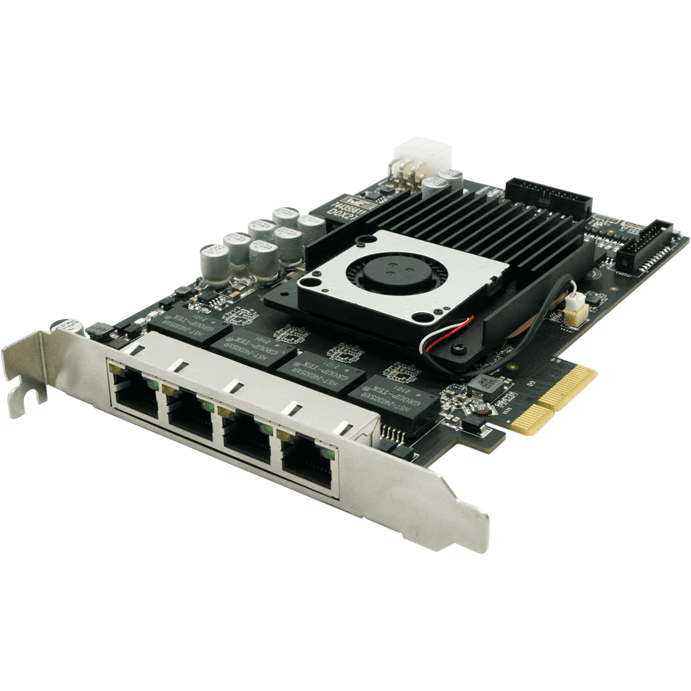

- MV-GE1004
- Тип
- Quad GigE Frame Grabber
Памет
- Вградена памет
- 1 GB DDR3-RAM
Интерфейс към хоста
- Шина
- PCI-E gen2 × 4
- Пропускателна способност
- 1720 MB/s (max. transmission bandwidth), 1600 MB/s (sustained transmission bandwidth)
- Индикатори
- 1
Интерфейс за камери
- Стандарт
- GigE Vision
- Интерфейс
- RJ45 × 4
- Изходна мощност
- PoE, each channel provides 15 W at most (ATX 6-pin power required for PoE)
- Поддържан тип камери
- GigE industrial camera
- Брой поддържани камери
- 4 at most
- Скорост на връзката с камерата
- 1 Gbps
- Потоци
- 4
- Индикатор на потока
- 4 pairs
Функции за обработка
- Формат на пикселите
- Mono 8/10/10p/12/12p Bayer 8/10/10p/12/12p YUV422Packed, YUV422_YUYV_Packed RGB 8, BGR 8
GPIO
- Тип I/O
- Provides 24 I/O connectors, including opto-isolated input × 4 (4.5 VDC to 28 VDC), opto-isolated output × 4 (4.5 VDC to 28 VDC), RX422 input × 4, TX422 output × 4, TTL input × 4, and TTL output × 4
- Конектор
- Female header
Електрически характеристики
- Консумирана мощност
- Typ. 10 W (without PoE)
Механични характеристики
- Габаритни размери
- 181 mm × 126.3 mm × 21.6 mm (7.1" × 5.0" × 0.9")
- Температура
- Working temperature: 0 °C to 60 °C (32 °F to 140 °F) Storage temperature: –20 °C to 70 °C (–4 °F to 158 °F)
- Влажност
- 10% RH to 95% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS
- Операционна система
- Windows 7/10/11, Ubuntu 16.04 to 20.04 on Linux
- Сертификати
- WEEE, RoHS, REACH
Основни характеристики
- Supports GigE Vision protocol with each GigE interface accessing up to 1 Gbps data transfer speed.
- Supports PoE with each channel providing 15 W at most.
- Various indicators indicate frame grabber status in real time.
- Adopts multiple I/O connectors for input and output.
- Provides SDK for secondary development.
- Complies with Genlcam standard.
