Модел
- Модел на продукта

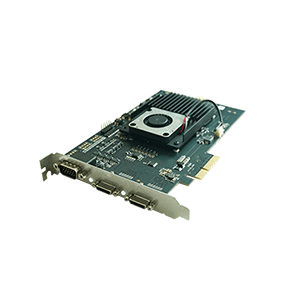

- MV-GC1002-V2
- Тип
- CML FrameGrabber，with DB15 connector
Работни характеристики
- Режим на конфигурация
- Base, Medium, Full, 80-bit
- Пикселна тактова честота
- 20 MHz to 85 MHz
Памет
- Вградена памет
- 1 GB DDR3-RAM
Интерфейс към хоста
- Шина
- PCI-E gen2 × 4
- Пропускателна способност
- 1720 MB/s (max. transmission bandwidth) 1600 MB/s (sustained transmission bandwidth)
- Индикатори
- 1
Интерфейс за камери
- Стандарт
- Camera Link 2.1
- Интерфейс
- SDR × 2
- Изходна мощност
- PoCL, each channel provides 4 W @ 12 VDC at most
- Поддържан тип камери
- Camera Link industrial camera
- Брой поддържани камери
- 2 at most
- Скорост на връзката с камерата
- 6.8 Gbps
- Потоци
- 2
- Индикатор на потока
- 2
Функции за обработка
- Формат на пикселите
- Mono 8/10/12/16 Bayer 8/10/12/16 RGB 8, BGR 8
GPIO
- Тип I/O
- Configurable input/output × 11, compatible with single-ended/differential and support cascading Baffle I/O: Line 0 to Line 6 support 3.3 VDC to 24 VDC input/output Pin header I/O: Line 7 to Line 10 support 3.3 VDC to 12 VDC input, and 3.3 VDC output
- Конектор
- DB15 male connector, 9-pin header (2.54 mm interval, 2 × 5, 10 pin hole)
Електрически характеристики
- Консумирана мощност
- Typ. 7 W (without PoCL)
Механични характеристики
- Габаритни размери
- 181 mm ×126.3 mm × 21.6 mm (7.1" × 5.0" × 0.9")
- Температура
- Working temperature: 0 °C to 60 °C (32 °F to 140 °F) Storage temperature: –20 °C to 70 °C (–4 °F to 158 °F)
- Влажност
- 10% RH to 95% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS
- Операционна система
- Windows 7/10/11, Ubuntu16.04 to 22.04 on Linux
- Сертификати
- CE, RoHS, UL
Основни характеристики
- Supports Camera Link protocol with two SDR connectors accessing up to 6.8 Gbps data transfer speed theoretically.
- Supports PoCL with each channel providing 4 W at most.
- Adopts multiple I/O connectors for input and output.
- Provides SDK and supports GenTL protocol for secondary development.
- Complies with Genlcam standard.
