Модел
- Модел на продукта

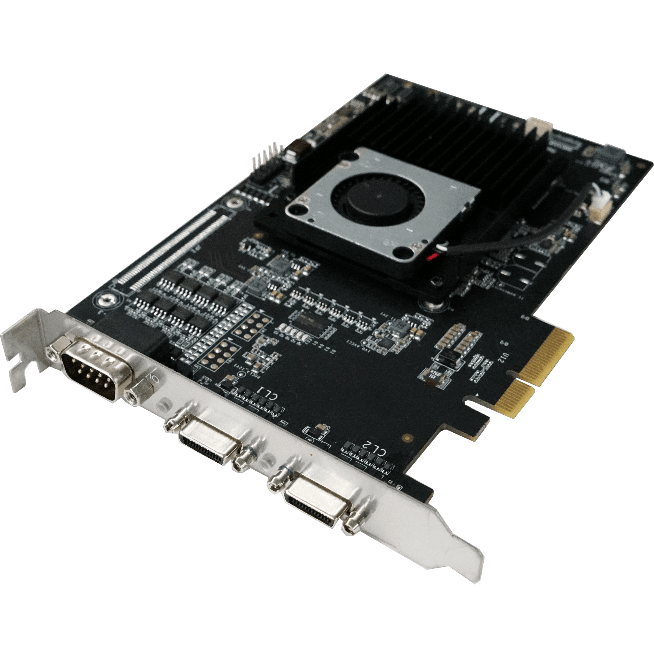

- MV-GC1102IOL
- Тип
- MV-GC1102IOL Frame Grabber
Работни характеристики
- Режим на конфигурация
- Base, Medium, Full, 80-bit, Lite
- Пикселна тактова честота
- 20 MHz to 85 MHz
Памет
- Вградена памет
- 1 GB DDR3-RAM
Интерфейс към хоста
- Шина
- PCI-E gen2 × 4
- Пропускателна способност
- 1720 MB/s (max. transmission bandwidth), 1600 MB/s (sustained transmission bandwidth)
- Индикатори
- 1
Интерфейс за камери
- Стандарт
- Camera Link 2.1
- Интерфейс
- SDR × 2
- Изходна мощност
- PoCL, each channel provides 4 W@ 12 VDC at most
- Поддържан тип камери
- Camera Link industrial camera
- Брой поддържани камери
- 2 at most
- Скорост на връзката с камерата
- 6.8 Gbps
- Потоци
- 2
- Индикатор на потока
- 2
Функции за обработка
- Формат на пикселите
- Mono 8/10/12/16, Bayer 8/10/12/16, RGB 8, BGR 8
GPIO
- Тип I/O
- Configurable input/output × 8, compatible with single-ended/differential Line 2/3 supports 3.3 VDC to 26 VDC input and 3.3 VDC to 26 VDC output Line 0/1/4/5/6/7 supports 3.3 VDC to 12 VDC input, and 3.3 VDC output
- Конектор
- DB9 male connector, 9-pin header (2.54 mm interval, 2 × 5, 10-pin hole)
Електрически характеристики
- Консумирана мощност
- Typ. 9 W (without PoCL)
Механични характеристики
- Габаритни размери
- 181 mm ×126.3 mm × 21.6 mm (7.1" × 5.0" × 0.9")
- Температура
- Working temperature: 0 °C to 60 °C (32 °F to 140 °F) Storage temperature: -20 °C to 70 °C (-4 °F to 158 °F)
- Влажност
- 10% to 95% RH, non-condensing
Общи данни
- Клиентски софтуер
- MVS
- Операционна система
- 32/64-bit Windows 7/10
- Сертификати
- CE, RoHS, KC
Основни характеристики
- Supports Camera Link protocol with two SDR connectors accessing up to 6.8 Gbps data transfer speed theoretically.
- Supports PoCL with each channel providing 4 W at most.
- Adopts multiple I/O connectors for input and output.
- Provides SDK and supports GenTL protocol for secondary development.
- Complies with Genlcam standard.
