Модел
- Модел на продукта

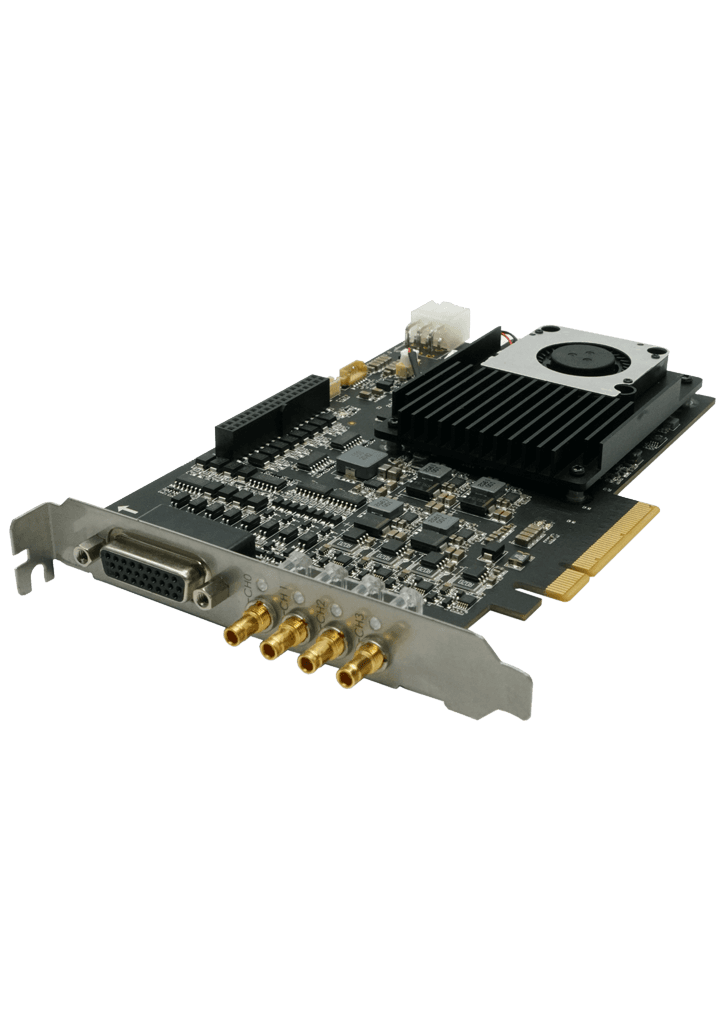

- MV-GX1002
- Тип
- Dual CXP-6 Frame Grabber
Памет
- Вградена памет
- 2 GB DDR3-RAM
Интерфейс към хоста
- Шина
- PCI-E gen2 × 8
- Пропускателна способност
- 3900 MB/s (max. transmission bandwidth) 3350 MB/s (sustained transmission bandwidth)
- Индикатор на шината
- 1
Интерфейс за камери
- Стандарт
- CoaXPress 1.0/1.1
- Интерфейс
- DIN 1.0/2.3 × 2
- Изходна мощност
- PoCXP, each channel provides 13 W @ 24 VDC at most
- Поддържан тип камери
- CXP-6 connector industrial camera
- Брой поддържани камери
- 2 at most
- Скорост на връзката с камерата
- 1.25/2.5/3.125/5/6.25 Gbps (CXP-1/2/3/5/6)
- Потоци
- 2
- Индикатор на потока
- 2
Функции за обработка
- Формат на пикселите
- Mono 8/10/12/16 Bayer 8/10/12/16 RGB 8
GPIO
- Тип I/O
- Provides 24 I/O connectors, including opto-isolated input × 4 (4.5 VDC to 28 VDC), opto-isolated output × 4 (4.5 VDC to 28 VDC), RX422 input × 4, TX422 output × 4, TTL input × 4, and TTL output × 4
- Конектор
- HD26 female header
Електрически характеристики
- Консумирана мощност
- Typ. 13.7 W (without PoCXP)
Механични характеристики
- Габаритни размери
- 181 mm × 126.3 mm × 21.6 mm (7.1" × 5.0" × 0.9")
- Температура
- Working temperature: 0 °C to 55 °C (32 °F to 131 °F) Storage temperature: –20 °C to 70 °C (–4 °F to 158 °F)
- Влажност
- 10% RH to 95% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS
- Операционна система
- Windows 7/10/11, Ubuntu16.04 to 20.04 on Linux
- Сертификати
- RoHS, CE, KC
Основни характеристики
- Supports CXP-6 protocol with each DIN connector accessing up to 6.25 Gbps data transfer speed.
- Supports PoCXP with each channel providing 13 W at most.
- Various indicators indicate frame grabber status in real time.
- Adopts multiple I/O connectors for input and output.
- Provides SDK for secondary development.
- Complies with Genlcam standard.
