Модел
- Модел на продукта

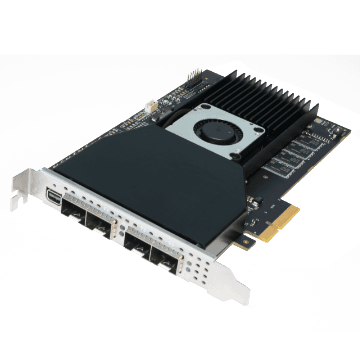

- MV-GS1004F V3.0
- Тип
- XoF SFP+ Frame Grabbers V3.0，4 ports
Памет
- Вградена памет
- 2 GB DDR4
Интерфейс към хоста
- Шина
- PCI-E gen3 × 4
- Пропускателна способност
- 4000 MB/s (max. transmission bandwidth) 3200 MB/s (sustained transmission bandwidth)
- Индикатор на шината
- 1
Интерфейс за камери
- Стандарт
- XoFLink
- SFP+ модул
- SFP+ × 4
- Интерфейс за данни
- 2LC fiber port
- Брой поддържани камери
- 1/2/3/4
- Скорост на връзката с камерата
- 10 Gbps for single port, 27 Gbps in total
- Потоци
- 4 at most
- Индикатор на потока
- 4 pairs
GPIO
- Тип I/O
- Provides 11 configurable I/O connectors, compatible with single-ended/differential signals, and supports cascading of multiple frame grabbers. I/O on bracket: Line 0 to Line 7 supports input (3.3 V to 24 V) and output (max. 24 V) I/O on PCB: Line 8 to Line 10 supports input (3.3 V to 12 V) and output (3.3 V)
- Конектор
- Connector of I/O on bracket: 20-pin MiniDP female connector Connector of I/O on PCB: 9-pin header (2.54 mm interval, 2 × 5, 10-pin hole)
Електрически характеристики
- Консумирана мощност
- Typ. 12.8 W
Механични характеристики
- Габаритни размери
- 181 mm × 126.3 mm × 21.6 mm (7.1" × 5.0" × 0.9")
- Температура
- Working temperature: 0 °C to 60 °C (32 °F to 140 °F) Storage temperature: –20 °C to 70 °C (–4 °F to 158 °F)
- Влажност
- 10% RH to 95% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS
- Операционна система
- Windows 7/10/11, Ubuntu 16.04 to 22.04 on Linux
- Сертификати
- CE, KC, RoHS
Основни характеристики
- Supports XoFLink protocol with multiple fiber ports to transmit data.
- Utilizes PCI-E gen3 × 4 and provides a link bandwidth up to 10 Gbps per channel.
- Various indicators indicate frame grabber status in real time.
- Adopts multiple I/O connectors for input and output.
- Provides SDK for secondary development.
