Характеристики
- Специално устройство
- ✔
- Стандартно референтно устройство

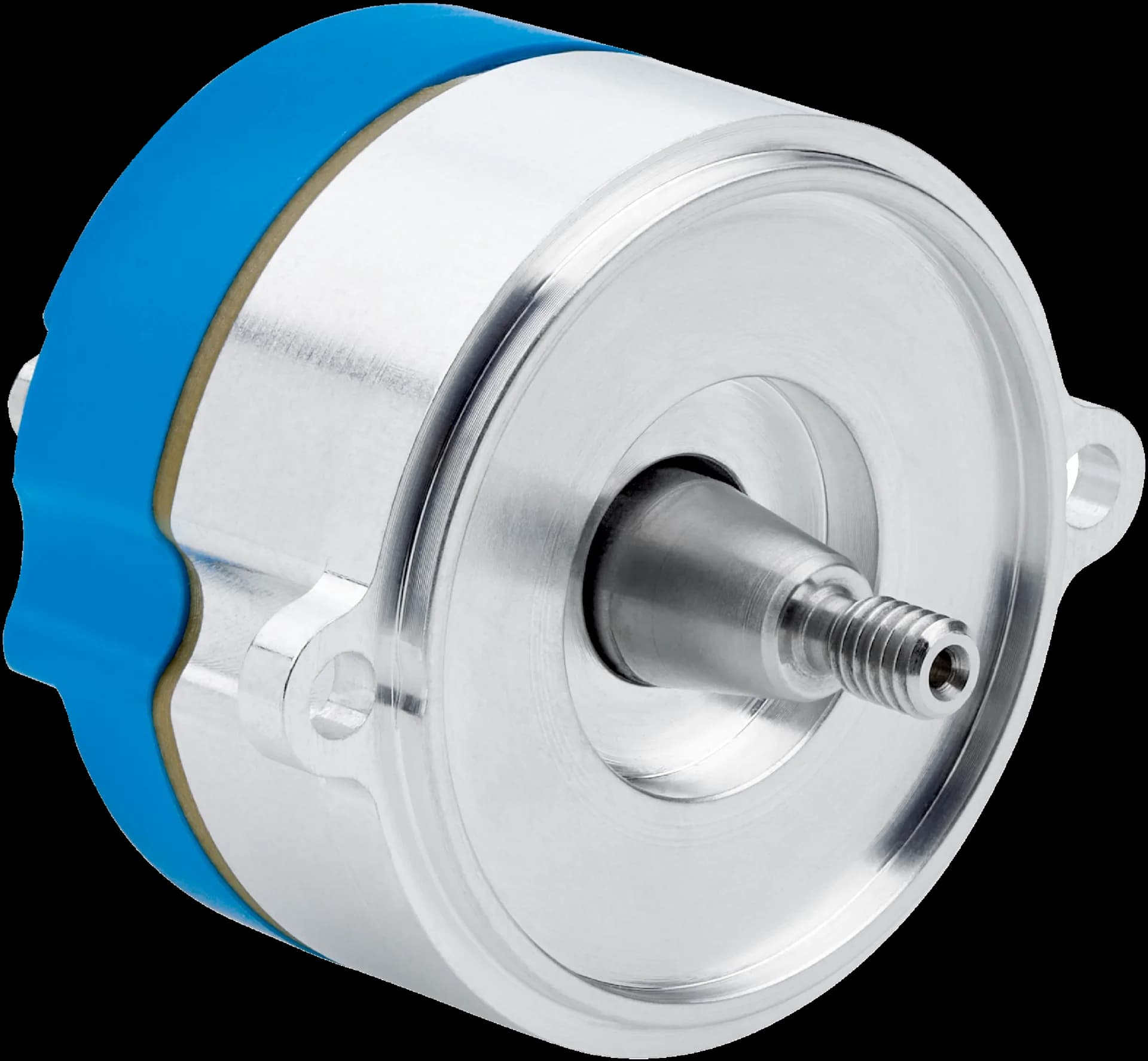

- ENM35-0KF0A024A, 1147114
- Комплект на доставката
- M3 mounting screws for encoder housing not included with delivery.
Параметри, свързани с безопасността
- Средно време до опасен отказ (MTTFD)
- 240 years (EN ISO 13849)
Работни характеристики
- Разделителна способност на оборот
- 24 bit
- Точност на системата
- ± 120 ", with calibration
- Шум на сигнала (σ)
- ± 1 ″
- Брой абсолютно отчитани обороти
- 4,096
- Налична памет
- 7,096 Byte
- Принцип на измерване
- Optical
Интерфейси
- Кодова последователност
- Increasing, when turning the shaft For clockwise rotation, looking in direction “A” (see dimensional drawing)
- Комуникационен интерфейс
- HIPERFACE DSL®
- Време за инициализация
- ≤ 500 ms
- Измерване на външно температурно съпротивление
- 32 bit value, without prefix (1 Ω) 0 ... 209.600 Ω
Електроника
- Тип на свързване
- Male connector, 4-pin
- Захранващо напрежение
- 7 V ... 12 V
- Време за загряване, рампа на напрежението
- Max. 180 ms
- Консумиран ток
- ≤ 400 mW
Механика
- Изпълнение на вала
- Tapered shaft
- Габаритни размери
- See dimensional drawing
- Центриращ буртик
- 0.7 mm
- Тегло
- ≤ 50 g
- Инерционен момент на ротора
- 1 gcm²
- Работна скорост
- ≤ 9,000 min⁻¹
- Ъглово ускорение
- ≤ 250,000 rad/s²
- Допустимо статично преместване
- ± 0.4 mm, axial
- Допустимо динамично преместване
- ± 0.025 mm, radial
Условия на околната среда
- Диапазон на работната температура
- –40 °C ... +118 °C
- Диапазон на температурата на съхранение
- –40 °C ... +125 °C, without package
- Относителна влажност/кондензация
- 90 %, Condensation not permitted
- Устойчивост на удар
- 100 g, 6 ms (EN 60068-2-27)
- Честотен диапазон на устойчивост на вибрации
- 50 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)
- Електромагнитна съвместимост (EMC)
- According to EN 61000-6-2: 2016, EN 61000-6-4: 2006, IEC 6100-6-7: 2014
- Степен на защита
- IP30, with mating connector inserted (IEC 60529-1)
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
