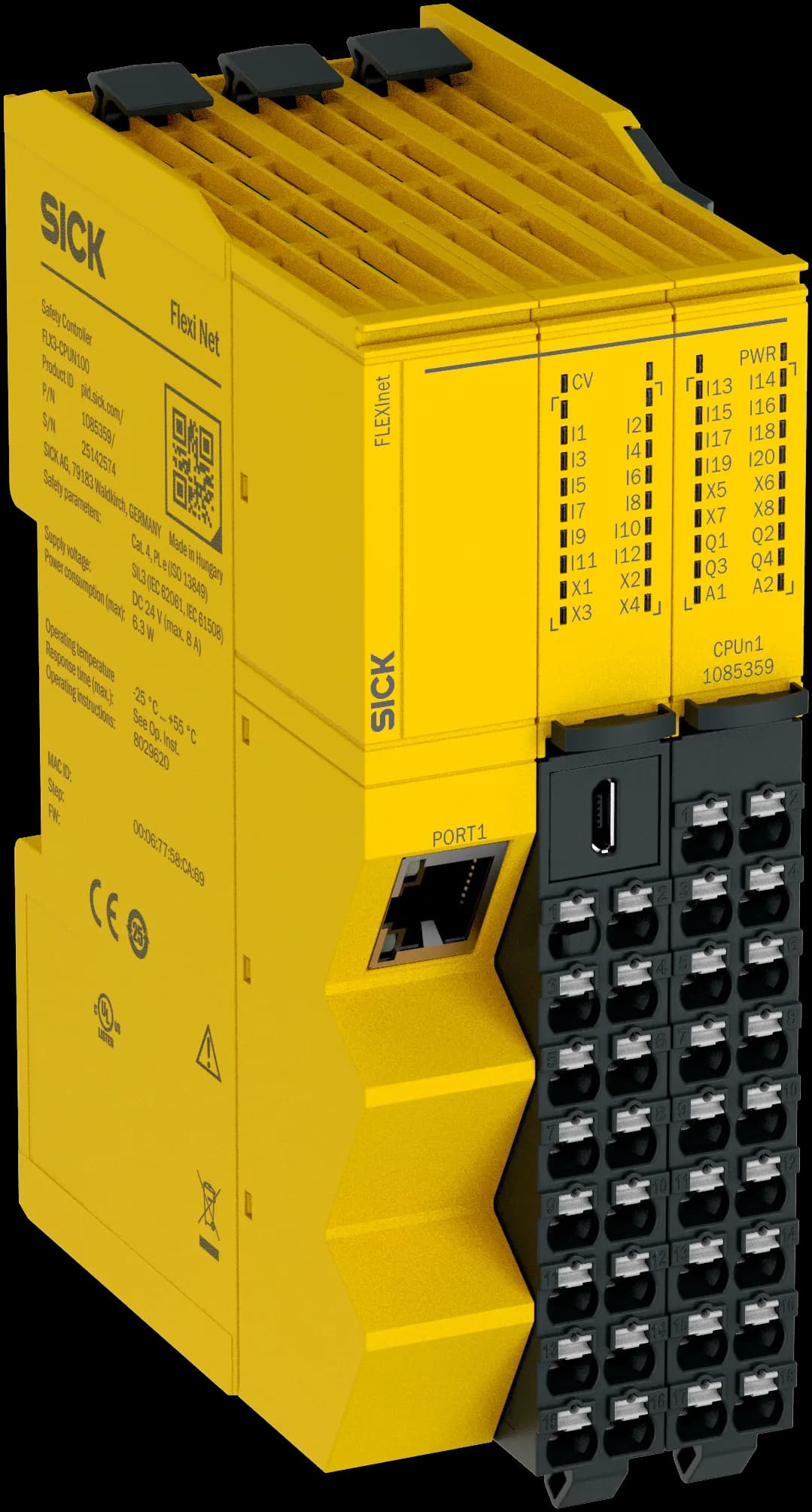

FLX3-CPUN101

Производител: SICK#1152161

Характеристики

Модул: Main module
Описание: The main module is the central process unit of the modular safety controller. All incoming signals are monitored and logically processed in the main module. The outputs are switched based on this processing.
Особеност: Protective coating for more challenging ambient conditions (e.g., resistance to sulfur).
Брой свързвани инкрементални енкодери A/B (не за безопасност): 2
Входове за безопасност: 20
Изходи за безопасност: 4
Тестови изходи: 8
Полева шина, индустриална мрежа: Ethernet, Modbus® TCP, SLMP
Софтуер за конфигуриране: Safety Designer
Интерфейс за конфигуриране: Micro USB; Ethernet TCP/IP
Комплект на доставката: Main module; SmartPlug; 2 front connectors; Housing end cap; Safety instruction; Operating instructions for download; Safety Designer configuration software for download

Програмируема логика: ✔
Наблюдение на свързаните устройства за безопасност: ✔
Превключване на свързаните устройства за безопасност: ✔
Бързо изключване: ✔
Тестване на свързаните устройства за безопасност и окабеляването (откриване на късо съединение): ✔
Използване на тестовите изходи като изходи, несвързани с безопасността: ✔
Безопасно последователно свързване с Flexi Loop: ✔
Обмен на данни чрез Modbus® TCP и SLMP: ✔
Конфигуриране на контролера за безопасност чрез TCP/IP: ✔

Общ преглед: Status LEDs; 2 front connectors with 34 spring terminals (20I, 4Q, 8X, A1/A2); USB connection in the SmartPlug (Micro USB); RJ45 socket (Ethernet, Modbus® TCP, SLMP); Backplane bus (proprietary interface on the side of the module)
Преден конектор: Left front connector with SmartPlug and 16 spring terminals; Right front connector with 18 spring terminals
Брой свързвани инкрементални енкодери A/B (не за безопасност): 2
Входове за безопасност: 20
Изходи за безопасност: 4
Тестови изходи: 8
Полева шина, индустриална мрежа: Ethernet, Modbus® TCP, SLMP
Тип на свързване: 1 x female connector, RJ45
Забележка: Ethernet interface as a TCP/IP configuration interface and data exchange via Modbus® TCP and SLMP
Изисквания към мрежовия кабел: Shielded, twisted Ethernet cable type 100Base-TX (Cat 5 STP or higher). Maximum length 100 m according to EN 50173. Use of wire pairs 1/2 and 3/6.
Елементи за индикация: LEDs

Клас на защита: III (EN 61140)
Устойчивост на смущения: EN 61000-6-2
Излъчване на смущения: EN 61000-6-4
Захранващо напрежение: The voltage supply of the main module is maintained directly via the terminals on the front connector
Захранващо напрежение Vs: 24 V DC (16.8 V ... 30 V)
Вид на захранващото напрежение: PELV or SELV
Категория на пренапрежение: II (EN 61131-2)
Консумирана мощност при номинално напрежение (без изходите): 3 W (DC)
Загуба на мощност: ≤ 6.3 W
Консумиран ток при номинално напрежение: 125 mA

Размери (Ш×В×Д): 46.2 mm x 124.7 mm x 85.5 mm
Степен на замърсяване: 2 (IEC 61010-1)
Тип на управляващото устройство: Open device (IEC 61010-2-201)
Тегло: 282 g (± 5 %)
Монтаж: Mounting on a 35 mm × 7.5 mm mounting rail in accordance with IEC 60715

Степен на защита: IP20 (IEC 60529)
Работна температура на околната среда: –25 °C ... +55 °C
Температура на съхранение: –25 °C ... +70 °C
Влажност на въздуха: ≤ 95 %, Non-condensing
Устойчивост на вибрации: 1 g, 5 Hz ... 200 Hz (EN 60068-2-6)
Устойчивост на удар: 15 g, 11 ms (EN 60068-2-27)
Устойчивост на единичен газ (серен диоксид): 25 ppm, 21 days, 25 °C (IEC 60068-2-42 - Kc)
Устойчивост на газова смес: 100 ppb - H2S; 2000 ppb - NO2; 100 ppb - CI2; 2000 ppb - SO2; 21 days, 30 °C (IEC 60068-2-60 Ke)
