Характеристики
- Модул

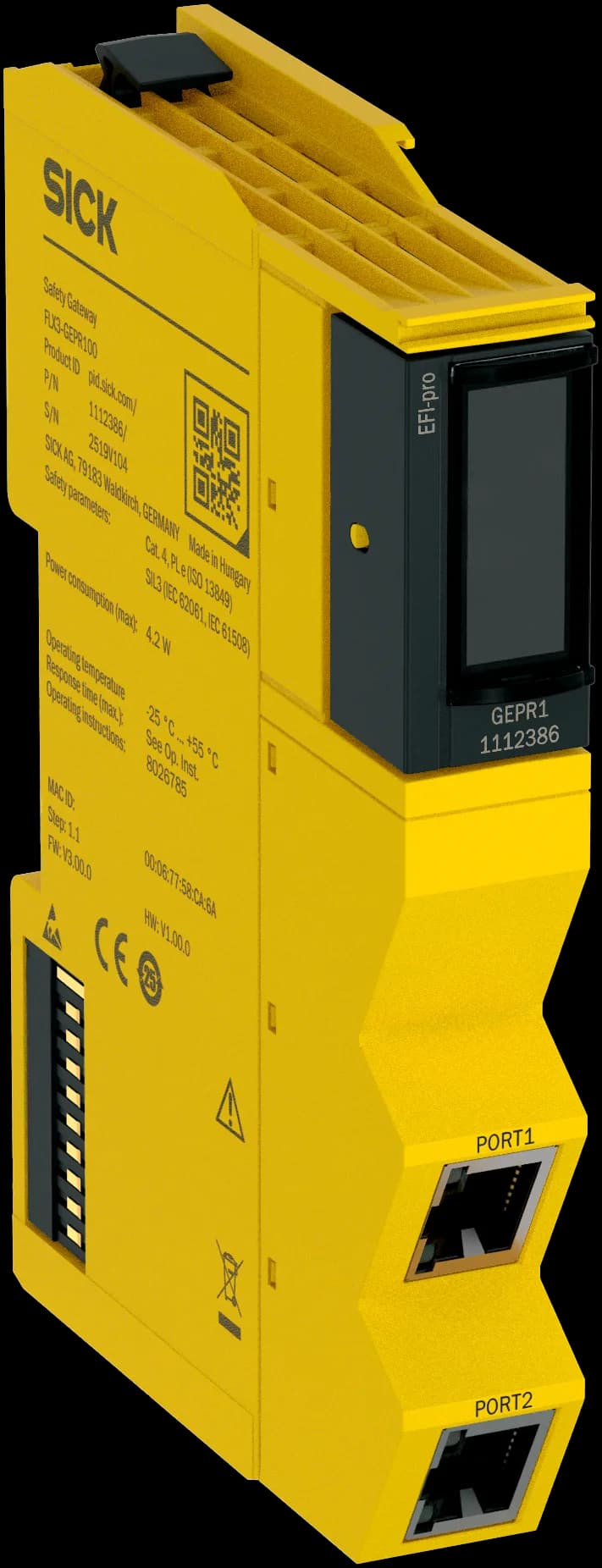

- Safety gateway
- Описание
- The gateway is an extension module of the safety controller. The gateway module enables a safety controller to send data to a network for control and diagnostic purposes, and to receive data from the network.
- Полева шина, индустриална мрежа
- EFI-pro, EtherNet/IP™ CIP Safety™, TCP/IP-Sockets
- Софтуер за конфигуриране
- Safety Designer
- Интерфейс за конфигуриране
- Ethernet TCP/IP; TFT display
- Комплект на доставката
- Gateway; Safety instruction; Operating instructions for download; Safety Designer configuration software for download
Параметри, свързани с безопасността
- Ниво на интегритет на безопасността (SIL)
- SIL 3 (IEC 61508, IEC 62061)
- Категория
- Category 4 (ISO 13849)
- Ниво на изпълнение (PL)
- PL e (ISO 13849)
- Средна вероятност за опасен отказ на час (PFHD)
- 2 × 10⁻⁹
- Време на мисията (TM)
- 20 years (ISO 13849-1)
Интерфейси
- Общ преглед
- TFT display; 2 × Ethernet (RJ45 socket) for EFI pro, EtherNet/IP™ CIP Safety™, TCP/IP sockets; Backplane bus (proprietary interface on the side of the module)
- Полева шина, индустриална мрежа
- EFI-pro, EtherNet/IP™ CIP Safety™, TCP/IP-Sockets
- Тип на свързване
- 2 × RJ45 socket
- Изисквания към мрежовия кабел
- Shielded, twisted Ethernet cable type 100Base-TX (Cat 5 STP or higher). Maximum length 100 m according to EN 50173. Use of wire pairs 1/2 and 3/6.
- Елементи за индикация
- TFT display
Електроника
- Клас на защита
- III (EN 61140)
- Устойчивост на смущения
- EN 61000-6-2
- Излъчване на смущения
- EN 61000-6-4
- Захранващо напрежение
- The voltage supply of the extension modules is maintained via the backplane bus
- Загуба на мощност
- ≤ 4.2 W
- Консумиран ток при номинално напрежение
- 175 mA
Механика
- Размери (Ш×В×Д)
- 18 mm x 124.7 mm x 85.5 mm
- Степен на замърсяване
- 2 (IEC 61010-1)
- Тип на управляващото устройство
- Open device (IEC 61010-2-201)
- Тегло
- 128 g (± 5 %)
- Монтаж
- Mounting on a 35 mm × 7.5 mm mounting rail in accordance with IEC 60715
Условия на околната среда
- Степен на защита
- IP20 (IEC 60529)
- Работна температура на околната среда
- –25 °C ... +55 °C
- Температура на съхранение
- –25 °C ... +70 °C
- Влажност на въздуха
- ≤ 95 %, Non-condensing
- Устойчивост на вибрации
- 1 g, 5 Hz ... 200 Hz (EN 60068-2-6)
- Устойчивост на удар
- 15 g, 11 ms (EN 60068-2-27)
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие ACMA
- ✔
- China RoHS
- ✔
- Сертификат cULus
- ✔
- Сертификат за ЕО изследване на типа
- ✔
- ЕО изследване на типа (Директива за машините)
- ✔
- ЕО изследване на типа (Регламент за машините)
- ✔
- Сертификат от трета страна
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
