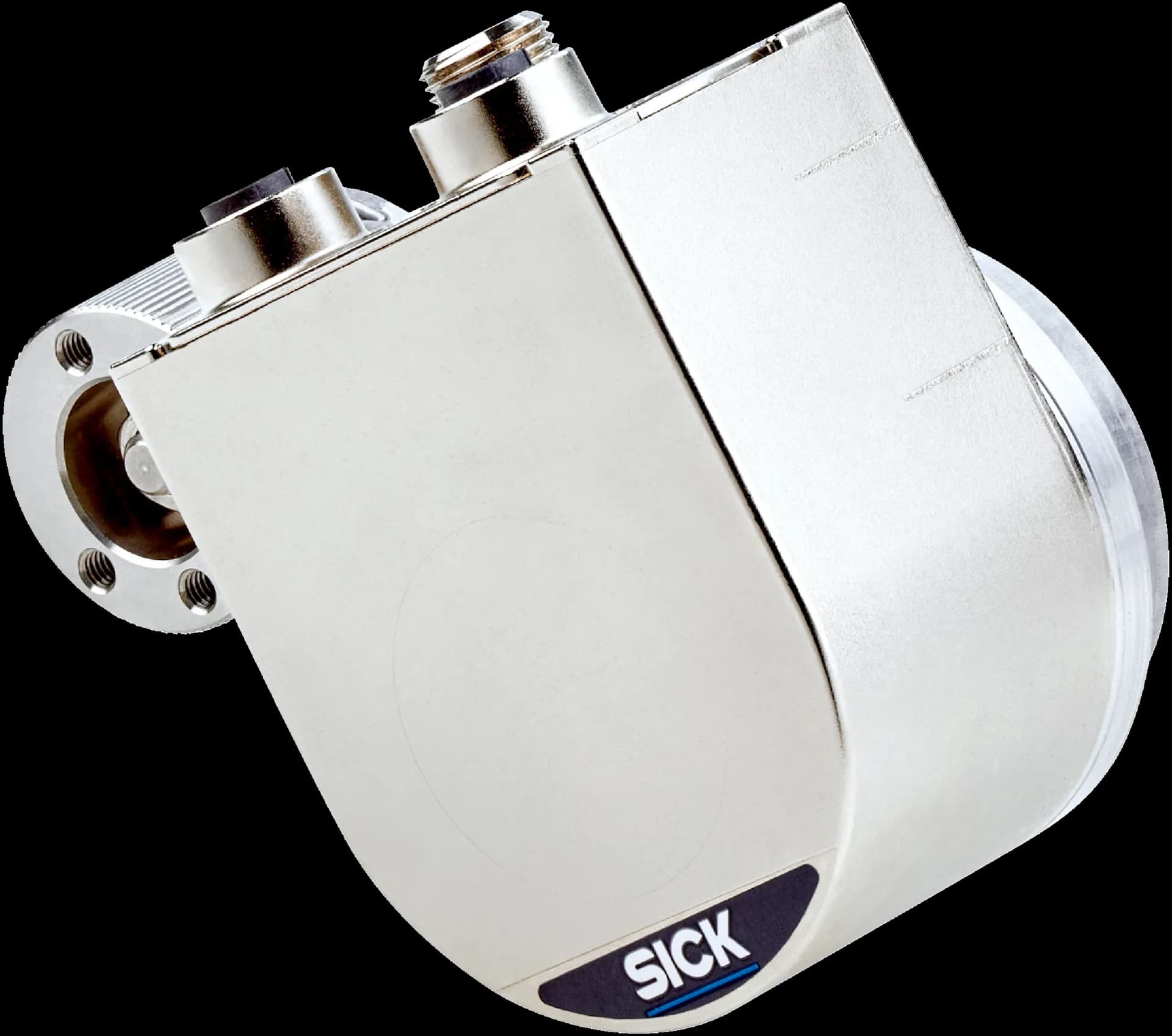

MWS075-22Q4ANR118X16

Производител: SICK#1151264

Параметри, свързани с безопасността

Макс. разделителна способност (брой стъпки на оборот x брой обороти): 18 bit x 16 bit (262,144 x 65,536)
Повторяемост: < 0.1 mm

Тип на свързване: Male connector, 1x, M12, 4-pin, radial ; Female connector, 2x, M12, 4-pin, radial
Захранващо напрежение: 10 V ... 32 V
Защита от обратна полярност: ✔

Обиколка на измервателното колело: 300 mm
Повърхност на измервателното колело: O-ring NBR70
Пусков момент: 1.1 Ncm
Работен момент: 0.5 Ncm
Работна скорост: ≤ 9,000 min⁻¹
Ресурс на лагерите: 3 x 10^9 revolutions
Максимален ход/отклонение на пружинното рамо: 14 N with 14 mm spring travel
Препоръчително предварително натягане: 15 N At 10 mm deflection
Макс. допустима работна зона на пружината (продължителна работа): ± 3 mm
Препоръчително отклонение на пружината: 2 mm ... 13 mm
Срок на експлоатация на пружинния елемент: > 1.4 million cycles
Монтажно положение спрямо измервания обект: Preferably from above, from below possible
Монтиран енкодер: ANM58 PROFINET, ANM58B-FENNA0000301000XX018X16, 1146130
Монтирана механика: BEF-MWS075-ARM, 2145180
Монтирано измервателно колело: BEF-MR010030R, 2049278

Електромагнитна съвместимост (EMC): According to EN 61000-6-2 and EN 61000-6-3
Степен на защита: IP65 (IEC 60529)
Диапазон на работната температура: –40 °C ... +85 °C
Диапазон на температурата на съхранение: –40 °C ... +100 °C, without package
