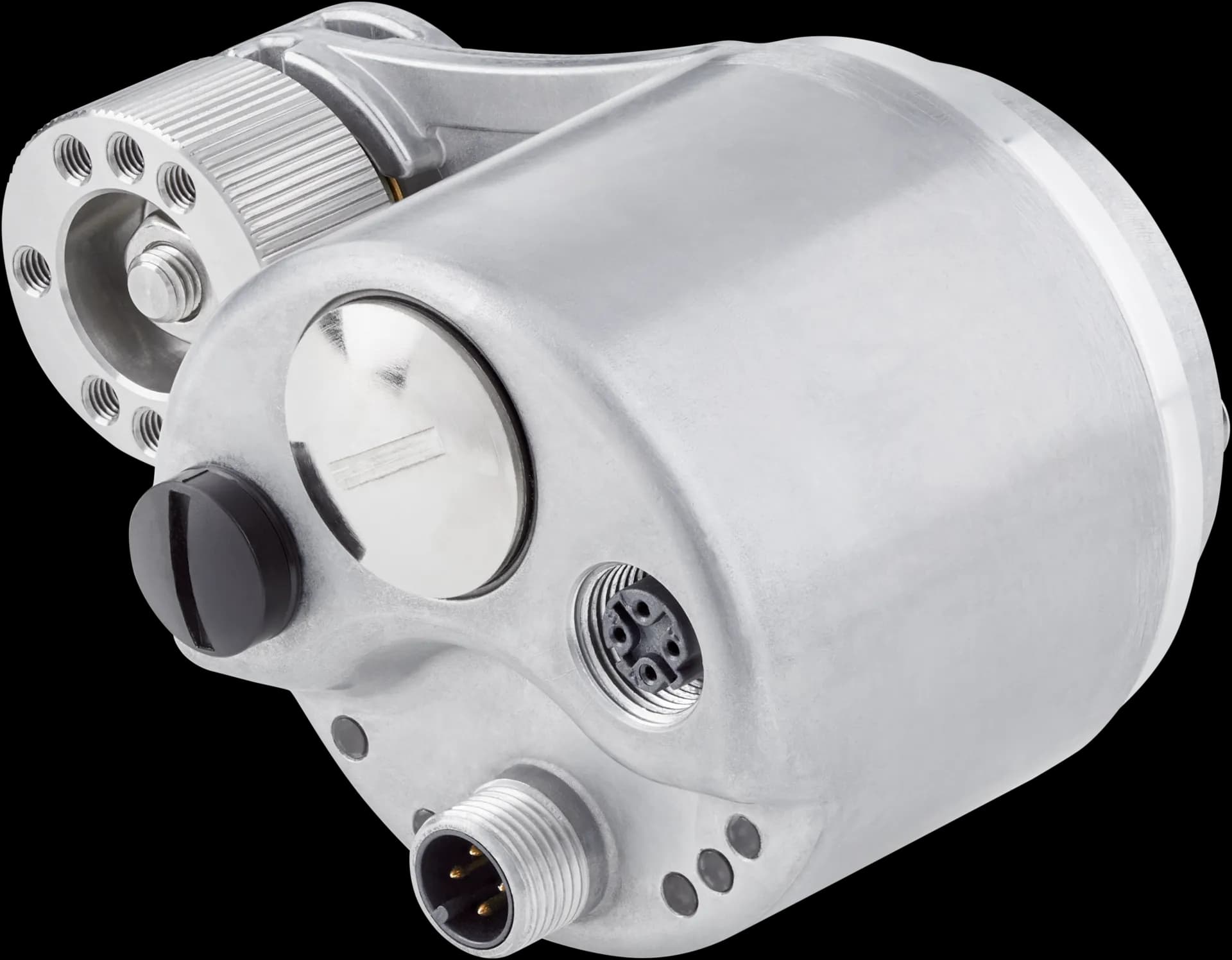

MWS075-12N2AEF118x12

Производител: SICK#1149671

Работни характеристики

Макс. разделителна способност (брой стъпки на оборот x брой обороти): 18 bit x 12 bit (262,144 x 4,096)
Разделителна способност в импулси/mm: 1,310.72
Стъпка на измерване (разделителна способност в mm/импулс): 0.0008
Повторяемост: < 0.1 mm

Тип на свързване: Male connector, 1x, M12, 4-pin, axial; Female connector, 2x, M12, 4-pin, axial
Захранващо напрежение: 10 V ... 30 V
Защита от обратна полярност: ✔

Обиколка на измервателното колело: 200 mm
Повърхност на измервателното колело: O-ring NBR70
Монтаж: Measuring wheel mounted at the front
Пусков момент: 0.5 Ncm
Работен момент: 0.3 Ncm
Работна скорост: ≤ 9,000 min⁻¹
Ресурс на лагерите: 3.0 x 10^9 revolutions
Максимален ход/отклонение на пружинното рамо: 14 N with 14 mm spring travel
Препоръчително предварително натягане: 15 N At 10 mm deflection
Макс. допустима работна зона на пружината (продължителна работа): ± 3 mm
Препоръчително отклонение на пружината: 2 mm ... 13 mm
Срок на експлоатация на пружинния елемент: > 1.4 million cycles
Монтажно положение спрямо измервания обект: Preferably from above, from below possible
Инерционен момент на ротора: 6.2 gcm²
Монтиран енкодер: AFS/AFM60 Ethernet, AFM60A-S4EB018x12, 1059060
Монтирана механика: BEF-MWS075-ARM, 2145180
Монтирано измервателно колело: BEF-MR010020R, 2055224

Електромагнитна съвместимост (EMC): According to EN 61000-6-2 and EN 61000-6-3
Степен на защита: IP65, shaft side (IEC 60529); IP67, housing side (IEC 60529)
Диапазон на работната температура: –40 °C ... +85 °C
Диапазон на температурата на съхранение: –40 °C ... +100 °C, without package
