Характеристики
- Описание

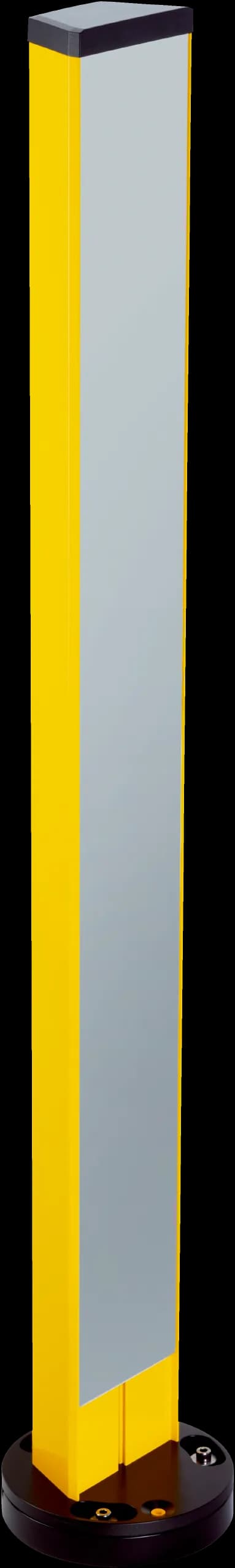

- PM4 mirror column with fixed mirror for beam deflection.; Allows multi-sided access protection.
- Тип на монтажната система
- Mechanical anchoring to the floor
- Комплект на доставката
- PM4 mirror column with pre-assembled alignment plate and removable end cap; Base plate with spirit level, fine alignment wheel and setscrews; M8 screws and washers for mounting the alignment plate on the base plate; Operating instructions for download
- Височина на колоната
- 1,094.5 mm
- Височина на огледалото
- 952 mm
- Ширина на огледалото
- 125 mm
- Защитна светлинна завеса deTec
- Protective field height ≤ 750 mm
- Защитна светлинна бариера deTem
- 3 beams, distance of lowest beam from floor: 200 mm
- Подходящ за
- Safety light curtains; Safety light-beam sensors
- Вид на отклоняването
- Horizontal
Функции
- Подравняване
- The complete alignment process involves leveling the base plate and rotating the alignment plate at the foot of the column.
- Маркировка за подравняване (–45°, 0°, 45°)
- ✔
- Колело за фино подравняване
- ✔
- Установъчни винтове за нивелиране
- ✔
- Либела
- ✔
Механика
- Профил на колоната
- Aluminum (powder-coating)
- Плоча за подравняване
- Aluminum (powder-coating)
- Основна плоча
- Aluminum (powder-coating)
- Колело за фино подравняване
- PA6
- Крайна капачка
- ABS
- Габаритни размери
- See dimensional drawing
- L1
- 1,034 mm
- L2
- 1,094.5 mm
- L3
- 952 mm
- Сечение на профила на колоната
- 136 mm x 75.7 mm
- Диаметър на основната плоча
- 195 mm
- Тегло
- 6.87 kg
Класификации
- ECLASS 5.1.4
- 27279207
- ECLASS 6.0
- 27279207
- ECLASS 7.0
- 27279207
- ECLASS 8.0
- 27279207
- ECLASS 9.0
- 27273605
- ECLASS 10.0
- 27273605
- ECLASS 11.0
- 27273605
- ECLASS 12.0
- 27273605
- ECLASS 13.0
- 27273605
- ECLASS 14.0
- 27273605
- ECLASS 15.0
- 27273605
- ETIM 6.0
- EC002467
- ETIM 7.0
- EC002467
- ETIM 8.0
- EC002467
- ETIM 9.0
- EC002467
- ETIM 10.0
- EC002467
- UNSPSC 091201.0
- 39000000
- UNSPSC 100501.0
- 39000000
- UNSPSC 111201.0
- 39000000
- UNSPSC 120901.0
- 39111609
- UNSPSC 131201.0
- 39111609
- UNSPSC 140801.0
- 39111609
- UNSPSC 151101.0
- 39111609
- UNSPSC 160901.0
- 39111609
- UNSPSC 171001.0
- 39111609
- UNSPSC 180801.0
- 39111609
- UNSPSC 190501.0
- 39111609
- UNSPSC 200601.0
- 39111609
- UNSPSC 210901.0
- 39111609
- UNSPSC 220601.0
- 39111609
- UNSPSC 230701.0
- 39111609
- UNSPSC 240301.0
- 39111609
- UNSPSC 250901.0
- 39111609
- UNSPSC 260801.0
- 39111609
