Характеристики
- Комплект на доставката

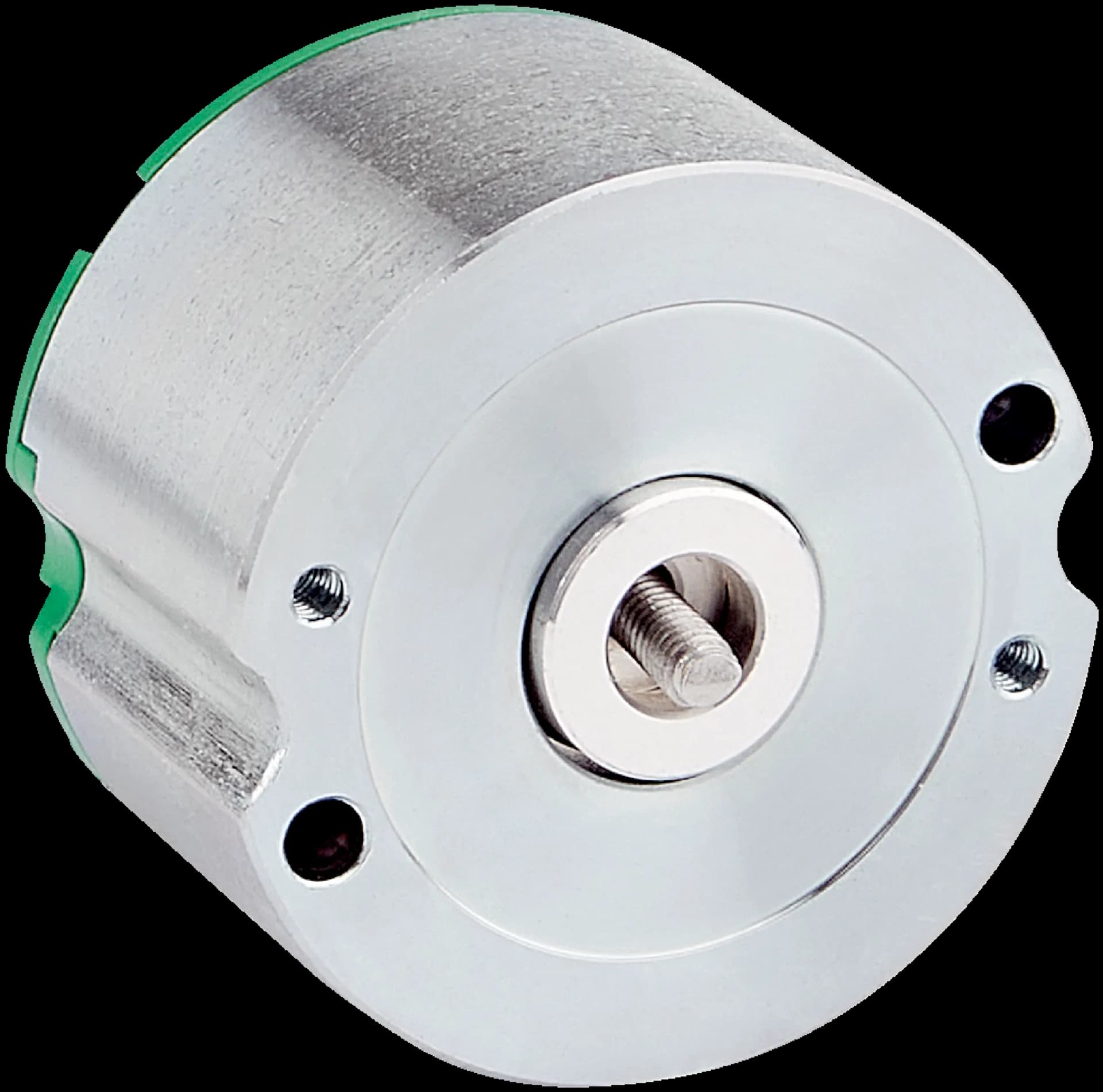

- M3 mounting screws for stator coupling not included with delivery. ; ELM35-0CA0A024A motor feedback system (1133559). Packaging unit 40 pcs.
Параметри, свързани с безопасността
- Средно време до опасен отказ (MTTFD)
- 340 years (EN ISO 13849)
Работни характеристики
- Разделителна способност на оборот
- 24 bit
- Точност на системата
- ± 120 ″, Typical, mounting tolerances acc. to mounting instruction
- Шум на сигнала (σ)
- 10 ″
- Брой абсолютно отчитани обороти
- 1
- Налична памет
- 2,048 Byte
Интерфейси
- Кодова последователност
- Increasing, when turning the shaft For clockwise rotation, looking in direction “A” (see dimensional drawing)
- Комуникационен интерфейс
- BiSS C
Електроника
- Тип на свързване
- Male connector, 6-pin
- Препоръчително захранващо напрежение
- 5 V
- Консумиран ток
- Max. 150 mA
Механика
- Изпълнение на вала
- Blind hollow shaft
- Диаметър на вала
- 6 mm
- Тегло
- ≤ 0.1 kg
- Работна скорост
- 6,000 min⁻¹, Continuous; 7,500 min⁻¹, short-term
- Ъглово ускорение
- - 100,000 rad/s²
- Допустимо статично преместване
- ± 0.5 mm, axial ; ± 0.1 mm, radial
- Допустимо динамично преместване
- ± 0.05 mm, radial
Условия на околната среда
- Диапазон на работната температура
- –20 °C ... +105 °C
- Диапазон на температурата на съхранение
- –20 °C ... +105 °C, without package
- Относителна влажност/кондензация
- 90 %, Condensation not permitted
- Устойчивост на удар
- 100 g, 6 ms (EN 60068-2-27)
- Честотен диапазон на устойчивост на вибрации
- 20 g, 5 Hz ... 2,000 Hz (EN 60068-2-6)
- Електромагнитна съвместимост (EMC)
- According to EN 61000-6-2: 2016, EN 61000-6-4: 2006
- Степен на защита
- IP20 (IEC 60529-1)
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
Класификации
- ECLASS 5.1.4
- 27270502
- ECLASS 6.0
- 27270590
- ECLASS 7.0
- 27270501
- ECLASS 8.0
- 27270501
- ECLASS 9.0
- 27270501
- ECLASS 10.0
- 27273805
- ECLASS 11.0
- 27273901
- ECLASS 12.0
- 27273901
- ECLASS 13.0
- 27273901
- ECLASS 14.0
- 27273901
- ECLASS 15.0
- 27273901
- ETIM 6.0
- EC001486
- ETIM 7.0
- EC001486
- ETIM 8.0
- EC001486
- ETIM 9.0
- EC001486
- ETIM 10.0
- EC001486
- UNSPSC 091201.0
- 39121527
- UNSPSC 100501.0
- 39121527
- UNSPSC 111201.0
- 39121527
- UNSPSC 120901.0
- 39121527
- UNSPSC 131201.0
- 39121527
- UNSPSC 140801.0
- 39121527
- UNSPSC 151101.0
- 39121527
- UNSPSC 160901.0
- 39121527
- UNSPSC 171001.0
- 39121527
- UNSPSC 180801.0
- 39121527
- UNSPSC 190501.0
- 39121527
- UNSPSC 200601.0
- 39121527
- UNSPSC 210901.0
- 39121527
- UNSPSC 220601.0
- 39121527
- UNSPSC 230701.0
- 39121527
- UNSPSC 240301.0
- 39121527
- UNSPSC 250901.0
- 39121527
- UNSPSC 260801.0
- 39121527
