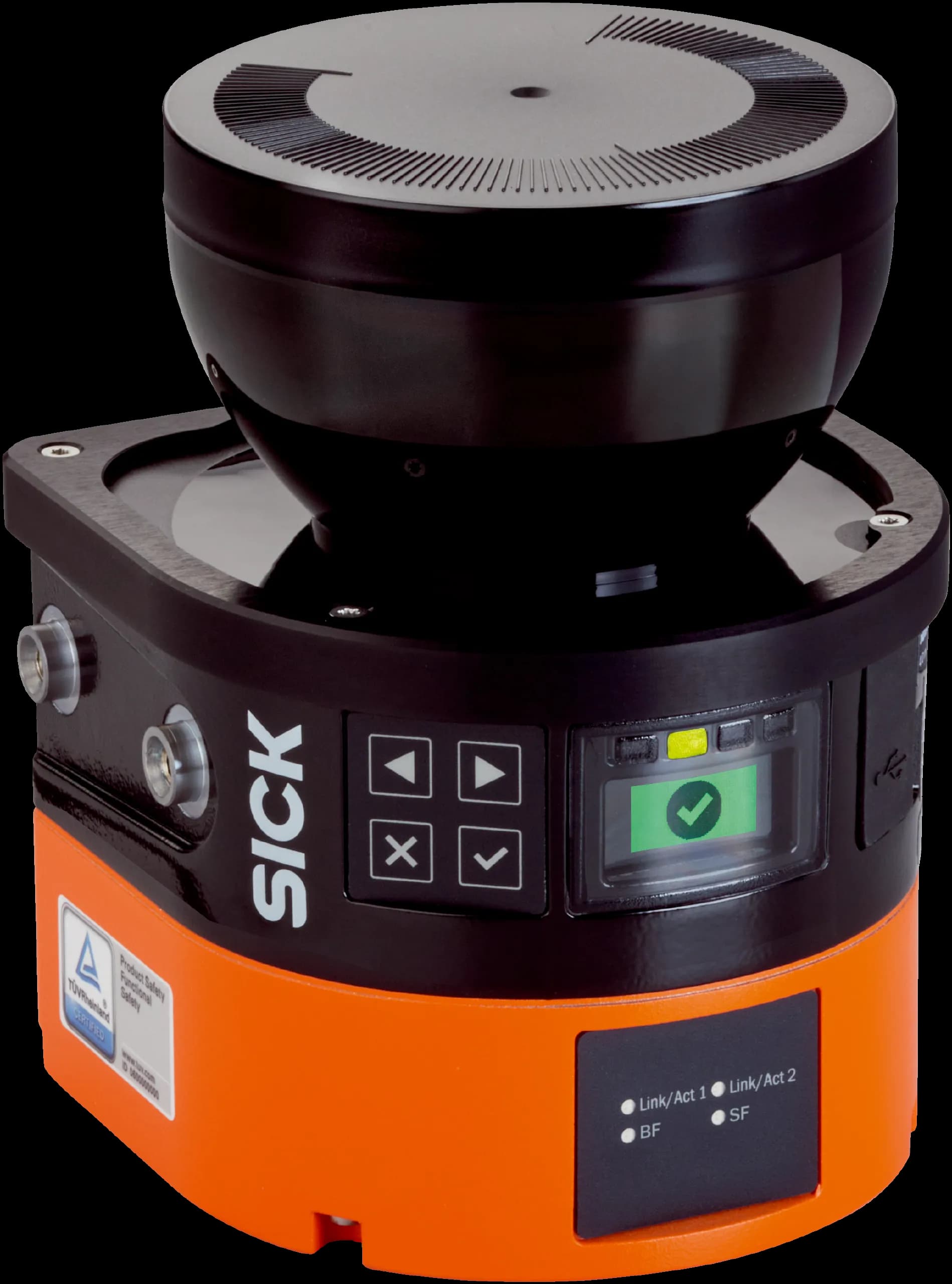

MICS3-CBUZ40PZ1P01

Производител: SICK#1094474

Характеристики

Версия на продукта: outdoorScan3 Pro - PROFINET
Модел: Sensor (1094473) including system plug (2102812), pre-mounted on the underside
Приложение: Outdoor
Почистване със сгъстен въздух: Not possible
Обхват на защитното поле: 4 m
Обхват на предупредителното поле: 40 m
Брой едновременно наблюдавани полета: ≤ 8
Брой полета: 128
Брой случаи на наблюдение: 128
Ъгъл на сканиране: 275°
Разделителна способност (конфигурируема): 50 mm; 70 mm
Ъглова разделителна способност: 0.39°
Време за реакция: 115 ms
Добавка към защитното поле: 65 mm

Тип: Type 3 (IEC 61496)
Ниво на интегритет на безопасността (SIL): SIL 2 (IEC 61508)
Категория: Category 3 (EN ISO 13849)
Ниво на изпълнение (PL): PL d (EN ISO 13849)
Клас на производителност SRS/SRSS: Performance class D (IEC/TS 62998)
Средна вероятност за опасен отказ на час (PFHD): 8.0 x 10⁻⁸
Съответствия: Conformance Class C
Време на мисията (TM): 20 years (EN ISO 13849)
Безопасно състояние при повреда: The safety outputs via the network are logic 0.

Захранващо напрежение: 1 x male connector, M12, 4-pin, A-coded
Полева шина, индустриална мрежа: 2 x M12 female connectors, 4-pin, D-coded
Двойки OSSD: 0
Изходи за безопасност чрез мрежа: 8
Начин на конфигуриране: PC with Safety Designer (Configuration and Diagnostic Software)
Интерфейс за конфигуриране и диагностика: USB 2.0, Mini-USB, Ethernet
Полева шина, индустриална мрежа: PROFINET
Протокол: PROFIsafe
Поддържани версии на протокола: PROFINET specification V2.3
GSDML: According to GSDML specification V2.33
Време на цикъла: 1 ms, 2 ms, 4 ms, 8 ms, 16 ms …
Съответствие: Conformance Class C
Управление на мрежата: SNMP
Натоварване на мрежата: Net load class III in accordance with security level 1 test
Свойства на комутатора (switch): 2 port real-time switch compliant with IEEE 802
Свойства на порта: 100Base-TX
Диагностика: I&M data sets 0 … 5
Допълнителни услуги: PROFIenergy
Елементи за индикация: Graphic color display, LEDs

Размери (Ш×В×Д): 114.6 mm x 150.7 mm x 114.6 mm (without system plug)
Тегло: 1.45 kg
Материал на корпуса: Aluminum
Цвят на корпуса: RAL 2004 (pure orange), RAL 9005 (black)
Материал на капака на оптиката: Polycarbonate
Обработка на повърхността на капака на оптиката: Outside with scratch-resistant coating

Степен на защита: IP65 (IEC 60529)
Халогенна светлина: 12,000 lx (IEC 61496-3)
Слънчева светлина: 40,000 lx (IEC 61496-3)
Работна температура на околната среда: –25 °C ... +50 °C
Температура на съхранение: –25 °C ... +70 °C
Дъжд: 10 mm/h
Снеговалеж: 3 mm/h SWE, Snow Water Equivalent
Fog: 50 m (MOR, Meteorological Optical Range)
Устойчивост на вибрации: IEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3
Клас: 5M1 (IEC 60721-3-5)
Устойчивост на удар: IEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3
Клас: 5M1 (IEC 60721-3-5)
Многократни удари: 100 m/s², 16 ms
Електромагнитна съвместимост (EMC): IEC 61496-1, IEC 61000-6-2, IEC 61000-6-4
