Характеристики
- Версия на продукта

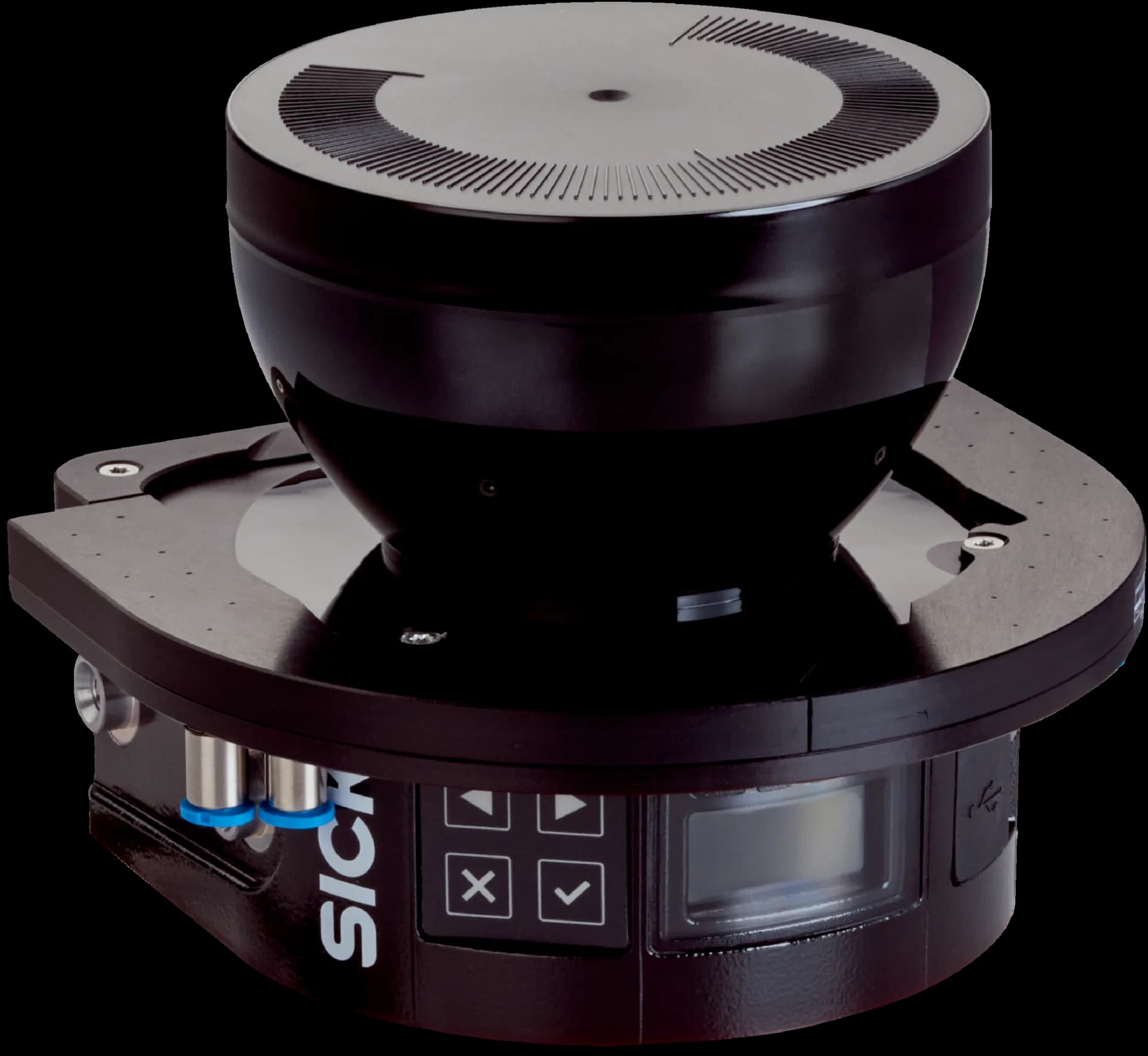

- outdoorScan3 Core I/O
- Модел
- Sensor kit for compressed air cleaning, without system plug
- Приложение
- Outdoor
- Почистване със сгъстен въздух
- Possible
- Работна среда
- Compressed air
- Клас на чистота
- ISO 8573-1 [7:4:4]
- Входно налягане
- Typ. 400 kPa (200 kPa ... 600 kPa, 2.0 bar ... 6.0 bar)
- Температура на сгъстения въздух
- ≤ +50 °C
- Обхват на защитното поле
- 4 m
- Обхват на предупредителното поле
- 40 m
- Брой едновременно наблюдавани полета
- ≤ 4
- Брой полета
- 8
- Брой случаи на наблюдение
- 2
- Ъгъл на сканиране
- 275°
- Разделителна способност (конфигурируема)
- 50 mm; 70 mm
- Ъглова разделителна способност
- 0.39°
- Време за реакция
- 90 ms
- Добавка към защитното поле
- 65 mm
Параметри, свързани с безопасността
- Тип
- Type 3 (IEC 61496)
- Ниво на интегритет на безопасността (SIL)
- SIL 2 (IEC 61508)
- Категория
- Category 3 (EN ISO 13849)
- Ниво на изпълнение (PL)
- PL d (EN ISO 13849)
- Клас на производителност SRS/SRSS
- Performance class D (IEC/TS 62998)
- Средна вероятност за опасен отказ на час (PFHD)
- 8.0 x 10⁻⁸
- Време на мисията (TM)
- 20 years (EN ISO 13849)
- Безопасно състояние при повреда
- In each OSSD pair, at least one OSSD is in the OFF state.
Функции
- Блокировка на повторното пускане
- ✔
- Контрол на външни устройства (EDM)
- ✔
- Многократно отчитане
- ✔
- Превключване на случаите на наблюдение
- ✔
- Едновременно наблюдение
- ✔
- Статично превключване на защитните полета
- ✔
- Вградена конфигурационна памет
- ✔
- Извеждане на измерените данни
- None
Интерфейси
- Присъединявания за сгъстен въздух
- 4 x push-pull connection for compressed air hose (Ø 4 mm), M5 male thread
- Тип на свързване
- Male connector, M12, 8 pin, A-coded (common male connector for power supply and inputs and outputs)
- Универсални I/O
- 3
- Двойки OSSD
- 1
- Начин на конфигуриране
- PC with Safety Designer (Configuration and Diagnostic Software)
- Интерфейс за конфигуриране и диагностика
- USB 2.0, Mini-USB
- Елементи за индикация
- Graphic color display, LEDs
Електроника
- Клас на защита
- III (EN 61140)
- Захранващо напрежение Vs
- 24 V DC (16.8 V DC ... 30 V DC)
- Консумирана мощност (типична)
- 7 W (without output load)
Механика
- Материал на корпуса
- Aluminum
- Цвят на корпуса
- RAL 2004 (pure orange), RAL 9005 (black)
- Материал на капака на оптиката
- Polycarbonate
- Обработка на повърхността на капака на оптиката
- Outside with scratch-resistant coating
- Материал на airWiper
- Aluminum (anodised)
Условия на околната среда
- Степен на защита
- IP65 (IEC 60529)
- Халогенна светлина
- 12,000 lx (IEC 61496-3)
- Слънчева светлина
- 40,000 lx (IEC 61496-3)
- Работна температура на околната среда
- –25 °C ... +50 °C
- Температура на съхранение
- –25 °C ... +70 °C
- Дъжд
- 10 mm/h
- Снеговалеж
- 3 mm/h SWE, Snow Water Equivalent
- Fog
- 50 m (MOR, Meteorological Optical Range)
- Устойчивост на вибрации
- IEC 60068-2-6, IEC 60068-2-64, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3
- Клас
- 5M1 (IEC 60721-3-5)
- Устойчивост на удар
- IEC 60068-2-27, IEC 60721-3-5, IEC TR 60721-4-3, IEC 61496-1, IEC 61496-3
- Клас
- 5M1 (IEC 60721-3-5)
- Многократни удари
- 100 m/s², 16 ms
- Електромагнитна съвместимост (EMC)
- IEC 61496-1, IEC 61000-6-2, IEC 61000-6-4
Друга информация
- Вид светлина
- Pulsed laser diode
- Дължина на вълната
- 845 nm
- Откриваем коефициент на отражение (ремисия)
- 1.8% to several 1000%
- Клас на лазера
- 1 (21 CFR 1040.10 and 1040.11, IEC 60825-1)
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- China RoHS
- ✔
- Сертификат cULus
- ✔
- Сертификат за ЕО изследване на типа
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
Класификации
- ECLASS 5.1.4
- 27272705
- ECLASS 6.0
- 27272705
- ECLASS 7.0
- 27272705
- ECLASS 8.0
- 27272705
- ECLASS 9.0
- 27272705
- ECLASS 10.0
- 27272705
- ECLASS 11.0
- 27272705
- ECLASS 12.0
- 27272705
- ECLASS 13.0
- 27272705
- ECLASS 14.0
- 27272705
- ECLASS 15.0
- 27272705
- ETIM 6.0
- EC002550
- ETIM 7.0
- EC002550
- ETIM 8.0
- EC002550
- ETIM 9.0
- EC002550
- ETIM 10.0
- EC002550
- UNSPSC 091201.0
- 39121528
- UNSPSC 100501.0
- 39121528
- UNSPSC 111201.0
- 39121528
- UNSPSC 120901.0
- 39121528
- UNSPSC 131201.0
- 39121528
- UNSPSC 140801.0
- 39121528
- UNSPSC 151101.0
- 39121528
- UNSPSC 160901.0
- 39121528
- UNSPSC 171001.0
- 39121528
- UNSPSC 180801.0
- 39121528
- UNSPSC 190501.0
- 39121528
- UNSPSC 200601.0
- 39121528
- UNSPSC 210901.0
- 39121528
- UNSPSC 220601.0
- 39121528
- UNSPSC 230701.0
- 39121528
- UNSPSC 240301.0
- 39121528
- UNSPSC 250901.0
- 39121528
- UNSPSC 260801.0
- 39121528
