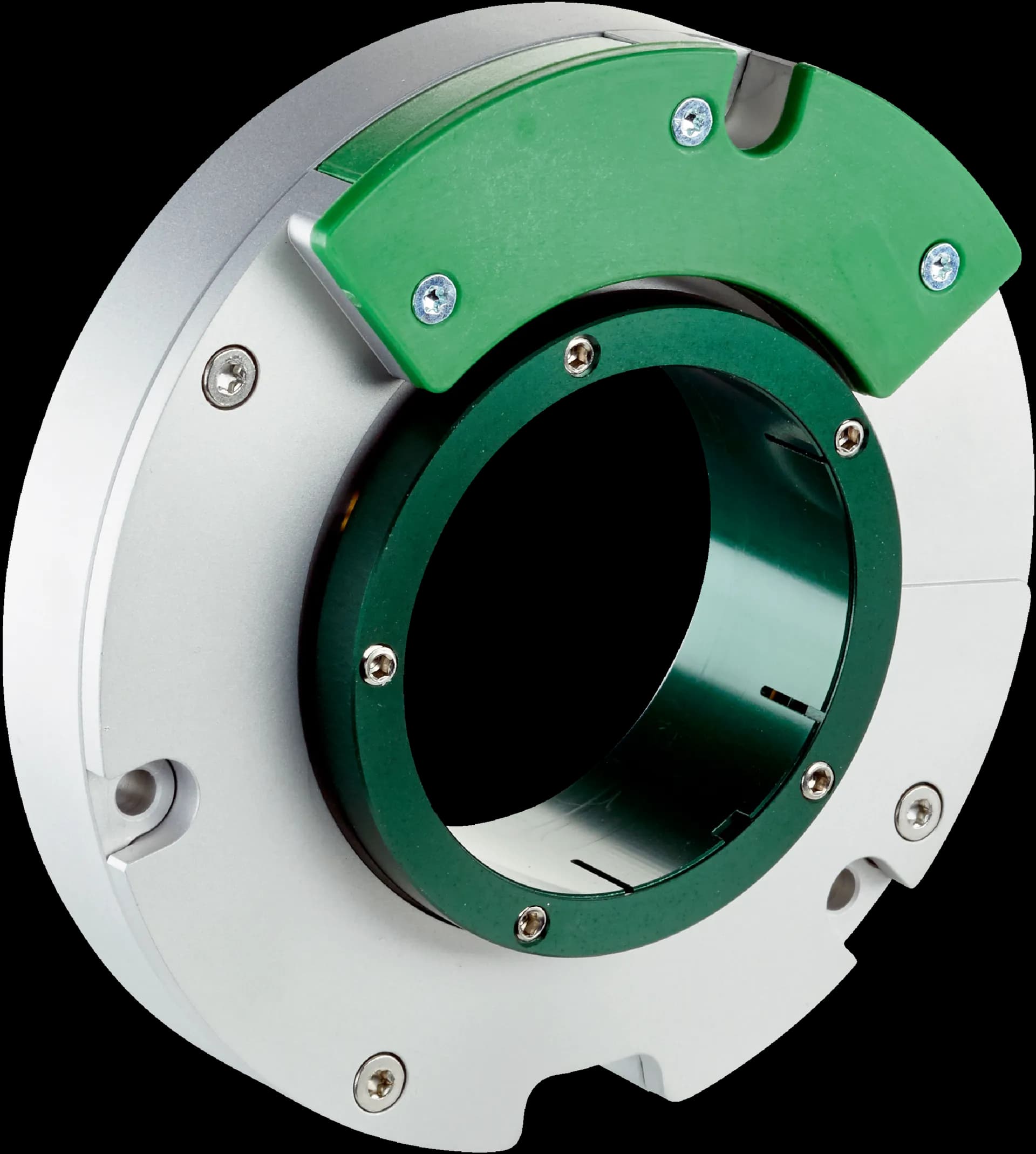

SES90-HN050AK22

Производител: SICK#1075350

Характеристики

Комплект на доставката: M3 mounting screws for encoder housing not included with delivery.

Периоди синус/косинус на оборот: 64
Брой абсолютно отчитани обороти: 1
Общ брой стъпки: 2,048
Стъпка на измерване: 5 ″ For interpolation of the sine/cosine signals with, e. g., 12 bits
Интегрална нелинейност: ± 72 ″
Диференциална нелинейност: ± 45 ″
Закъснение: 25 µs
Налична памет: 2,048 Byte
Точност на системата: ± 117 ″

Тип на кода за абсолютната стойност: Binary
Кодова последователност: Rising, For clockwise shaft rotation, looking in direction “A” (see dimensional drawing)
Комуникационен интерфейс: HIPERFACE®

Изпълнение на вала: Through hollow shaft
Габаритни размери: See dimensional drawing
Тегло: ≤ 0.21 kg
Инерционен момент на ротора: 280 gcm²
Работна скорост: 6,000 min⁻¹, up to which the absolute position can be reliably produced
Ъглово ускорение: ≤ 50,000 rad/s²
Допустимо радиално преместване на вала: ± 0.15 mm
Допустимо аксиално преместване на вала: ± 0.4 mm
Допустимо статично преместване: ± 0.3 mm
Допустимо динамично преместване: ± 0.1 mm

Диапазон на работната температура: –30 °C ... +115 °C
Диапазон на температурата на съхранение: –40 °C ... +125 °C, without package
Относителна влажност/кондензация: 85 %, Condensation not permitted
Устойчивост на удар: 100 g, 10 ms (according to EN 60068-2-27)
Честотен диапазон на устойчивост на вибрации: 30 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)
Електромагнитна съвместимост (EMC): According to EN 61000-6-2 and EN 61000-6-4 (Class A)
Степен на защита: IP40, with mating connector inserted and closed cover (IEC 60529)
