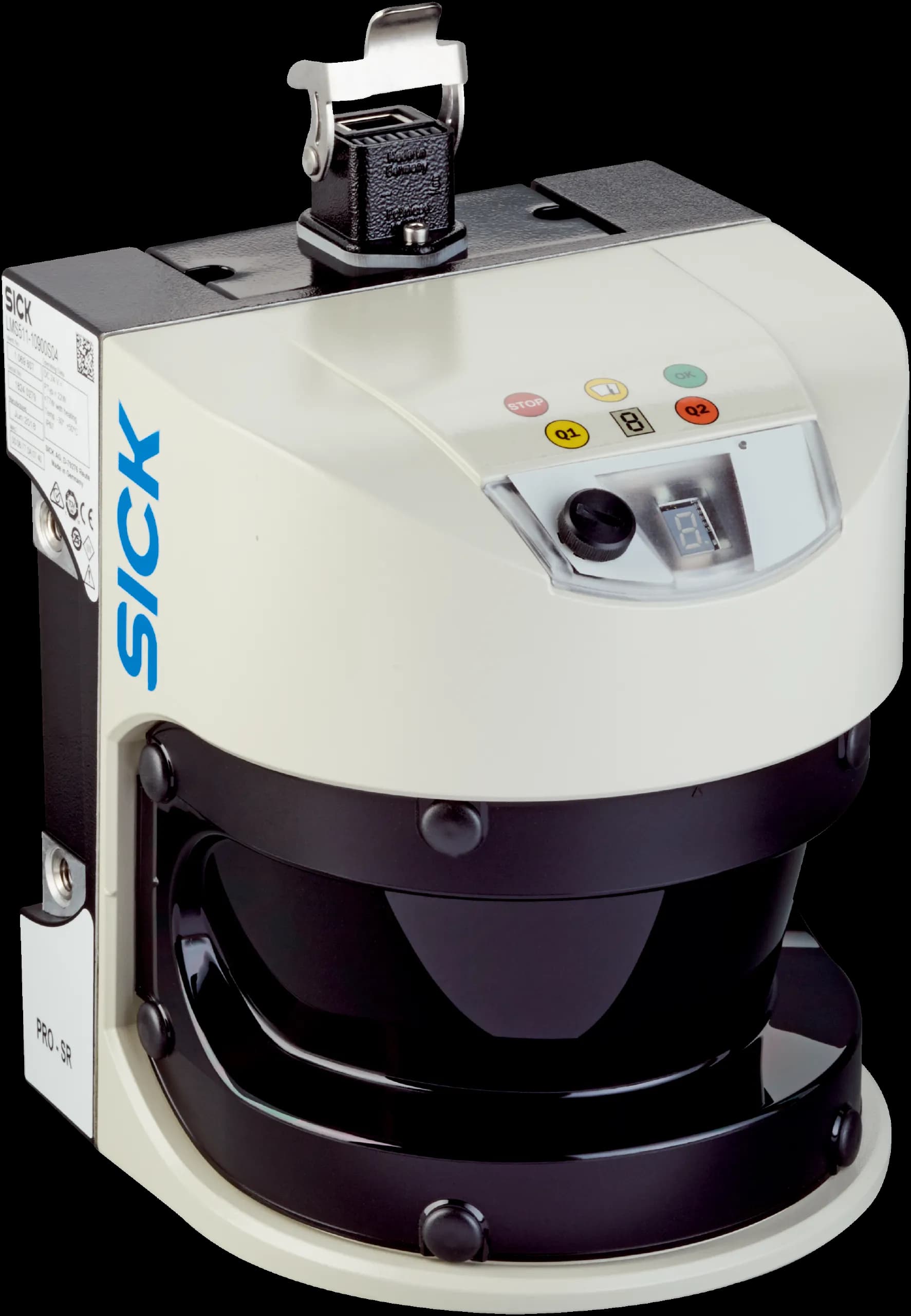

LMS511-10900S04 PRO

Производител: SICK#1069807

Характеристики

Приложение: Outdoor, Indoor
Вариант: PRO
Разделителна способност: Standard Resolution
Светлинен източник: Infrared (905 nm, ± 10 nm)
Клас на лазера: 1 (EN/IEC 60825-1:2014, EN 60825-1:2014+A11:2021)
Хоризонтално: 190°
Честота на сканиране: 25 Hz; 35 Hz; 50 Hz; 75 Hz; 100 Hz
Хоризонтално: 0.042°, interlaced
Равнинност на полето на сканиране: Scan field flatness combined: ± 0.72°; Typical conical error: 1 sigma value - 0.11° ± 0.1°; Typical tilt: 1 sigma value + 0.15° ± 0.08°
Подгряване: Self-heating with additional integrated heating
Работен обхват: 0.2 m ... 80 m
При коефициент на отражение (ремисия) 10%: 40 m
Точност на измерване: ± 24 mm
Размер на светлинното петно: Divergence: 11.9 mrad; At the viewing window: 13.5 mm; In 26 m: 322 mm; In 40 m: 489 mm
Брой обработвани ехосигнали: 5

Тип на свързване: 1 x Harting male connector
Захранващо напрежение: 24 V DC, ± 20 %
Консумирана мощност: 22 W, + 55 W heating (typical)
Материал на корпуса: AlSi12
Цвят на корпуса: Gray (RAL 7032)
Материал на прозореца: Polycarbonate, scratch-resistant coating
Степен на защита: IP65 (EN 60529, Section 14.2.7); IP67 (EN 60529, Section 14.2.7)
Клас на защита: III (IEC 61140:2016-11)
Тегло: 3.7 kg
Размери (Д×Ш×В): 160 mm x 155 mm x 185 mm
MTBF: > 100 years
Средно време до опасен отказ (MTTFD): > 100 years

Време за реакция: ≥ 10 ms
Откриваема форма на обекта: Almost any
Систематична грешка: ± 25 mm (1 m ... 10 m); ± 35 mm (10 m ... 20 m); ± 50 mm (20 m ... 30 m)
Статистическа грешка: 6 mm (1 m ... 10 m); 8 mm (10 m ... 20 m); 14 mm (20 m ... 30 m)
Вградено приложение: Field evaluation; Output of measurement data
Брой набори от полета: 10 fields
Едновременно оценявани случаи: 10
Филтър: Echo filter; Fog filter; Particle filter; Average filter; Glare filter

Коефициент на отражение (ремисия): 2 % ... > 1,000 % (reflectors)
Излъчвано лъчение: Industrial environment (IEC 61000-6-3:2020 / EN IEC 61000-6-3:2007+A1:2011)
Електромагнитна устойчивост: Industrial environment (IEC 61000-6-2:2016 / EN IEC 61000-6-2:2019)
Синусоидално изпитване: 10 Hz ... 150 Hz, Amplitude 0.35 mm to 5 g, 20 cycles
Устойчивост на удар: 15 g, 11 ms, 6 single shocks/axis ; 10 g, 16 ms, 1,000 continuous shocks/axis
Устойчивост на удар: IK05, IK06, IK07 (DIN EN 50102:09-1997)
Работна температура на околната среда: –30 °C ... +50 °C
Температура на съхранение: –40 °C ... +70 °C
Устойчивост на околна светлина: 70,000 lx

Указание за употреба: The sensor does not constitute a safety component as defined by relevant legislation on machine safety.
