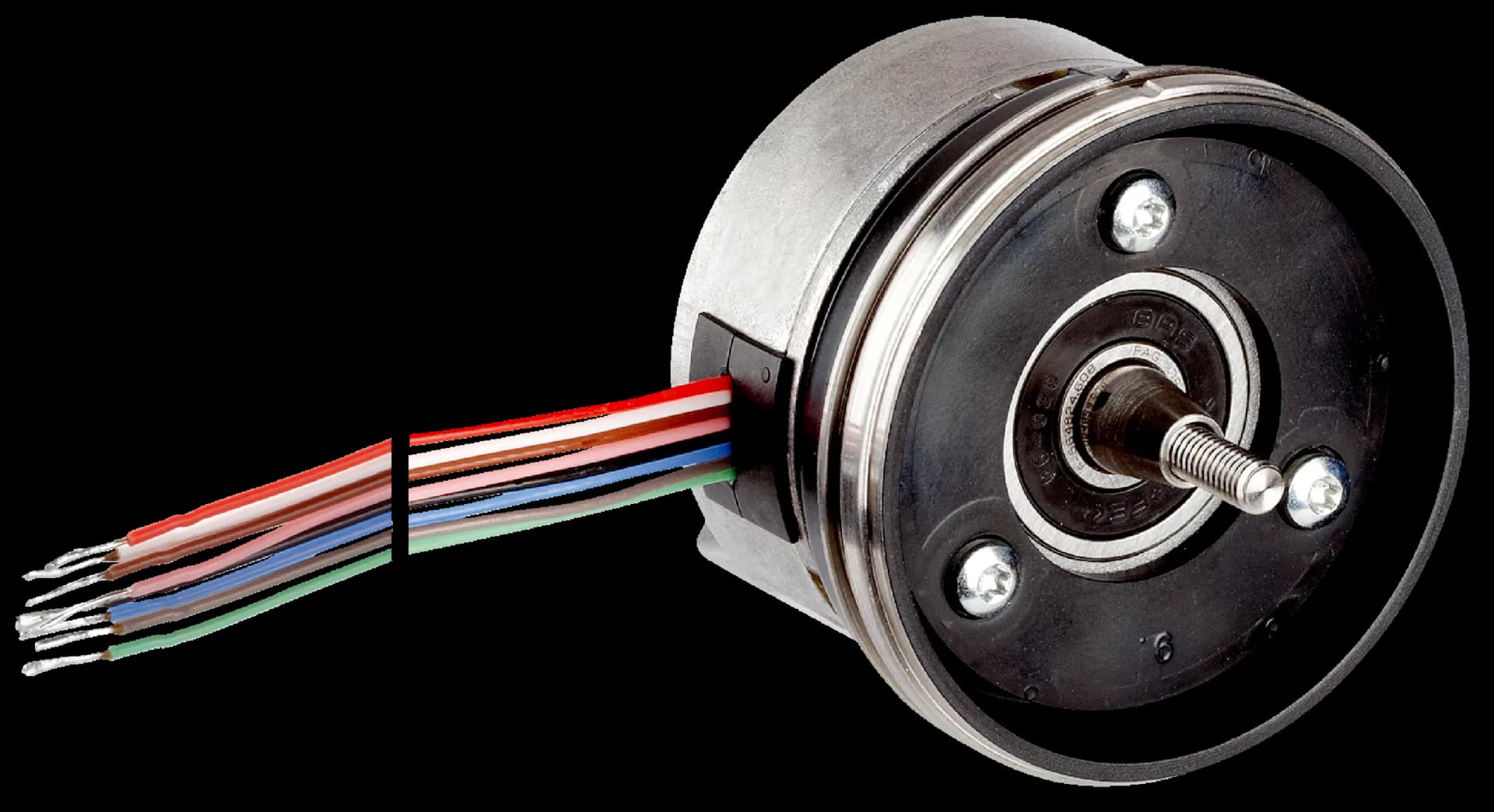

SRS50-HGV0-K21

Производител: SICK#1037077

Характеристики

Комплект на доставката: Mounting screws for stator coupling or servo clamps not included with delivery.

Периоди синус/косинус на оборот: 1,024
Брой абсолютно отчитани обороти: 1
Общ брой стъпки: 32,768
Стъпка на измерване: 0.3 ″ For interpolation of the sine/cosine signals with, e. g., 12 bits
Интегрална нелинейност: Typ. ± 45 ″, Error limits for evaluating sine/cosine period, without mechanical tension of the stator coupling
Диференциална нелинейност: ± 7 ″
Работна скорост: ≤ 6,000 min⁻¹, up to which the absolute position can be reliably produced
Налична памет: 128 Byte
Точност на системата: ± 52 ″

Тип на кода за абсолютната стойност: Binary
Кодова последователност: Increasing, when turning the shaft For clockwise rotation, looking in direction “A” (see dimensional drawing), For clockwise shaft rotation, looking in direction “A” (see dimensional drawing)
Комуникационен интерфейс: HIPERFACE®

Изпълнение на вала: Tapered shaft
Тип на фланеца / статорен съединител: Resolver support, Resolver support
Габаритни размери: See dimensional drawing
Тегло: ≤ 0.2 kg
Инерционен момент на ротора: 10 gcm²
Работна скорост: ≤ 12,000 min⁻¹
Ъглово ускорение: ≤ 200,000 rad/s²
Работен момент: 0.2 Ncm
Пусков момент: + 0.4 Ncm
Допустимо статично преместване: ± 0.3 mm, radial; ± 0.75 mm, axial
Допустимо динамично преместване: ± 0.1 mm, radial; ± 0.2 mm, axial
Ъглово преместване перпендикулярно на оста на въртене, статично: ± 0.005 mm/mm
Ъглово преместване перпендикулярно на оста на въртене, динамично: ± 0.0025 mm/mm
Ресурс на сачмените лагери: 3.6 x 10⁹ revolutions

Диапазон на работната температура: –30 °C ... +115 °C
Диапазон на температурата на съхранение: –40 °C ... +125 °C, without package
Относителна влажност/кондензация: 90 %, Condensation not permitted
Устойчивост на удар: 100 g, 10 ms, 10 ms (according to EN 60068-2-27)
Честотен диапазон на устойчивост на вибрации: 20 g, 10 Hz ... 2,000 Hz (EN 60068-2-6)
Електромагнитна съвместимост (EMC): According to EN 61000-6-2 and EN 61000-6-3
Степен на защита: IP40, with mating plug inserted (IEC 60529)
