Модел
- Модел на продукта

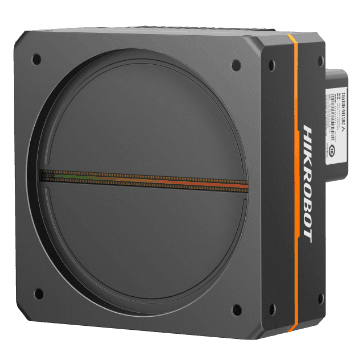

- MV-CL166-91F2C
- Тип
- 16k 5μm，XoF（2 SFP+) linescan camera，RGB/4TDI
Работни характеристики
- Тип на сензора
- CMOS
- Размер на пиксела
- 5 μm × 5 μm
- Разделителна способност
- 16384 × 12
- Режим на заснемане
- Supports 1-Line, 2-TDI, 3-TDI, 4-TDI
- Макс. честота на редовете
- 47.3 kHz (1-Line), 45.3 kHz (2-TDI), 30.6 kHz (3-TDI), 23.1 kHz (4-TDI)
- Динамичен обхват
- 69.3 dB
- Отношение сигнал/шум (SNR)
- 41.4 dB
- Усилване
- 1.0 ×
- Време на експозиция
- 3 μs to 10 ms
- Режим на експозиция
- Off/Once/Continuous exposure mode, and supports trigger-width exposure
- Монохромна/цветна
- Color
- Формат на пикселите
- RGB 8, BGR 8
- Обединяване на пиксели (binning)
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Огледално изображение
- Supports horizontal reverse image output
- Режим на задействане
- External trigger, internal trigger
- Режим на външно задействане
- Line trigger, frame trigger, line + frame trigger
Електрически характеристики
- Интерфейс за данни
- 2LC fiber connector
- Цифрови I/O
- 12-pin P10 connector provides power and I/O: Configurable input/output × 4 (Line 0/1/3/4) and single-ended/differential is supported.
- Захранване
- 24 VDC
- Консумирана мощност
- Typ. 22.5 W @ 24 VDC
Механични характеристики
- Байонет на обектива
- M90*1.0, flange back length 12 mm, applicable to F-mount via lens adapter
- Габаритни размери
- 99 mm × 99 mm × 83.4 mm (3.9" × 3.9" × 3.3")
- Тегло
- Approx. 923 g (2.0 lb.)
- Степен на защита (IP)
- IP40 (under proper lens installation and wiring)
- Температура
- Working temperature: –20 °C to 55 °C (–4 °F to 131 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
- Влажност
- 5% RH to 90% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS
- Операционна система
- 32/64-bit Windows 7/10, 64-bit Windows 11
- Съвместимост
- XoFLink, GenlCam
- Сертификати
- CE, RoHS, KC
Основни характеристики
- Adopts multiple ISP like Gamma correction, flat field correction, LUT, black level offset, noise reduction, etc.
- Supports RGB true color, multiple exposure and acquisition methods.
- Supports image mode of 1-line, 2-TDI, 3-TDI, and 4-TDI.
- Supports transmission protocol of XoFLink with max. line rate of 47.3 kHz.
- Adopts bi-directional configurable I/O hardware design.
- Compact design and flexible installation.
