Модел
- Модел на продукта

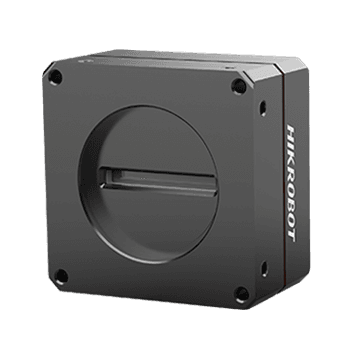

- MV-CL042-91CM
- Тип
- 4k Camera Link Line Scan Cameras，Mono
Работни характеристики
- Тип на сензора
- CMOS
- Размер на пиксела
- 7 μm
- Разделителна способност
- 4096 × 2
- Режим на заснемане
- Supports 1-line and 2-TDI
- Макс. честота на редовете
- 40.5 kHz (Base), 81 kHz (Medium), 100 kHz (Full)
- Режим на конфигурация
- Base, Medium, Full
- Геометрия на таповете
- 1X2, 1X4, 1X8
- Брой тапове
- 2 Taps, 4 Taps, 8 Taps
- Пикселна тактова честота
- 40 MHz, 60 MHz, 70 MHz, 85 MHz
- Динамичен обхват
- 65.6 dB
- Отношение сигнал/шум (SNR)
- 40 dB
- Усилване
- Supports 1.0 ×, 1.4 ×, 1.6 ×, 2.4 ×, 3.2 ×
- Време на експозиция
- 5 μs to 10 ms
- Режим на експозиция
- Off/ Once/ Continuous exposure mode; supports fixed time exposure, trigger-width exposure
- Монохромна/цветна
- Mono
- Формат на пикселите
- Mono 8/10/12
- Обединяване на пиксели (binning)
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Огледално изображение
- Supports horizontal reverse image output
- Режим на задействане
- External trigger, internal trigger
- Режим на външно задействане
- Line trigger, frame trigger, line + frame trigger
Електрически характеристики
- Интерфейс за данни
- Camera Link (SDR connector); USB interface for updating firmware
- Цифрови I/O
- 12-pin Hirose connector provides power and I/O: configurable input/output × 4 (Line 0/1/3/4) and support single-ended/differential. Camera Link provides I/O (CC1/CC2/CC3/CC4).
- Захранване
- 12 VDC to 24 VDC
- Консумирана мощност
- Typ. 5.5 W @ 12 VDC
Механични характеристики
- Байонет на обектива
- M42*1.0, flange back length 12 mm, applicable to F-mount, C-mount and lens of other types via lens adapter
- Габаритни размери
- 62 mm × 62 mm × 36.9 mm (2.4" × 2.4" × 1.5")
- Тегло
- Approx. 238 g (0.5 lb.)
- Степен на защита (IP)
- IP40 (under proper lens installation and wiring)
- Температура
- Working temperature: –20 °C to 55 °C (–4 °F to 131 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
- Влажност
- 5% RH to 95% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS and frame grabber software meeting with Camera Link Protocol
- Операционна система
- 32/64-bit Windows 7/10, 64-bit Windows 11
- Съвместимост
- Camera Link V2.1, GenICam
- Сертификати
- CE, RoHS, KC
Основни характеристики
- Supports multiple exposure and image acquisition methods with max. line rate of 100 kHz.
- Applies multiple ISP technologies and supports manual adjustment for Gamma correction, PRNUC correction, LUT, black level, etc.
- Supports bi-directional I/O wiring for flexible input/output settings.
- Compact design and flexible installation.
- Compatible with Camera Link Protocol and GenlCam Standard.
