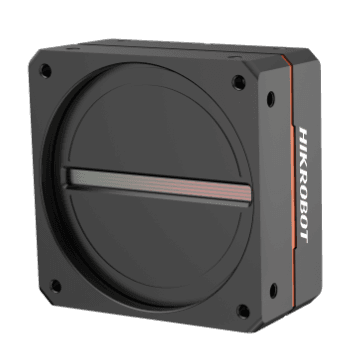

Модел
- Модел на продукта
- MV-CL083-92CC(V2.0)
- Тип
- 8k pixels Linescan Cameras.Camera Link,Color
Работни характеристики
- Тип на сензора
- CMOS
- Размер на пиксела
- 7 μm × 7 μm
- Разделителна способност
- 8192 × 3
- Режим на заснемане
- Supports 1-line
- Макс. честота на редовете
- 10.1 kHz (Base), 20.2 kHz (Medium), 33.7 kHz (80-bit) Increases line rate via ROI: Max. 66.6 kHz (4140 resolution and below)
- Режим на конфигурация
- Base, Medium, 80-bit
- Геометрия на таповете
- 1 × 1, 1 × 2, 1 × 10
- Брой тапове
- 1 Tap, 2 Taps, 10 Taps
- Пикселна тактова честота
- 40 MHz, 66 MHz, 80 MHz, 85 MHz
- Динамичен обхват
- 63.4 dB
- Отношение сигнал/шум (SNR)
- 40.8 dB
- Усилване
- Supports 1.0 ×
- Време на експозиция
- 3 μs to 10 ms
- Режим на експозиция
- Off/ Once/ Continuous exposure mode; supports fixed time exposure, trigger-width exposure
- Монохромна/цветна
- Color
- Формат на пикселите
- Mono 8/12, RGB 8, BGR 8
- Обединяване на пиксели (binning)
- Supports 1 × 1, 2 × 2, 4 × 4
- Огледално изображение
- Supports horizontal reverse image output
- Режим на задействане
- External trigger, internal trigger
- Режим на външно задействане
- Line trigger, frame trigger, line + frame trigger
Електрически характеристики
- Интерфейс за данни
- Camera Link; USB interface for updating firmware
- Цифрови I/O
- 12-pin P10 connector provides power and I/O: configurable input/output × 4 (Line 0/1/3/4) and support single-ended/differential. Camera Link provides I/O (CC1/CC2/CC3/CC4).
- Захранване
- 12 VDC to 24 VDC
- Консумирана мощност
- Typ. 9.9 W @ 12 VDC
Механични характеристики
- Байонет на обектива
- M72*0.75, flange back length 12 mm, applicable to F-mount via lens adapter
- Габаритни размери
- 76 mm × 76 mm × 42.1 mm (3.0" × 3.0" × 1.7")
- Тегло
- Approx. 340 g (0.75 lb.)
- Степен на защита (IP)
- IP40 (under proper lens installation and wiring)
- Температура
- Working temperature: –20 °C to 55 °C (–4 °F to 131 °F) Storage temperature : –30 °C to 80 °C (–22 °F to 176 °F)
- Влажност
- 5% RH to 90% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS and frame grabber software meeting with Camera Link Protocol
- Операционна система
- 32/64-bit Windows 7/10, 64-bit Windows 11
- Съвместимост
- Camera Link V1.2, GenICam
- Сертификати
- CE, RoHS 2.0, KC
Основни характеристики
- Adopts multiple ISP technologies and supports manual adjustment for Gamma correction, FFC correction, LUT, black level, etc.
- Supports RGB true color, multiple exposure and image acquisition modes.
- Supports ROI to increase line rate.
- Supports bi-directional I/O wiring for flexible input/output settings.
- Compact design and flexible installation.
- Compatible with Camera Link Protocol and GenlCam Standard.
