Модел
- Модел на продукта

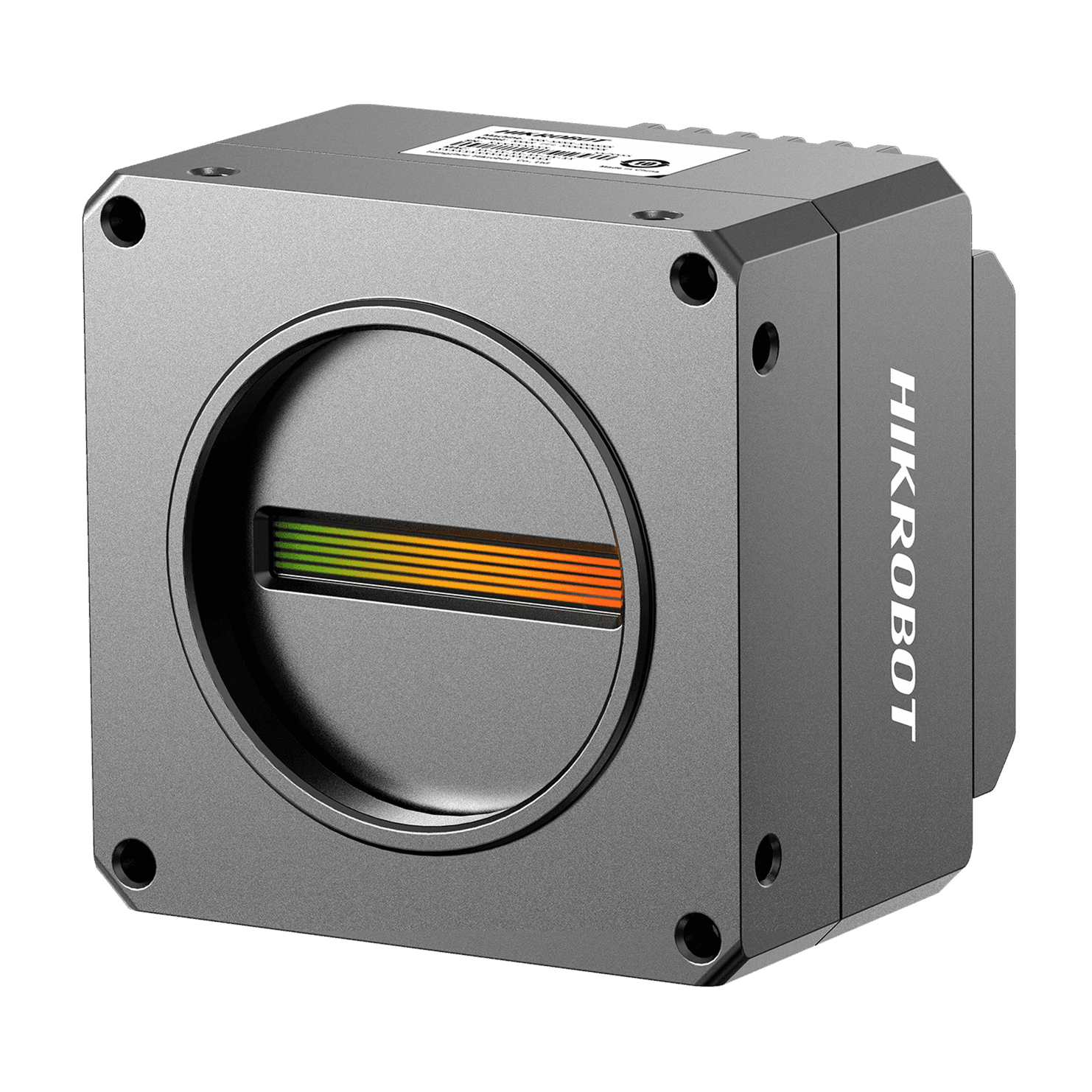

- MV-CL044-91NM
- Тип
- 4k 7μm，2.5G，mono
Работни характеристики
- Тип на сензора
- CMOS
- Размер на пиксела
- 7 μm × 7 μm
- Разделителна способност
- 4096 × 4
- Режим на заснемане
- Supports 1-Line, 2-TDI, 4-TDI
- Макс. честота на редовете
- Full resolution: 75.3 kHz @ Mono 8 (1-Line, 2-TDI), 40 kHz @ Mono 8 (4-TDI), 37.6 kHz @ Mono 10/12 (1-Line, 2-TDI, 4-TDI) Line rate after ROI: Max. 160 kHz @ Mono 8 & 1-Line (1928 P and below)
- Динамичен обхват
- 60.9 dB
- Отношение сигнал/шум (SNR)
- 40.5 dB
- Усилване
- 1.0 ×, 2.0 ×, 3.0 ×, 4.0 ×
- Време на експозиция
- 1 μs to 10 ms
- Режим на експозиция
- Off/Once/Continuous exposure mode, and supports trigger-width exposure
- Монохромна/цветна
- Mono
- Формат на пикселите
- Mono 8/10/12
- Обединяване на пиксели (binning)
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Огледално изображение
- Supports horizontal reverse image output
- Режим на задействане
- External trigger, internal trigger
- Режим на външно задействане
- Line trigger, frame trigger, line + frame trigger
Електрически характеристики
- Интерфейс за данни
- 2.5 Gigabit Ethernet (2500 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s) and Fast Ethernet (100 Mbit/s)
- Цифрови I/O
- 12-pin P10 connector provides power and I/O: bi-directional configurable I/O × 4 (Line 0/1/3/4) and support single-ended/differential I/O signal
- Захранване
- 12 VDC to 24 VDC, supports PoE
- Консумирана мощност
- Typ. 7.3 W @ 12 VDC
Механични характеристики
- Байонет на обектива
- M42*1.0, flange back length 12 mm Connecting to F-mount, C-mount, and other lenses via adapter ring
- Габаритни размери
- 62 mm × 62 mm × 46.1 mm (2.4" × 2.4" × 1.8")
- Тегло
- Approx. 260 g (0.6 lb.)
- Степен на защита (IP)
- IP40 (under proper lens installation and wiring)
- Температура
- Working temperature: –20 °C to 55 °C (–4 °F to 131 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
- Влажност
- 20% RH to 80% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS or the third-party software meeting with GigE Vision protocol
- Операционна система
- 32/64-bit Windows 7/10, 64-bit Windows 11 and 32/64-bit Linux
- Съвместимост
- GigE Vision V2.0, GenICam
- Сертификати
- CE, RoHS, KC
Основни характеристики
- Adopts 2.5 GigE interface to transmit data, and supports max. line rate of 75.3 kHz and peak value of 160 kHz.
- Supports image modes of 1-Line, 2-TDI, and 4-TDI.
- Supports ISP image functions and manual adjustment of Gamma correction, FFC, LUT, black level, etc.
- Adopts bi-directional I/O hardware design.
- Compact design and flexible installation.
- Compatible with GigE Vision V2.0 and GenlCam standard.
