Модел
- Модел на продукта

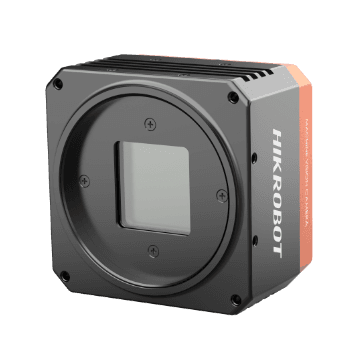

- MV-CH250-20CM-M58S-NN
- Тип
- 25MP Area Scan Camera, Camera Link, PYTHON25K, Mono, M58-mount, without fan
Работни характеристики
- Тип на сензора
- CMOS, global shutter
- Модел на сензора
- OnSemi PYTHON25K
- Размер на пиксела
- 4.5 μm × 4.5 μm
- Размер на сензора
- 23 mm × 23 mm
- Разделителна способност
- 5120 × 5120
- Режим на конфигурация
- Full, 80-bit
- Геометрия на таповете
- 8X_1Y, 10X_1Y
- Брой тапове
- 8 Taps, 10 Taps
- Макс. кадрова честота
- 31.3 fps @ 5120 × 5120
- Пикселна тактова честота
- 60 MHz, 70 MHz, 85 MHz
- Динамичен обхват
- 59 dB
- Отношение сигнал/шум (SNR)
- 41 dB
- Усилване
- 0 dB to 32 dB
- Време на експозиция
- 45 μs to 10 sec
- Монохромна/цветна
- Mono
- Формат на пикселите
- Mono 8
- Режим на експозиция
- Off/Once/Continuous exposure mode
- Обединяване на пиксели (binning)
- Not support
- Децимация
- Not support
- Огледално изображение
- Supports horizontal and vertical reverse image output
Електрически характеристики
- Интерфейс за данни
- Camera Link with SDR interface
- Цифрови I/O
- 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), RS-232 × 1; Camera Link connector provides I/O (CC1/CC2/CC3/CC4).
- Захранване
- 9 VDC to 24 VDC
- Консумирана мощност
- Typ. 9.4 W @ 24 VDC
Механични характеристики
- Байонет на обектива
- M58*0.75, flange back length 11.48 mm
- Габаритни размери
- 70 mm × 70 mm × 44.3 mm (2.8" × 2.8" × 1.7")
- Тегло
- Approx. 380 g (0.8 lb.)
- Степен на защита (IP)
- IP40 (under proper lens installation and wiring)
- Температура
- Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
- Влажност
- 20% RH to 95% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS or frame grabber software meeting with GenlCam Protocol
- Операционна система
- 32/64-bit Windows 7/10, 64-bit Windows 11
- Съвместимост
- Camera Link V2.0, GenlCam
- Сертификати
- CE, RoHS, KC
Основни характеристики
- Resolution of 5120 × 5120 and pixel size of 4.5 μm × 4.5 μm.
- Adopts global shutter CMOS sensor providing wide dynamic range and high-quality image.
- Supports configuration modes of Full and 80-bit via the Camera Link interface.
- Adopts compact design with mounting holes for flexible mounting.
