Модел
- Модел на продукта

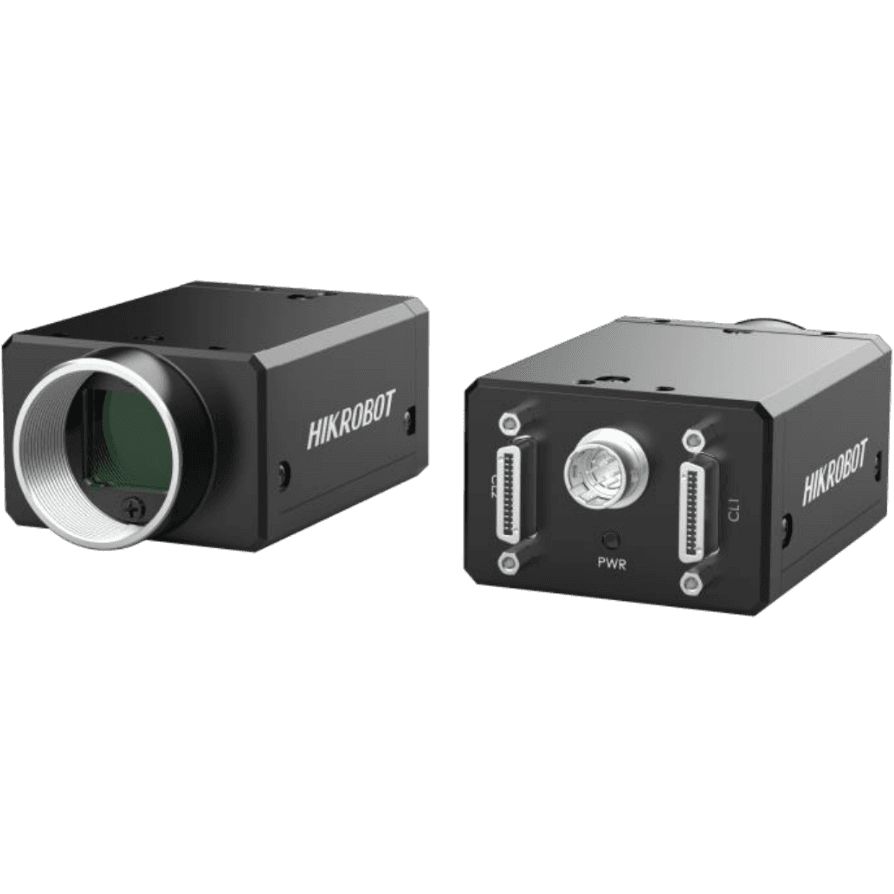

- MV-CH040-A0CM
- Тип
- 4MP Area Scan Camera, Camera Link
Работни характеристики
- Тип на сензора
- CMOS, global shutter
- Размер на пиксела
- 5.5 μm × 5.5 μm
- Размер на сензора
- 1"
- Разделителна способност
- 2048 × 2048
- Макс. кадрова честота
- 180 fps @2040 × 2048 Mono 8
- Режим на конфигурация
- Base, Medium, Full, 80-bit
- Геометрия на таповете
- 1X2_1Y, 1X4_1Y, 1X8_1Y, 1X10_1Y
- Брой тапове
- 2 Taps, 4 Taps, 8 Taps, 10 Taps
- Пикселна тактова честота
- 40 MHz, 66 MHz, 80 MHz, 85 MHz
- Динамичен обхват
- 59.7 dB
- Отношение сигнал/шум (SNR)
- 39.6 dB
- Усилване
- 0 dB to 12 dB
- Време на експозиция
- 28 μs to 10 sec
- Режим на експозиция
- Off/Once/Continuous exposure mode
- Монохромна/цветна
- Mono
- Формат на пикселите
- Mono 8/10/12
- Обединяване на пиксели (binning)
- Supports 1 × 1, 1 × 2, 2 × 1, 2 × 2
- Децимация
- Supports 1 × 1, 1 × 2, 2 × 1, 2 × 2
- Огледално изображение
- Supports horizontal and vertical reverse image output
Електрически характеристики
- Интерфейс за данни
- Camera Link with SDR Connector
- Цифрови I/O
- 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), and bi-directional non-isolated I/O × 1 (Line 2). Camera Link interface provides I/O (CC1/CC2/CC3/CC4)
- Захранване
- 9 VDC to 24 VDC, supports PoCL
- Консумирана мощност
- Typ. 3.6 W@12 VDC
Механични характеристики
- Байонет на обектива
- C-mount
- Габаритни размери
- 44 mm × 29 mm × 59 mm (1.7" × 1.1" × 2.3")
- Тегло
- Approx. 100 g (0.2 lb.)
- Степен на защита (IP)
- IP40 (under proper lens installation and wiring)
- Температура
- Working temperature: -10 °C to 50 °C (14 °F to 122 °F) Storage temperature: -30 °C to 70 °C (-22 °F to 158 °F)
- Влажност
- 20% to 95% RH, non-condensing
Общи данни
- Клиентски софтуер
- MVS or frame grabber software meeting with GenlCam Protocol
- Операционна система
- 32/64-bit Windows XP/7/10, 64-bit Windows 11
- Съвместимост
- Camera Link V2.0, GenlCam
- Сертификати
- CE, RoHS, KC
Основни характеристики
- Supports auto or manual adjustment of gain, exposure time, Gamma correction, LUT, etc.
- Supports customized ROI and horizontal and vertical reverse image output.
- Supports hardware trigger, software trigger, free run, and supports triggering via Camera Link frame grabber.
- Supports Base, Medium, Full, 80-bit configuration mode.
- Compatible with Camera Link V2.0 Protocol and GenlCam Standard.
