Модел
- Модел на продукта

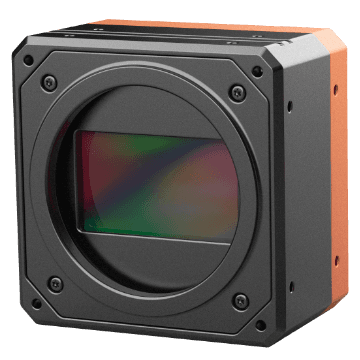

- MV-CH1520-90GM-M72-NN
- Тип
- 152MP Area Scan Camera, GMAX32152, GigE, Mono, M72-mount, fanless
Работни характеристики
- Тип на сензора
- CMOS, global shutter
- Модел на сензора
- Gpixel GMAX32152
- Размер на пиксела
- 3.2 μm × 3.2 μm
- Размер на сензора
- 53.0 mm × 29.4 mm
- Разделителна способност
- 16320 × 9200
- Макс. кадрова честота
- 0.8 fps @ 16320 × 9200 Mono 8 (non-compressed mode) 5 fps @ 16320 × 9200 Mono 8 (compressed mode in JPEG)
- Динамичен обхват
- 64.4 dB
- Отношение сигнал/шум (SNR)
- 39.1 dB
- Усилване
- 1.4x to 5.2x
- Време на експозиция
- 20 μs to 10 sec
- Режим на експозиция
- Off/Once/Continuous exposure mode
- Монохромна/цветна
- Mono
- Формат на пикселите
- Mono 8/10/10Packed/12/12Packed Mono 8 (JPEG)
- Обединяване на пиксели (binning)
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 ×2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Децимация
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 ×2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Огледално изображение
- Supports horizontal and vertical reverse image output
Електрически характеристики
- Интерфейс за данни
- Gigabit Ethernet (1000 Mbit/s), compatible with Fast Ethernet (100 Mbit/s)
- Цифрови I/O
- 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
- Захранване
- 12 VDC to 24 VDC
- Консумирана мощност
- Typ. 9 W @ 24 VDC
Механични характеристики
- Байонет на обектива
- M72*0.75, flange back length 19.55 mm
- Размери (без обектив)
- 100 mm × 100 mm × 60 mm (3.9" × 3.9" × 2.4")
- Тегло
- Approx. 856 g (1.9 lb.)
- Степен на защита (IP)
- IP40 (under proper lens installation and wiring)
- Температура
- Working temperature: –30 °C to 70 °C (–22 °F to 158 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
- Влажност
- 20% RH to 95% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS or third-party software meeting with GigE Vision Protocol
- Операционна система
- 32/64-bit Windows 7/10, 64-bit Windows 11 (memory more than 8 GB), and 32/64-bit Linux
- Съвместимост
- GigE Vision V2.0, GenlCam
- Сертификати
- RoHS
Основни характеристики
- Resolution of 16320 × 9200, pixel size of 3.2 µm × 3.2 µm.
- Max. frame rate in non-compressed mode: 0.8 fps, max. frame rate in compressed mode of JPEG format: 5 fps.
- Adopts global shutter CMOS sensor to provide high dynamic range, SNR, and high-quality image
- Adopts GigE interface and max. transmission distance of 100 meters.
- Compatible with GenlCam Standard.
- Supports LSC to improve image quality.
