Модел
- Модел на продукта

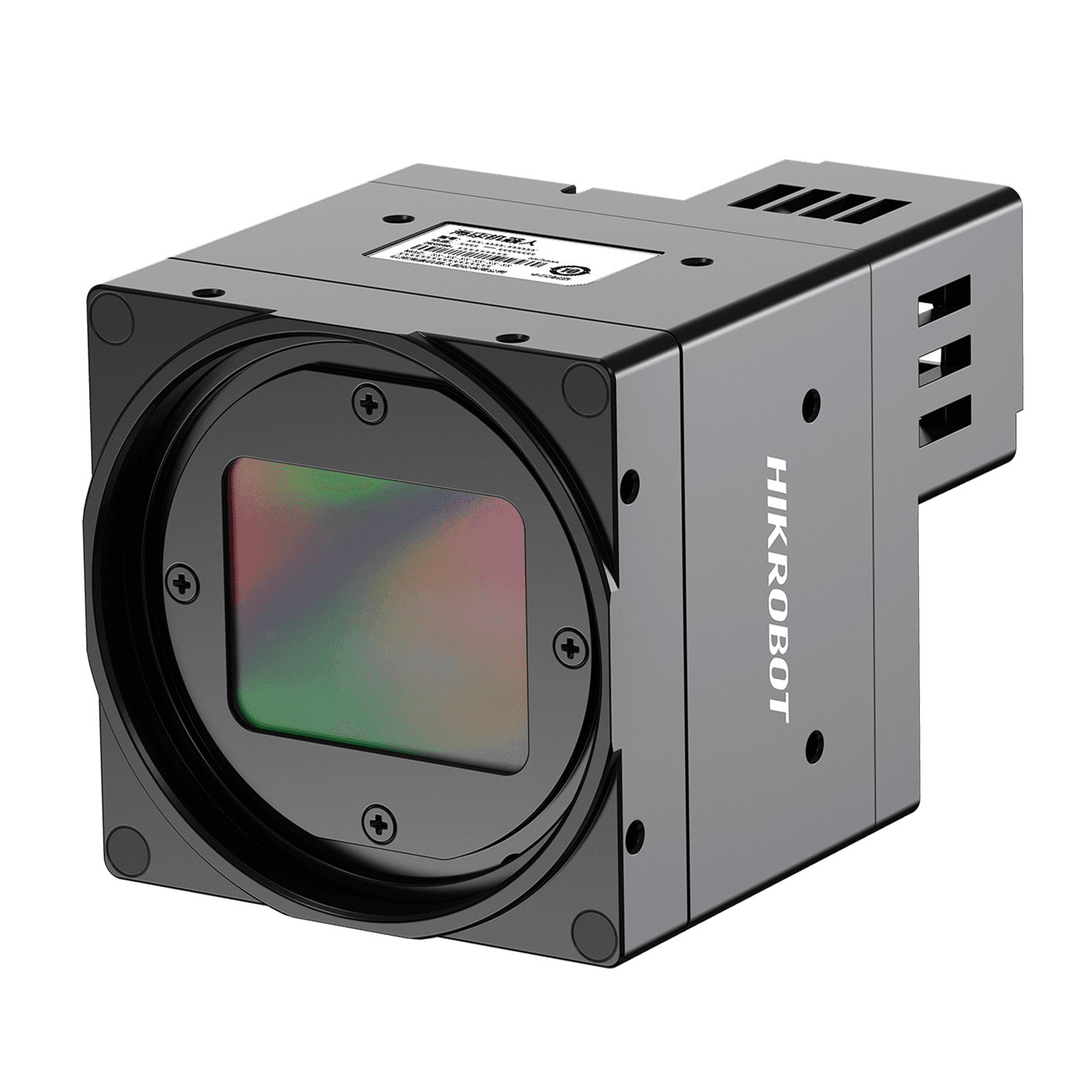

- MV-CH140-90YC-M58S-NF
- Тип
- 14MP Area Scan Camera, GSPRINT5514, 4-link CXP-12, M58-mount, with fan, Color
Работни характеристики
- Тип на сензора
- CMOS, global shutter
- Модел на сензора
- Gpixel Gsprint 5514
- Размер на пиксела
- 5.5 μm × 5.5 μm
- Размер на сензора
- 25.34 mm × 16.9 mm
- Разделителна способност
- 4608 × 3072
- Макс. кадрова честота
- 339 fps @ 4608 × 3072 Bayer GR 8
- Динамичен обхват
- 75 dB
- Отношение сигнал/шум (SNR)
- 44.7 dB
- Усилване
- Supports 1.0 ×, 1.6 ×, 2.3 ×, 2.9 ×, 5.0 ×
- Време на експозиция
- 2 μs to 10 sec
- Режим на експозиция
- Off/Once/Continuous exposure mode
- Монохромна/цветна
- Color
- Формат на пикселите
- Bayer GR 8/10/12
- Обединяване на пиксели (binning)
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Децимация
- Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
- Огледално изображение
- Supports horizontal and vertical reverse image output
Електрически характеристики
- Интерфейс за данни
- CoaXPress with Micro-BNC interface
- Цифрови I/O
- 12-pin P10 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2), and RS-232 × 1.
- Захранване
- 12 VDC to 24 VDC, CXP-0 and CXP-1 connectors support PoCXP
- Консумирана мощност
- Typ. 15.1 W @ 24 VDC
Механични характеристики
- Байонет на обектива
- M58 × 0.75, flange back length 11.48 mm
- Габаритни размери
- 60 mm × 60 mm × 77 mm (2.4" × 2.4" × 3.0") (without lens mount)
- Тегло
- Approx. 790 g (1.7 lb.)
- Степен на защита (IP)
- IP40 (under proper lens installation and wiring)
- Температура
- Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
- Влажност
- 20% RH to 95% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS or frame grabber software meeting with CoaXPress Protocol
- Операционна система
- 32/64-bit Windows 7/10, 64-bit Windows 11, 32/64-bit Linux
- Съвместимост
- CoaXPress, GenlCam
- Сертификати
- CE, RoHS, KC
Основни характеристики
- Resolution of 4608 × 3072, pixel size of 5.5 µm × 5.5 µm.
- Adopts global shutter CMOS to provide high dynamic range, SNR, and high-quality images.
- Adopts CXP-12 interface to transmit data.
- Compatible with CoaXPress Protocol and GenlCam Standard.
