Модел
- Модел на продукта

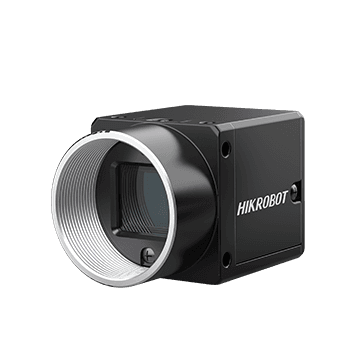

- MV-CH120-20UC
- Тип
- 12MP Area Scan Camera, USB3, XGS12000, Color, V4
Работни характеристики
- Тип на сензора
- CMOS, global shutter
- Модел на сензора
- OnSemi XGS12000
- Размер на пиксела
- 3.2 μm × 3.2 μm
- Размер на сензора
- 1”
- Разделителна способност
- 4096 × 3072
- Макс. кадрова честота
- 28 fps @ 4096 × 3072 Bayer RG 8
- Динамичен обхват
- 68 dB
- Отношение сигнал/шум (SNR)
- 40 dB
- Усилване
- 0 dB to 18 dB
- Време на експозиция
- UltraShort exposure mode: 52 μs to 161 μs Standard exposure mode: 162 μs to 10 sec
- Режим на експозиция
- Off/Once/Continuous exposure mode
- Монохромна/цветна
- Color
- Формат на пикселите
- Mono 8/10/12 Bayer RG 8/10/10Packed/12/12Packed YUV422Packed, YUV422_YUYV_Packed RGB 8, BGR 8
- Обединяване на пиксели (binning)
- Supports 1 × 1, 2 × 2, 4 × 4
- Децимация
- Supports 1 × 1, 2 × 2, 4 × 4
- Огледално изображение
- Supports horizontal and vertical reverse image output
Електрически характеристики
- Интерфейс за данни
- USB 3.0, compatible with USB 2.0
- Цифрови I/O
- 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1(Line 1), and bi-directional non-isolated I/O × 1 (Line 2)
- Захранване
- 9 VDC to 24 VDC, supports USB power supply
- Консумирана мощност
- Typ. 3.2 W @ 5 VDC (USB 3.0 provides power supply)
Механични характеристики
- Байонет на обектива
- C-mount
- Габаритни размери
- 29 mm × 29 mm × 30 mm (1.1" × 1.1" × 1.2")
- Тегло
- Approx. 80 g (0.2 lb.)
- Степен на защита (IP)
- IP40 (under proper lens installation and wiring)
- Температура
- Working temperature: –10 °C to 50 °C (14 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F)
- Влажност
- 20% RH to 95% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS or third-party software meeting with USB3 Vision Protocol
- Операционна система
- 32/64-bit Windows 7/10, 64-bit Windows 11, and 32/64-bit Linux
- Съвместимост
- USB3 Vision,GenICam
- Сертификати
- CE, RoHS, KC
Основни характеристики
- Supports auto or manual adjustment for gain, exposure time, LUT and Gamma correction.
- Supports customized ROI, and horizontal and vertical reverse image output.
- Supports hardware trigger, software trigger and free run mode.
- Compact design with mounting holes on panels for flexible mounting from 4 sides.
- Compatible with USB3 Vision Protocol, GenlCam Standard, and the third-party software based on these protocols and standards.
