Модел
- Модел на продукта

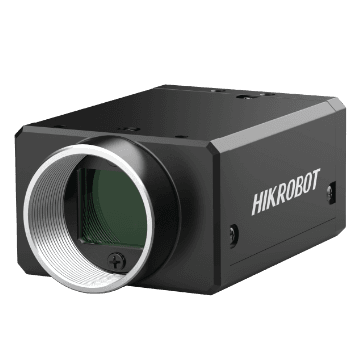

- MV-CH120-10CC
- Тип
- 12MP Area Scan Camera, Camera Link, IMX253, Color
Работни характеристики
- Тип на сензора
- CMOS, global shutter
- Модел на сензора
- Sony® IMX253
- Размер на пиксела
- 3.45 μm × 3.45 μm
- Размер на сензора
- 1.1"
- Разделителна способност
- 4096 × 3000 (Base/Medium/Full), 3840 × 3000 (80-bit)
- Макс. кадрова честота
- 51.4 fps @ 4096 × 3000 Bayer RG 8 (Base/Medium/Full) 68.1 fps @ 3840 × 3000 Bayer RG 8 (80-bit)
- Режим на конфигурация
- Base, Medium, Full, 80-bit
- Геометрия на таповете
- 1X_1Y, 1X2_1Y, 1X4_1Y, 1X8_1Y, 1X10_1Y
- Брой тапове
- 1 Tap, 2 Taps, 4 Taps, 8 Taps, 10 Taps
- Пикселна тактова честота
- 40 MHz, 60 MHz, 70 MHz, 85 MHz
- Динамичен обхват
- 71.6 dB
- Отношение сигнал/шум (SNR)
- 39.7 dB
- Усилване
- 0 dB to 24 dB
- Време на експозиция
- 1 μs to 10 sec
- Режим на експозиция
- Off/Once/Continuous exposure mode
- Монохромна/цветна
- Color
- Формат на пикселите
- Bayer RG 8/10/12, RGB 8
- Обединяване на пиксели (binning)
- Not support
- Децимация
- Not support
- Огледално изображение
- Supports horizontal and vertical reverse image output
Електрически характеристики
- Интерфейс за данни
- Camera Link with SDR interface
- Цифрови I/O
- 6-pin P7 connector provides power and I/O, including opto-isolated input × 1 (Line 0), opto-isolated output × 1 (Line 1), bi-directional non-isolated I/O × 1 (Line 2).
- Захранване
- 9 VDC to 24 VDC
- Консумирана мощност
- Typ. 4.5 W @ 12 VDC
Механични характеристики
- Байонет на обектива
- C-mount
- Габаритни размери
- 44 mm × 29 mm × 59 mm (1.7" × 1.1" × 2.3")
- Тегло
- Approx. 100 g (0.2 lb.)
- Степен на защита (IP)
- IP30 (under proper lens installation and wiring)
- Температура
- Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F)
- Влажност
- 20% RH 80% RH (no condensation)
Общи данни
- Клиентски софтуер
- MVS or frame grabber software meeting with GenlCam Protocol
- Операционна система
- 32/64-bit Windows 7/10, 64-bit Windows 11
- Съвместимост
- Camera Link V2.0, GenlCam
- Сертификати
- CE, RoHS, KC
Основни характеристики
- Supports auto or manual adjustment of gain exposure time, LUT and Gamma correction.
- Supports hardware trigger, software trigger and free run mode, and supports camera triggering via Camera Link frame grabber.
- Supports customized ROI, and horizontal and vertical reverse image output.
- Supports configuration modes of Base, Medium, Full and 80-bit via the Camera Link interface.
- Compatible with Camera Link V2.0 Protocol, GenICam Standard, and the third-party software based on the protocol and standard.
