Safe Brake Assist

Производител: SICK#p673557

Характеристики

Честота на сканиране/честота на изходния сигнал: 20 Hz
Ъгъл на обхват: Horizontal: ≤ 180° in the application / 360° (max.) vertical: 65° (+22.5° to –42.5°)
Ъглова разделителна способност: Horizontal: 0.125° (NAV plane) & 1° vertical: 2.5° (between a NAV plane and another plane) & 5°
Обхват на сканиране за 9% ремисия при 100 kLux (свързан с безопасността): 0.5 m ... 4.5 m (distance relative to the front of the machine)
Обхват на сканиране за 9% ремисия при 10 kLux (свързан с безопасността): 0.5 m ... 4.0 m (distance relative to the front of the machine)
Работен обхват (сензор): 0.5 m ... 60 m
Области на приложение: Outdoor area
Превозни средства: Construction machinery, Agricultural machinery
Клас на лазера: 1 (EN 60825-1:2014, IEC 60825-1:2014)
Светлинен източник: Infrared (wavelength: 850 nm)

Тегло: 3.1 kg, APU: 2.4 kg; multiScan: 0.7 kg; no connecting cables
Захранващо напрежение: 8 V DC ... 17 V DC; Adaptation to 24 V DC possible (DC-DC converter)
Електромагнитна съвместимост (EMC): ISO 7637-1 & ISO 7637-2; ISO 16750-2 (voltage peak); ISO 13766-2
Консумирана мощност: ≤ 80 W, Idle: ~36 W
Степен на защита: IP65 (Industrial PC); IP69K (3D LiDAR sensors)

Функции: Output of safe distance signal via CAN bus; Object position in the Cartesian coordinate system
Наблюдавана зона: Rear of vehicle, front of vehicle with dynamically calculated travel path of the machine
Време за реакция: < 300 ms
Способност за откриване: Worst-case object according to IEC 62998: ; Kneeling person (diameter: 190 mm, height: 1,139 mm, remission factor: 6%) ; For more details, see the operating instructions

CAN (APU): 1x CAN 2.0 A/B (M12 male connector)
Скорост на предаване на данни: 250 kbit/sBaud rate (standard)
Ethernet (APU): 1x GbE 1000 Base-TX, 4 x GbE PoE; For service: 1 x GbE port (M12 male connector, X-coded)

Работна температура на околната среда: –30 °C ... +50 °C; Accessories are required for operation during maximum solar heating
Температура на околната среда, съхранение: –40 °C ... +85 °C
Устойчивост на околна светлина: 100,000 lx
Устойчивост на удар (DIN EN 60068-2-27): 30 g; 11 ms

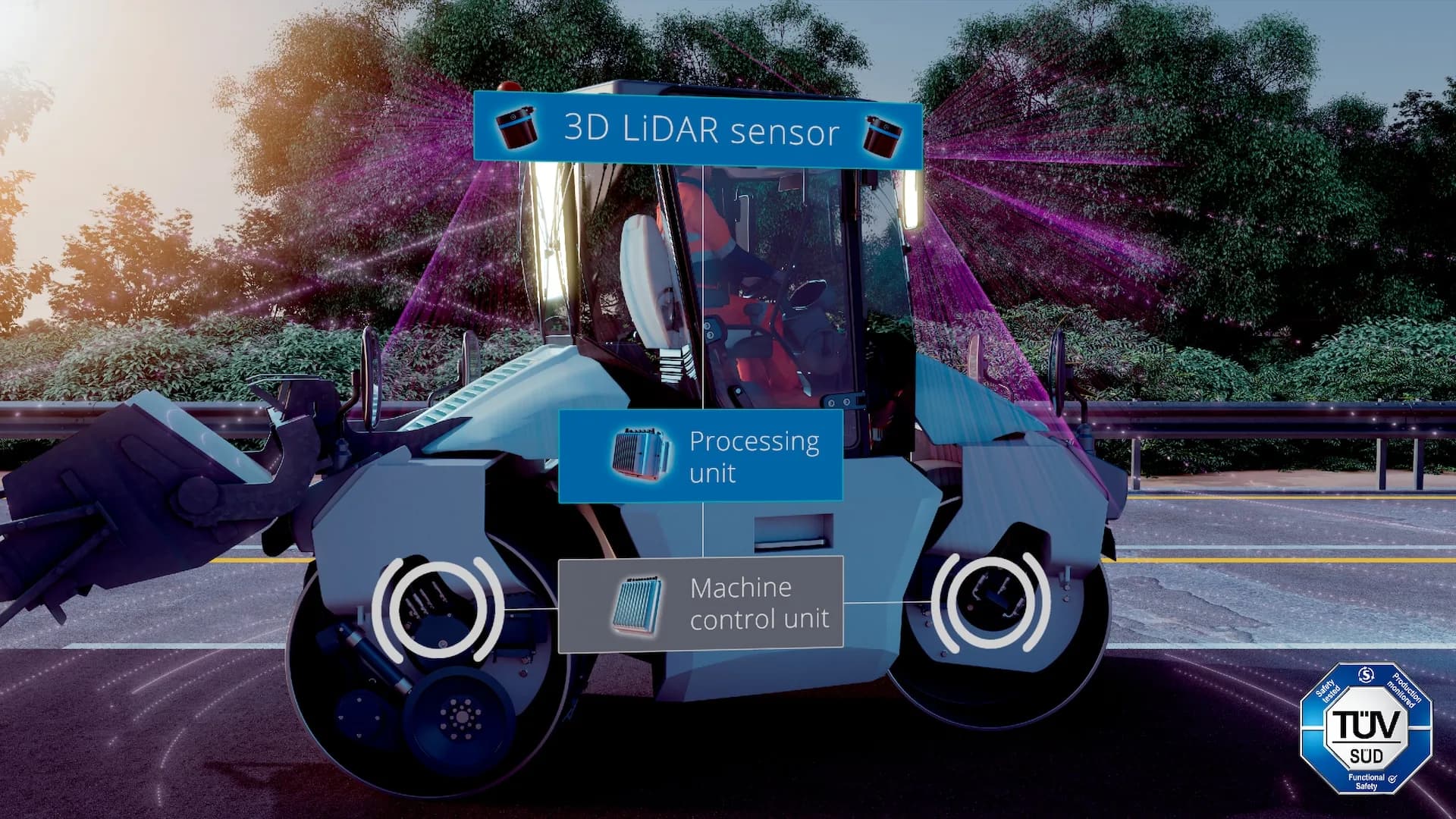

Комплект на доставката: The components of the safety system are ordered via their individual part numbers. Proper use and functional scope is only assured if assembled and commissioned according to the operating instructions. The safety distance signal of the system needs to be integrated into the overall control system of the particular machine.; 2 x multiScan 136 (3D LiDAR sensor, variant for this safety system); 1 x APU Application Processing Unit (industrial PC for data processing); 2 x DC-DC voltage converter (voltage converter for on-board power); 2 x Ethernet cable (data cable - sensors to IPC)
