Характеристики
- Част от системата
- sensor
- Вариант

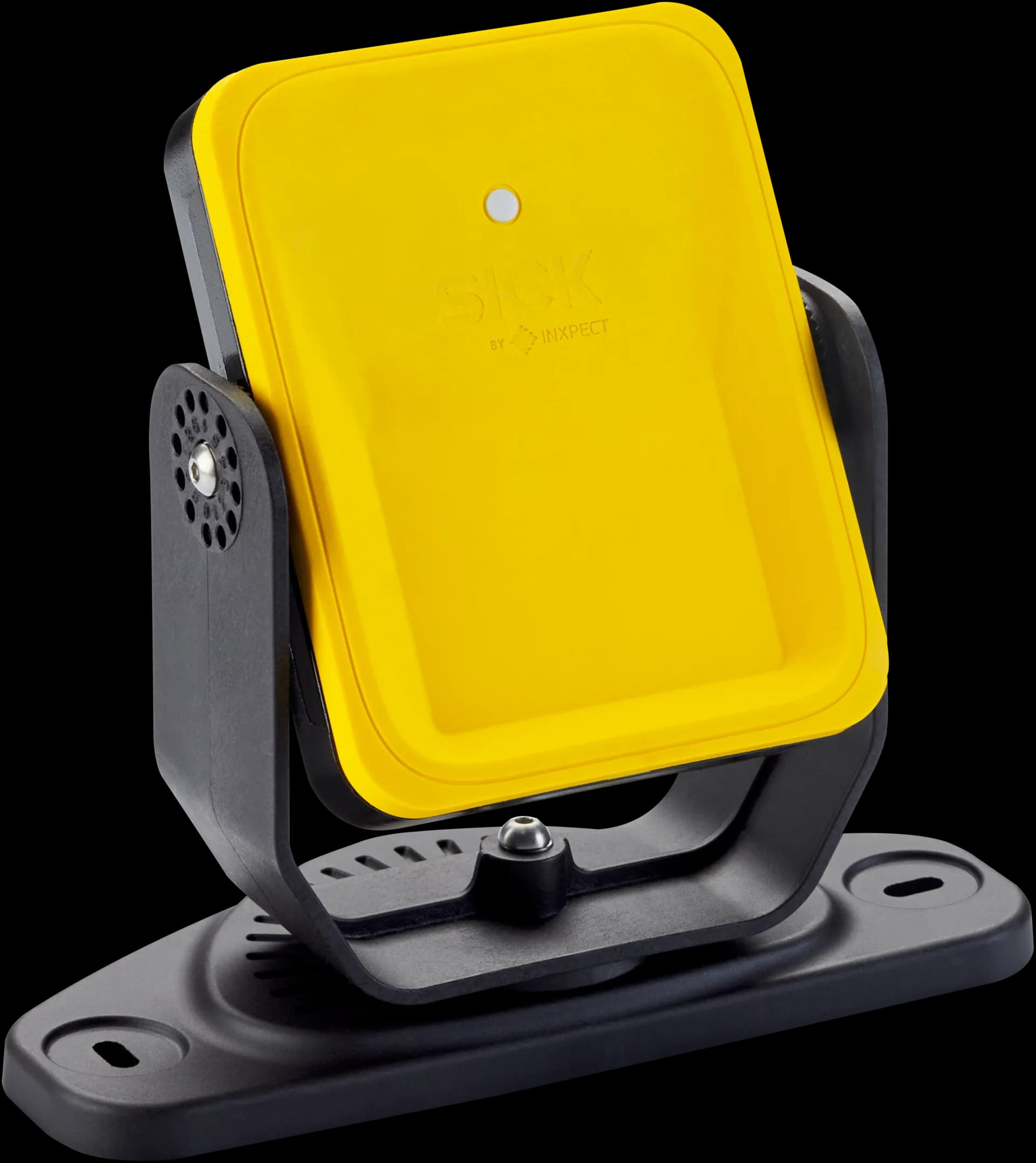

- safeRS3 9 m 12°vFOV
- Обозначение на производителя
- S203A (Model), WLSK (Type)
- Приложение
- Indoor / Outdoor
- Обхват
- Stationary
- Обхват на защитното поле
- 0.2 m ... 9 m
- Брой едновременно наблюдавани полета
- 4
- Брой полета
- 128
- 0.2 m ... 5 m
- 10° ... 100°, adjustable in 10° intervals (horizontal plane)
- 5 m ... 9 m
- 10° ... 40°, adjustable in 10° intervals (horizontal plane)
- Време за реакция
- ≤ 100 ms
- Стационарни приложения
- 1.6 m/s
- Комплект на доставката
- safeRS3 sensor; Two-axis/three-axis bracket; Safety instruction; Mounting instructions; Operating instructions for download; safeRS3 Designer (configuration and diagnostic software) for download; The evaluation unit must be ordered separately.
Параметри, свързани с безопасността
- Ниво на интегритет на безопасността (SIL)
- SIL 2 (IEC 62061)
- Категория
- Category 3 (EN ISO 13849)
- Ниво на изпълнение (PL)
- PL d (EN ISO 13849)
- Средна вероятност за опасен отказ на час (PFHD)
- For details, see operating instructions, “Safety-related parameters” section
- Средно време до опасен отказ (MTTFD)
- 42 years (IEC 60050)
- Време на мисията (TM)
- 20 years (EN ISO 13849)
- Безопасно състояние при повреда
- At least one OSSD pair is in the OFF state.
Функции
- Блокировка на повторното пускане
- ✔
- Заглушаване (Muting)
- ✔
- Защита срещу манипулиране
- ✔
- Безопасно откриване на човек
- ✔
Интерфейси
- Захранващо напрежение и предаване на сигнала
- Male connector, M12, 5-pin, A-coded
Електроника
- Захранващо напрежение Vs
- 12 V DC, ± 20 %
- Консумирана мощност
- ≤ 1 A
- Консумирана мощност
- ≤ 4.7 W
Механика
- Размери (Ш×В×Д)
- 85 mm x 107 mm x 71 mm
- Сензор
- PA 66
- Изглед отзад
- Aluminum
- Скоба
- PA 66, Glass fiber
Условия на околната среда
- Степен на защита
- IP67 (IEC 60529)
- Работна температура на околната среда
- –30 °C ... +60 °C
- Температура на съхранение
- –40 °C ... +80 °C
Друга информация
- Честотна лента
- 61.2 GHz ... 63.4 GHz
- Мощност на предавателя
- ≤ 16 dBm
- Клас на радиооборудването
- Class 1 (2014/53 / EU, + Delegated Regulation 2022/30)
- Метод на детекция
- FMCW radar for motion detection
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- China RoHS
- ✔
- Сертификат cUL
- ✔
- Сертификат за ЕО изследване на типа
- ✔
- Сертификат за радиооборудване, Обединени арабски емирства
- ✔
- Сертификат за радиооборудване, Аржентина
- ✔
- Сертификат за радиооборудване, Австралия
- ✔
- Сертификат за радиооборудване, Канада
- ✔
- Сертификат за радиооборудване, ЕС
- ✔
- Сертификат за радиооборудване, Хонконг
- ✔
- Сертификат за радиооборудване, Япония
- ✔
- Сертификат за радиооборудване, Мексико
- ✔
- Сертификат за радиооборудване, Нова Зеландия
- ✔
- Сертификат за радиооборудване, САЩ
- ✔
- Декларация на производителя за RoHS
- ✔
- Информация съгласно чл. 3 от Акта за данните (Регламент (ЕС) 2023/2854)
- ✔
