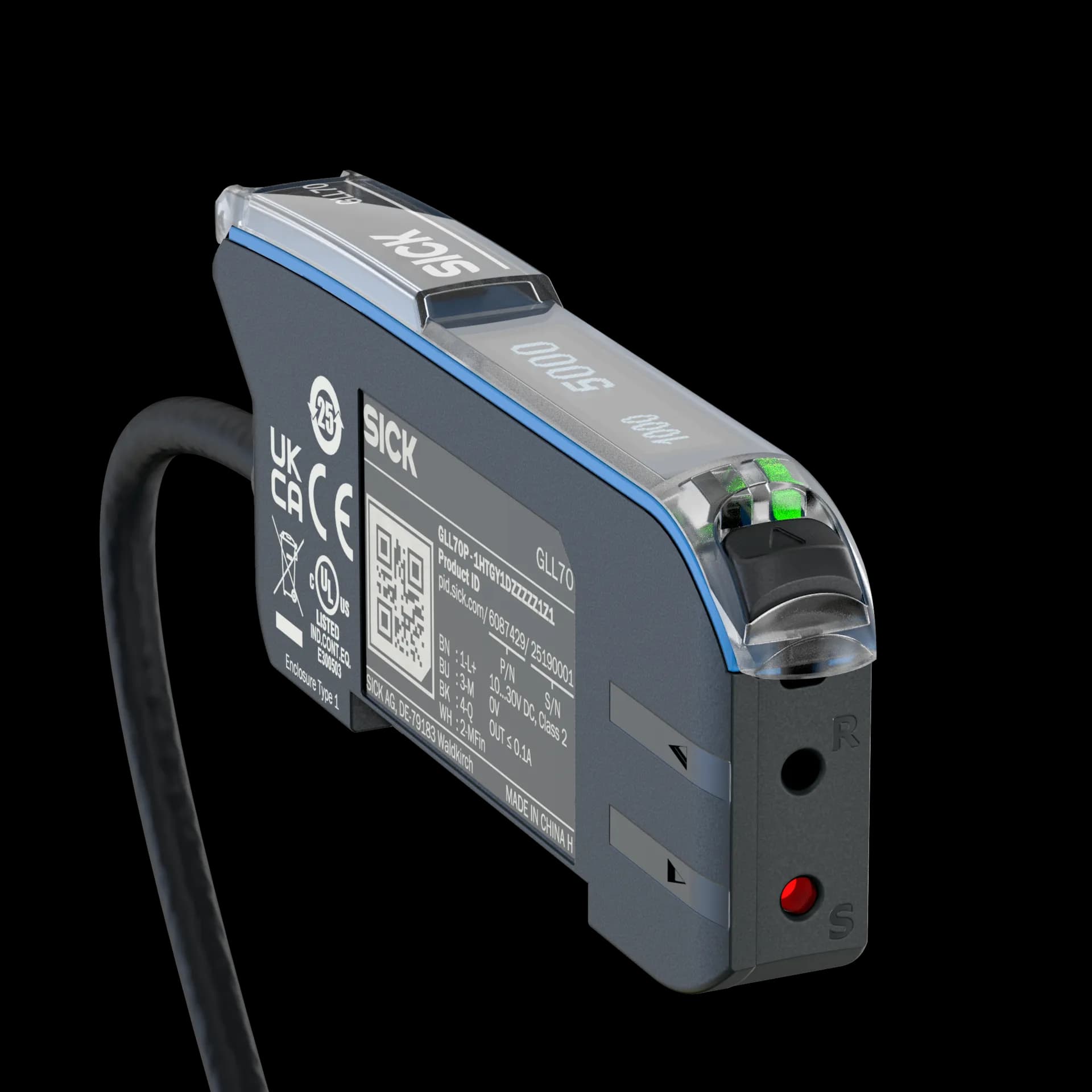

GLL70P-1HTGY1DZZZZZ1Z1

Производител: SICK#6087429

Характеристики

Тип на устройството: Fiber-optic amplifier
Тип на устройството (подробно): Stand-alone
Принцип на действие – подробности: Depending on the optical fiber cable used
Обхват на детекция, макс.: Depending on the optical fiber cable used
Светлинен източник: LED
Вид светлина: Visible red light
Нормативна препратка: EN 62471:2008-09 | IEC 62471:2006, modified
Маркировка на рисковата група на LED: Free group
Дължина на вълната: 660 nm
Среден срок на експлоатация: 100,000 h at Ta = +25 °C
Проводник/извод: For deactivation of the sender and execution of test logic; For setting the sensing range; For synchronizing the output signal with the trigger signal
Дисплей + бутони за управление: For configuring the sensor parameters
Зелен светодиод: Operating indicator; Static on: power on
Жълт светодиод: Status of digital output; Permanently on: Switching output active; Permanently off: Digital output not active; Flashing: Executing teach-in/teach-in error
Дисплей: Display of sensor functions; Menu languages. German, English, Chinese, Korean

Захранващо напрежение UB: 10 V DC ... 30 V DC
Пулсации: ± 10 %
Консумиран ток: ≤ 50 mA
Клас на защита: III
Брой: 1
Тип: PNP
Сигнално напрежение PNP HIGH/LOW: Approx. UB-2.5 V / 0 V
Сигнално напрежение NPN HIGH/LOW: Approx. UB / < 2.5 V
Изходен ток Imax.: ≤ 100 mA
Защита на веригата на изходите: Reverse polarity protected
Време за реакция: ≤ 50 µs
Честота на превключване: 10 kHz
Времеви функции: Switch-on delay
Време на закъснение: Adjustment via operating buttons, 0 ms ... 30,000 ms
Брой: 1
Функция на извод 4/черен (BK): Digital output, object present → Output Q HIGH
Функция на извод 4/черен (BK) – Подробности: The pin 4 function of the sensor can be configured
Функция на извод 2/бял (WH): Teach-in input
Функция на извод 2/бял (WH) – Подробности: The pin 2 function of the sensor can be configured

Степен на защита: IP50 (EN 60529)
Работна температура на околната среда: –25 °C ... +55 °C
Температура на околната среда, съхранение: –40 °C ... +70 °C
Устойчивост на околна светлина, тип.: Artificial light: ≤ 16,000 lx; Sunlight: ≤ 67,000 lx
Устойчивост на удар: 50 g, 11 ms (3 positive and 3 negative shocks along X, Y, Z axes, 18 total shocks (EN60068-2-27))
Устойчивост на вибрации: 10 Hz ... 55 Hz (Amplitude 1.5 mm, 3 x 120 min (EN60068-2-6))
Влажност на въздуха: 35 % ... 85 %, relative humidity (no condensation)
Електромагнитна съвместимост (EMC): EN 60947-5-2
UL File №: NRKH.E300503 & NRKH7.E300503

Функция таймер: Deactivated; Switch-on delay; Off delay; ON and OFF delay; Impulse (one shot); Switch-on delay and pulse
Инвертиране: Yes
