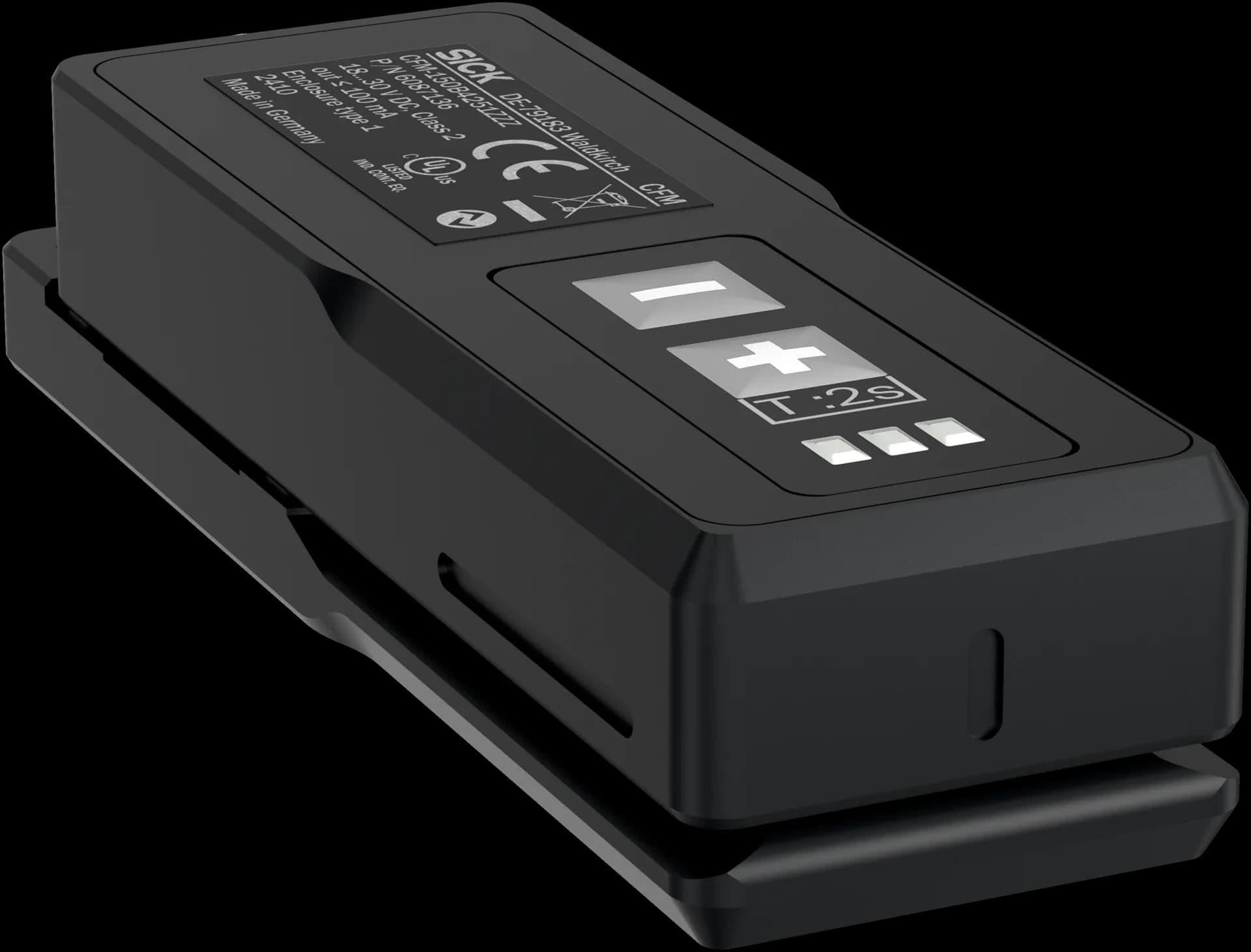

CFM-150B4251ZZZ

Производител: SICK#6087136

Характеристики

Принцип на действие: Capacitive
Конструкция на корпуса: Middle
Размери (Ш×В×Д): 32 mm x 22.7 mm x 102 mm
Ширина на вилката: 1 mm
Дълбочина на вилката: 50 mm
Зона на детекция: 22 mm
Детекция на етикети: ✔
Дебелина на етикета: 0.9 mm
Минимален откриваем обект (MDO): Label size: 2 mm ; Label gap: 2 mm
Режим на работа: Standard ; High Precision ; High Speed
Повторяемост: Standard:
Дисплей: LED indicator green: power on; LED indicator, yellow: Status switching output Q; Red LED indicator: Teach-in error
Настройка: Plus/minus button, cable (Teach-in, sensitivity, light/dark switching, Teach-in dynamic)
Режим на обучение (Teach-in): 1-point teach-in; Teach-in dynamic
Средно време до опасен отказ (MTTFD): 130 years

IO-Link: ✔ , V1.1
Скорост на предаване на данни: COM2 (38,4 kBaud)
Време на цикъла: 3.2 ms
VendorID: 26
DeviceID HEX: 0x80036F
DeviceID DEC: 8389487
Дължина на процесните данни: 32 Bit
Структура на процесните данни A: Bit 0 = switching signal QL1; Bit 1 = switching signal QL2; Bit 2 ... 15 = empty; Bit 8 ... 15 = scale; Bit 16 … 31 = measured value
Цифров изход: Q1
Брой: 1

Захранващо напрежение: 18 V DC ... 30 V DC
Пулсации: < 10 %
Консумиран ток: 40 mA
Време за инициализация: < 300 ms
Честота на превключване: 1.1 kHz
Време за реакция: 600 µs / Standard; 1,200 µs / High Precision; 300 µs / High Speed
Превключващ изход: Push-pull: PNP/NPN ; PNP ; NPN
Превключващ изход (напрежение): Push-pull: PNP/NPN High = UV - V ≤ 2.8 V / LOW approx. 0 V; NPN: HIGH = approx. UV / LOW ≤ 2.8 V
Режим на превключване: Light/dark switching
Изходен ток Imax.: 100 mA
Клас на защита: III
Защита на веригата: UV connections, reverse polarity protected; Output Q short-circuit protected; Protection against voltage spikes at the power supply
Тип на свързване – подробности: Rear view
BN 1: + (L+)
WH 2: MFIn/Out
BU 3: - (M)
BK 4: Q/C
