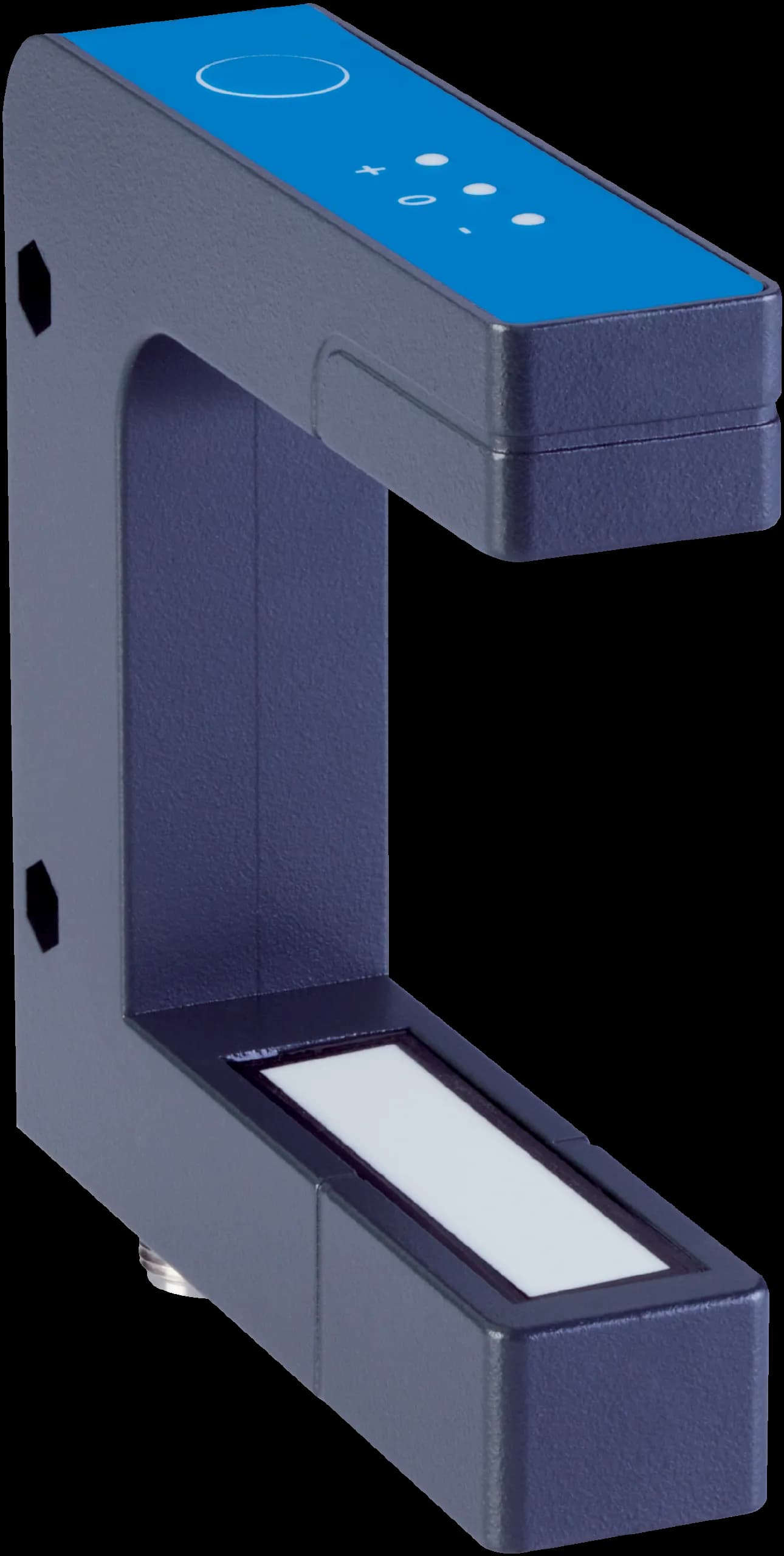

UFW6-73B717ZZZ

Производител: SICK#6086481

Характеристики

Принцип на действие: Ultrasonic detection principle
Конструкция на корпуса: Fork shaped
Размери (Ш×В×Д): 23.5 mm x 97 mm x 97.5 mm
Ширина на вилката: 60 mm
Дълбочина на вилката: 73 mm
Зона на детекция: 40 mm
Разделителна способност: 0.01 mm
Повторяемост: ± 0.1 mm
Дисплей: LED green: Material edge aligned with the material positioning marking; LED yellow: Material edge not aligned with the material positioning marking or outside detection area
Настройка: Teach-in button, cable (One Point Adjustment, Two Point Adjustment, analog output: current/voltage, rising/falling)
Режим на обучение (Teach-in): One Point Adjustment; Two Point Adjustment
Средно време до опасен отказ (MTTFD): 531 years

IO-Link: ✔ , V1.1
Скорост на предаване на данни: COM3 (230,4 kBaud)
Време на цикъла: 4 ms
VendorID: 26
DeviceID HEX: 8389480
DeviceID DEC: 0x800368
Дължина на процесните данни: 32 Bit
Структура на процесните данни A: Bit 0 = switching signal QL1; Bit 1 … 7 = empty; Bit 8 ... 15 = scale; Bit 16 … 31 = measured value
Аналогов изход: QA
Брой: 1
Тип: Current output / voltage output
Ток: 4 mA ... 20 mA
Напрежение: 0 V ... 10 V
Цифров изход: Q1
Брой: 1

Захранващо напрежение: 20 V DC ... 30 V DC
Пулсации: < 10 %
Консумиран ток: 60 mA
Време за инициализация: < 300 ms
Ултразвукова честота: 170 kHz
Време за реакция: 6 ms
Превключващ изход: Push-pull: PNP/NPN
Превключващ изход (напрежение): Push-pull: PNP/NPN High = UV - < 3 V/Low: ≤ 3 V
Изходен ток Imax.: 100 mA
Клас на защита: III
Защита на веригата: UV connections, reverse polarity protected; Output Q short-circuit protected; Interference pulse suppression
BN 1: + (L+)
WH 2: QA
BU 3: - (M)
BK 4: Q/C
GY 5: MFIn/Out

Материал на корпуса: Zinc diecast; PBT
Материал на активната повърхност: Ultrasonic transducer: polyurethane foam, glass epoxy resin
Тегло: Approx. 280 g
