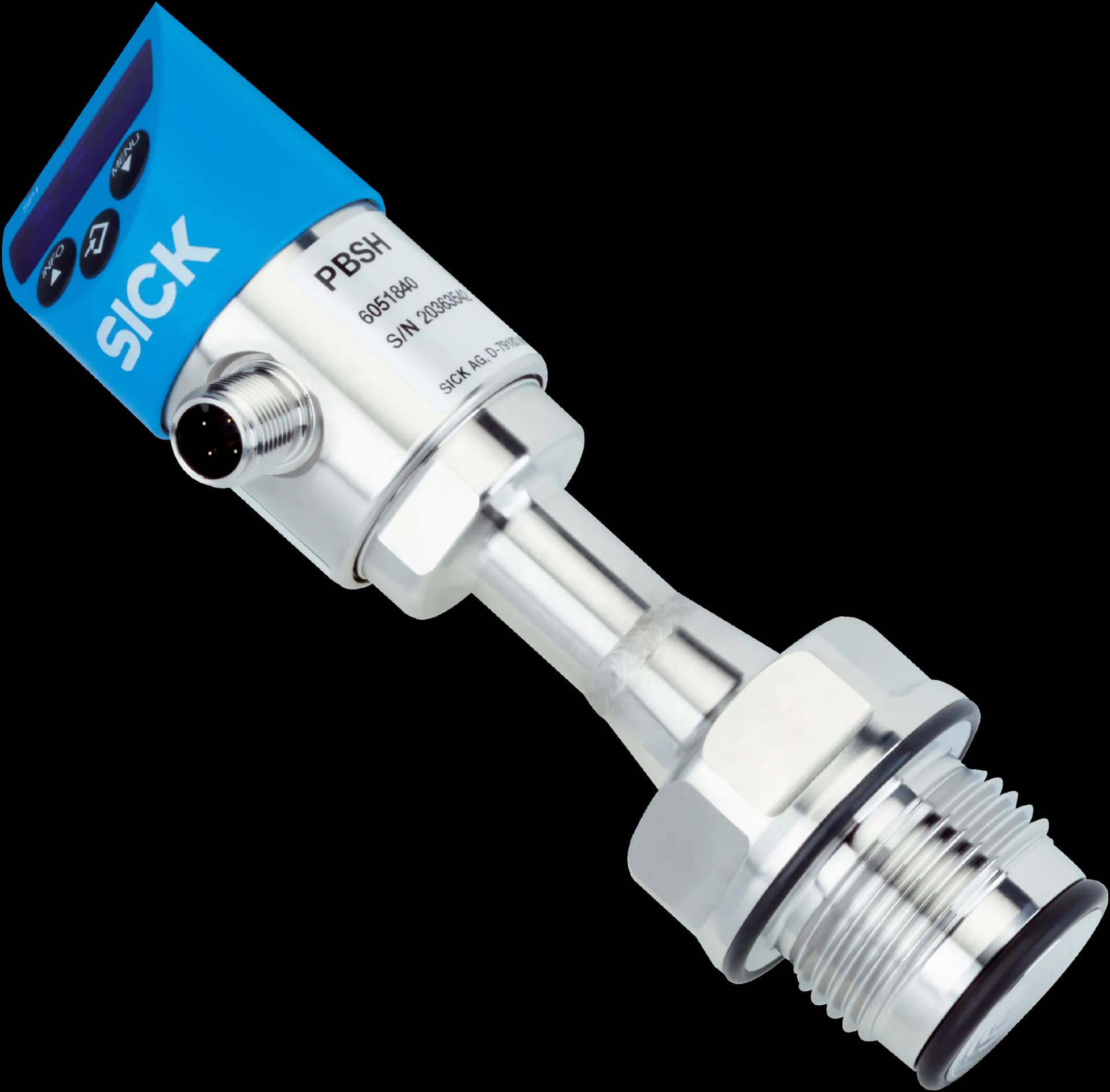

PBSH-CB025SHGEENMA0Z

Производител: SICK#6071282

Характеристики

Измервана среда: Liquid, gaseous
Вид налягане: Compound pressure
Мерна единица за налягане: bar
Обхват на измерване: –1 bar ... 24 bar
Устойчивост на свръхналягане: 2-fold
Температура на процеса: –20 °C ... +125 °C
Максимален омичен товар RA: ≤ 0.5 kΩ, 4 mA ... 20 mA (RA ≤ 0.5 kOhm); 0 V ... 10 V (RA > 10 kOhm)
Настройка на нулевата точка: Max. + 3 % of span
Изходен сигнал: IO-Link/PNP + 4 mA ... 20 mA
Завъртаем корпус: Display against housing with electrical connection: 330 °; Housing against process connection: 320 °
Дисплей: 14-segment-LED, blue, 4-digits, height 9 mm, electronically turnable by 180°; Accuracy: ≤ 1 % of span ± 1 digit; Update: 1,000, 500, 200, 100 ms (adjustable)

Комуникационен интерфейс: IO-Link
Комуникационен интерфейс – подробности: IO-Link V1.1
Присъединяване към процеса: G 1 hygienic flush-mounted
Части в контакт със средата: Process connection: 316L stainless steel
Вътрешна предавателна течност: Medical white oil, FDA compliant according to CFR 172.878 and 21 CFR 178.3620(a), compliant to USP, EP, and JP
Материал на корпуса: Lower body: stainless steel 304, Plastic head: PC + ABS, Buttons: TPE-E, Display window: PC
Тип на свързване: M12 round connector x 1, 4-pin
Захранващо напрежение: 15 V DC ... 35 V DC
Консумирана мощност: Max. 70 mA
Общ консумиран ток: Max. 170 mA (incl. switching current)
Електрическа безопасност: Protection class: III; Overvoltage protection: 40 V DC; Short-circuit protection: QA, Q1, Q2 towards M; Reverse polarity protection: L+ to M
Изолационно напрежение: 500 V DC
Съответствие CE: EMC directive: 2004/108/EC, EN 61326-2-3
Уплътнение: EPDM
Степен на защита: IP65 ; IP67
Клас на защита III: ✔

Нелинейност: ≤ ± 0.5 %, of span (Best Fit Straight Line, BFSL) according to IEC 61298-2
Точност: ≤ ± 1 %, of the span (including non-linearity, hysteresis, zero point and full scale error (corresponds to error of measurement as per IEC 61298-2))
Точност на настройка на превключващите изходи: ≤ ± 0.5 % of span
Време за реакция: 3 ms
Дълготраен дрейф/едногодишна стабилност: ≤ ± 0.2 % of span to IEC 61298-2
Температурен коефициент в номиналния температурен диапазон: Typical TC of the zero point: in temperature range 0 °C ... 20 °C: 0.7% of the range / 10 K; in temperature range 20 °C ... 80 °C: 0.2% of span / 10 K. ; Typical TC of span: in temperature range 0 °C ... 80 °C: 0.1% of span / 10 K
Номинален температурен диапазон: 0 °C ... +80 °C

Температура на околната среда, работа: –20 °C ... +80 °C
Температура на съхранение: –20 °C ... +80 °C
Относителна влажност: 45 % ... 75 %
Ударно натоварване: 50 g according to IEC 60068-2-27 (mechanical shock)
Вибрационно натоварване: 10 g according to IEC 60068-2-6 (vibration under resonance)
