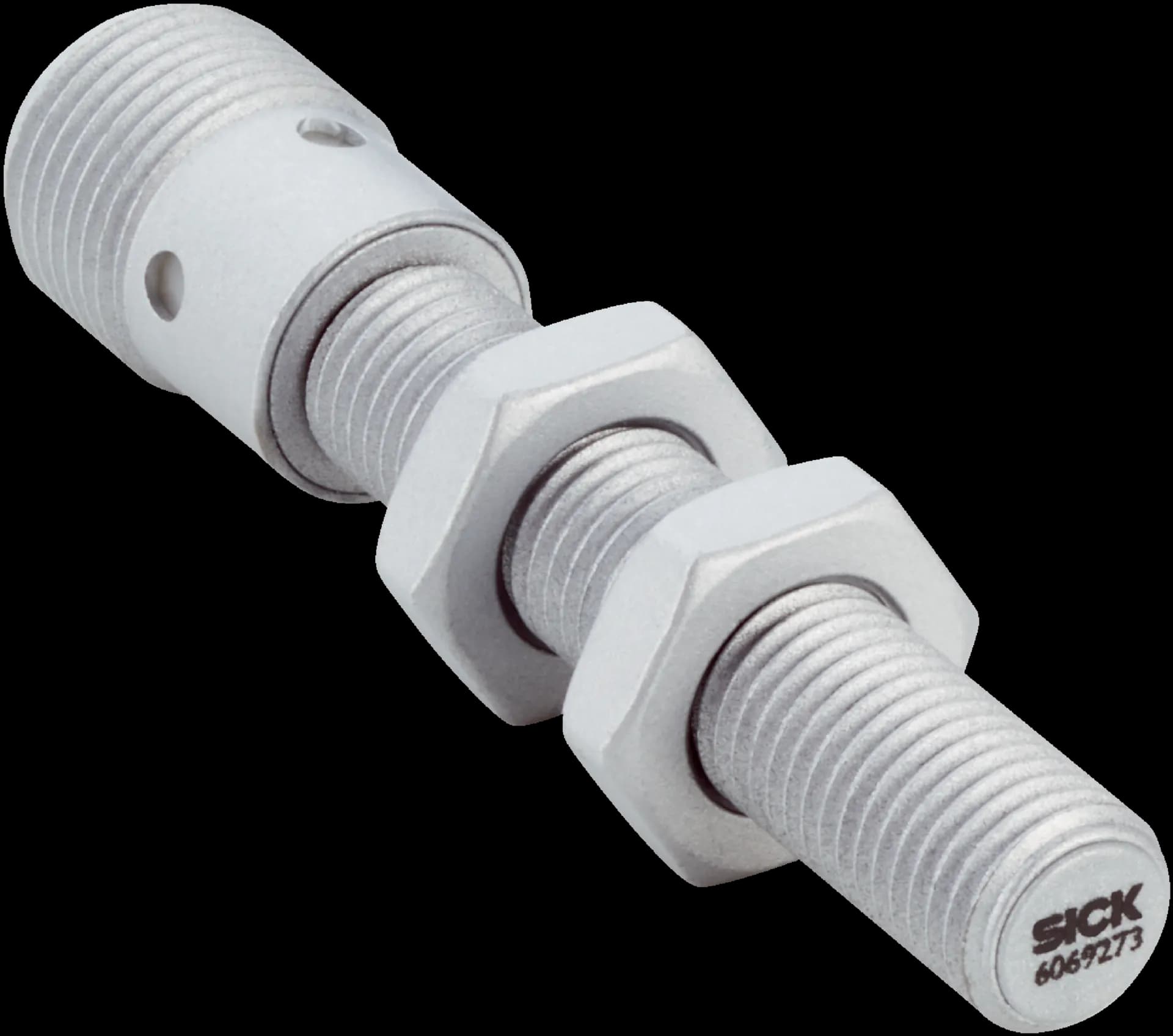

Характеристики
- Корпус
- Metric
- Корпус
- Standard design
- Размер на резбата
- M8 x 1
- Диаметър
- Ø 8 mm
- Обхват на детекция Sn
- 2 mm
- Гарантиран обхват на детекция Sa
- 1.6 mm
- Начин на монтаж
- Flush
- Честота на превключване
- 1,000 Hz
- Тип на свързване
- Male connector M12, 4-pin
- Превключващ изход
- PNP
- Превключващ изход – подробности
- PNP
- Функция на изхода
- NO
- Схема на свързване
- DC 3-wire
- Степен на защита
- IP68
- Специални характеристики
- Reduction factor 1, Magnetic-field-resistant
- Специални приложения
- Welding range, Difficult application conditions
- Комплект на доставката
- Mounting nut, brass, PTFE coating (2x); Washer, brass, PTFE coating, with locking teeth (2x)
Механика/електроника
- Захранващо напрежение
- 10 V DC ... 30 V DC
- Пулсации
- ≤ 10 %
- Пад на напрежението
- ≤ 1.8 V
- Хистерезис
- 3 % ... 15 %
- Възпроизводимост
- ≤ 2 %
- Температурен дрейф (на Sr)
- ≤ ± 10 % ≤ ± 15 %
- Електромагнитна съвместимост (EMC)
- According to EN 60947-5-2
- Продължителен ток Ia
- ≤ 150 mA
- Ток на празен ход
- ≤ 15 mA
- Ток в изключено състояние
- ≤ 0.1 mA
- Защита от късо съединение
- ✔
- Напрегнатост на магнитното поле
- ≤ 100 mT
- Устойчивост на удар и вибрации
- 30 g, 11 ms / 10 ... 55 Hz, 1 mm
- Работна температура на околната среда
- –30 °C ... +85 °C
- Материал на корпуса
- PTFE coating, stainless steel
- Материал на активната повърхност
- Plastic, PTFE coating
- Дължина на корпуса
- 57 mm
- Дължина на резбата
- 40 mm
- Момент на затягане, макс.
- Typ. 5 Nm
- Клас на защита
- II
- UL File №
- E191603
Параметри, свързани с безопасността
- Средно време до опасен отказ (MTTFD)
- 139 years
- Среден диагностичен обхват (DCavg)
- 0%
- Време на мисията (TM)
- 20 years
Редукционни коефициенти
- Забележка
- The values are reference values which may vary
- Коефициент на намаляване
- Reduction factor 1
- Неръждаема стомана (V2A, 304)
- 1
- Алуминий (Al)
- 1
- Мед (Cu)
- 1
- Месинг (Br)
- 1
Указание за монтаж
- Забележка
- Associated graphic see "Installation"
- A
- 8 mm
- B
- 8 mm
- C
- 8 mm
- D
- 6 mm
- E
- 0 mm
- F
- 12 mm
- G
- 24 mm
Сертификати
- ЕС декларация за съответствие
- ✔
- China RoHS
- ✔
- Освободен от китайската задължителна сертификация (CCC)
- ✔
- Сертификат cULus
- ✔
Класификации
- ECLASS 5.1.4
- 27270101
- ECLASS 6.0
- 27270101
- ECLASS 7.0
- 27270101
- ECLASS 8.0
- 27270101
- ECLASS 9.0
- 27270101
- ECLASS 10.0
- 27270101
- ECLASS 11.0
- 27270101
- ECLASS 12.0
- 27274001
- ECLASS 13.0
- 27274001
- ECLASS 14.0
- 27274001
- ECLASS 15.0
- 27274001
- ETIM 6.0
- EC002714
- ETIM 7.0
- EC002714
- ETIM 8.0
- EC002714
- ETIM 9.0
- EC002714
- ETIM 10.0
- EC002714
- UNSPSC 091201.0
- 39121500
- UNSPSC 100501.0
- 39121500
- UNSPSC 111201.0
- 39121500
- UNSPSC 120901.0
- 39121500
- UNSPSC 131201.0
- 39122230
- UNSPSC 140801.0
- 39122230
- UNSPSC 151101.0
- 39122230
- UNSPSC 160901.0
- 39122230
- UNSPSC 171001.0
- 39122230
- UNSPSC 180801.0
- 39122230
- UNSPSC 190501.0
- 39122230
- UNSPSC 200601.0
- 39122230
- UNSPSC 210901.0
- 39122230
- UNSPSC 220601.0
- 39122230
- UNSPSC 230701.0
- 39122230
- UNSPSC 240301.0
- 39122230
- UNSPSC 250901.0
- 39122230
- UNSPSC 260801.0
- 39122230
