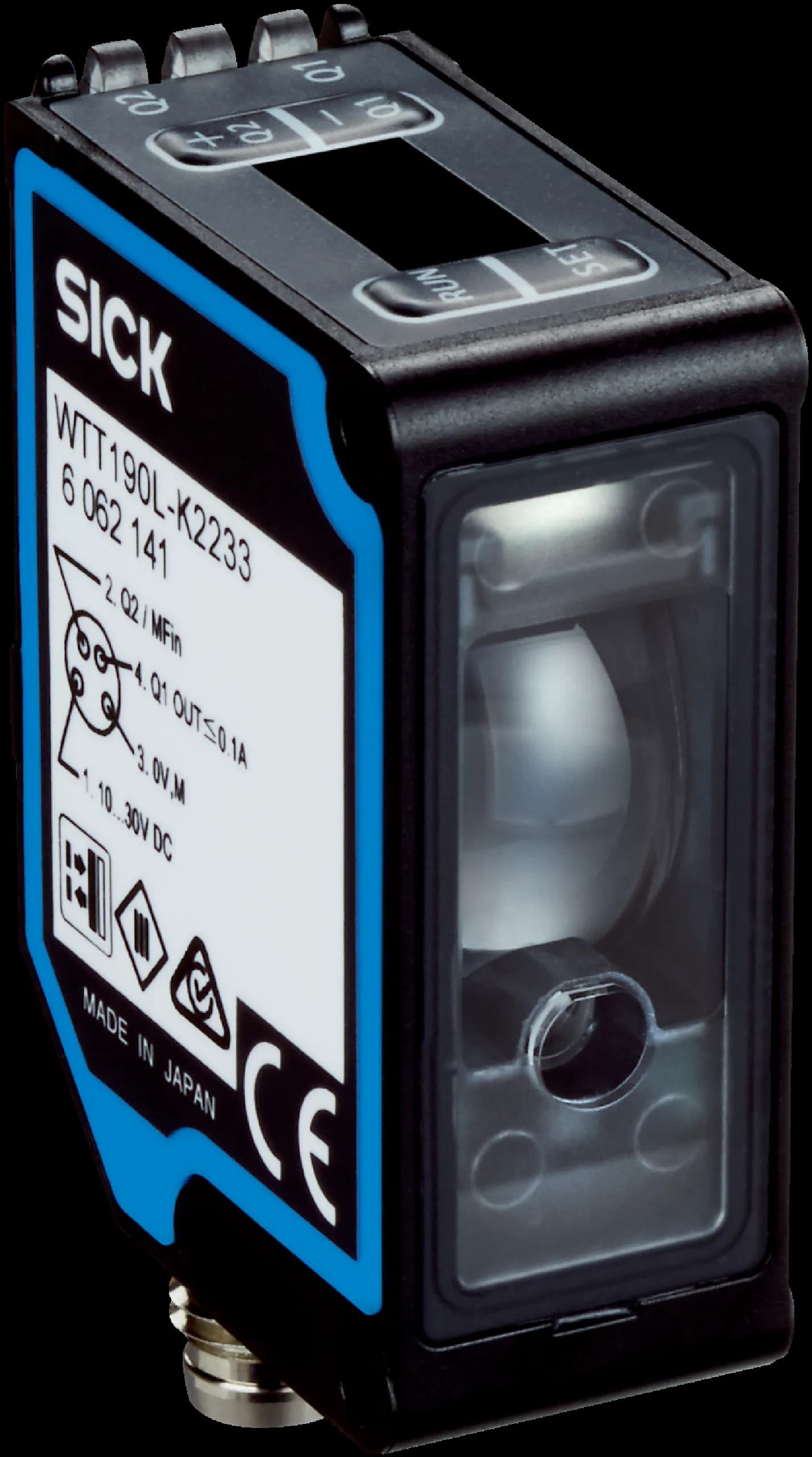

WTT190LC-B2233A00

Производител: SICK#6067745

Характеристики

Принцип на действие: Photoelectric proximity sensor
Принцип на действие – подробности: Background suppression, Optical time-of-flight, distance value
Конструкция на корпуса (излъчване на светлината): Rectangular
Обхват на детекция, макс.: 200 mm ... 3,000 mm
Обхват на детекция: 200 mm ... 3,000 mm
Вид светлина: Visible red light
Светлинен източник: Laser
Размер на светлинното петно (разстояние): Ø 12 mm (3,000 mm)
Дължина на вълната: 658 nm
Клас на лазера: 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
Настройка: Single teach-in button (2 x), local user interface with display and button (2 x), IO-Link
Конфигурация на извод 2: External input, Teach-in input, Sender off input, Detection output, logic output
Комплект на доставката: BEF-W190 mounting bracket
Средно време до опасен отказ (MTTFD): 170.9 years
Среден диагностичен обхват (DCavg): 0 %

Комуникационен интерфейс: IO-Link V1.1
Комуникационен интерфейс – подробности: COM3 (230,4 kBaud)
Време на цикъла: 1 ms
Дължина на процесните данни: 32 Bit
Структура на процесните данни: Bit 0 = switching signal QL1; Bit 1 = switching signal QL2; Bit 2 = detection signal Qint.1; Bit 3 = detection signal Qint.2; Bit 4 = detection signal Qint.3; Bit 5 = detection signal Qint.4; Bit 6 = detection signal Qint.5; Bit 7 = detection signal Qint.6; Bit 8 = detection signal Qint.7; Bit 9 = detection signal Qint.8; Bit 10 ... 15 = empty; Bit 16 ... 31 = distance value
VendorID: 26
DeviceID HEX: 0x8001D3
DeviceID DEC: 8389075

Захранващо напрежение UB: 10 V DC ... 30 V DC
Пулсации: pp
Консумиран ток: 75 mA
Превключващ изход: Push-pull: PNP/NPN
Брой превключващи изходи: 2 (Q1, Q2)
Режим на превключване: Light/dark switching
Избор на режим на превключване: Selectable via menu
Изходен ток Imax.: ≤ 100 mA
Време за реакция: 0.6 ms ; 0.8 ms ; 1 ms ; 1.8 ms; 3.4 ms; 6.6 ms; 13 ms; 25.8 ms; 51.4 ms; 102.6 ms
Честота на превключване: 833 Hz, 625 Hz, 500 Hz, 278 Hz, 147 Hz, 76 Hz, 38 Hz, 19 Hz, 10 Hz, 4.9 Hz
Аналогов изход: -
Вход: MF = multifunctional input and output, programmable
Защита на веригата: A ; B ; C
Клас на защита: III
Степен на защита: IP67
Време за загряване: < 5 min
Време за инициализация: < 300 ms

Име на Smart Task: Base logics
Логическа функция: Direct; AND; OR; WINDOW; Hysteresis
Функция таймер: Deactivated; Switch-on delay; Off delay; ON and OFF delay; Impulse (one shot)
Инвертиране: Yes
Превключващ сигнал QL1: Switching output
Превключващ сигнал QL2: Switching output
