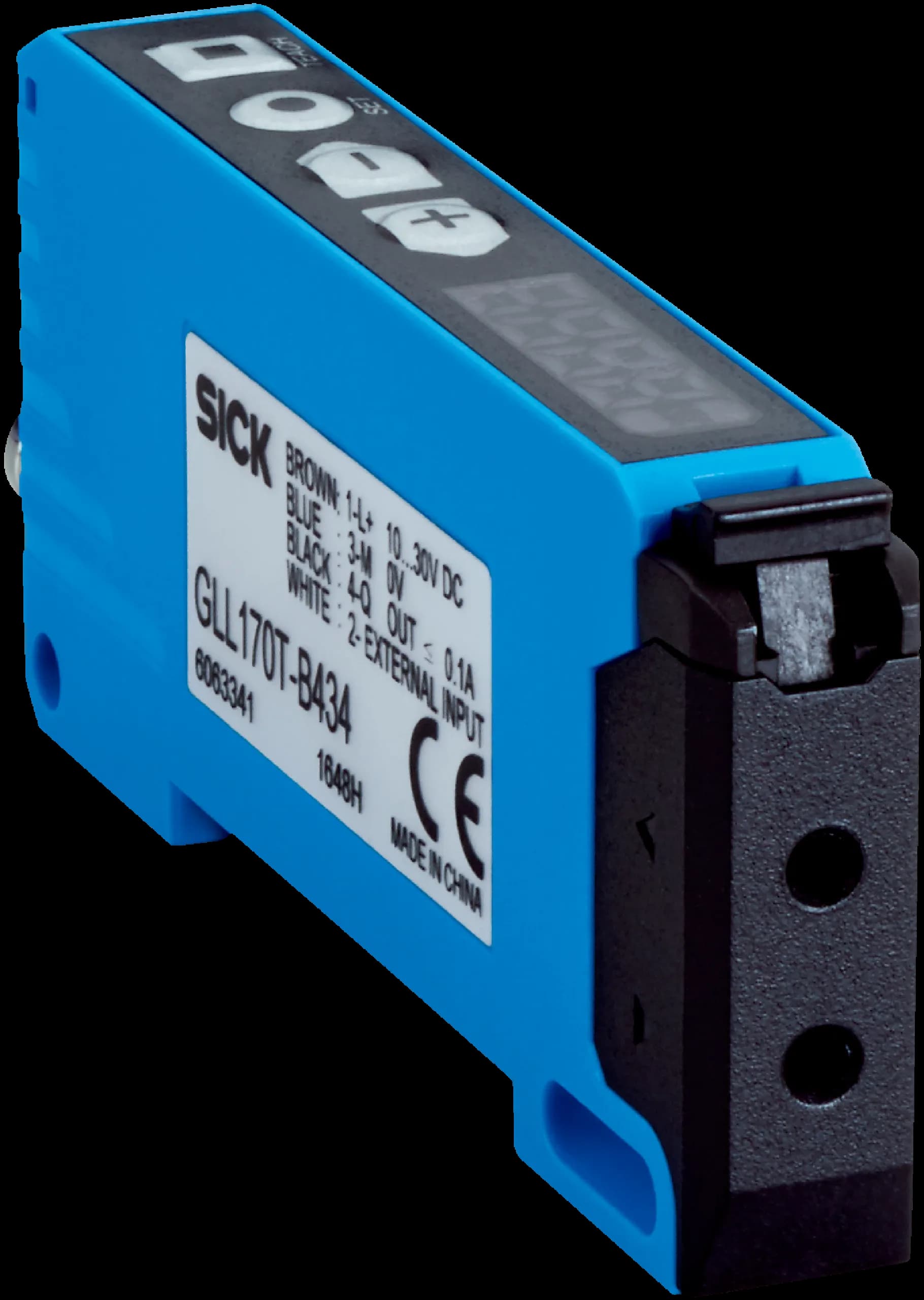

GLL170T-B434

Производител: SICK#6063341

Характеристики

Тип на устройството: Fiber-optic amplifier
Тип на устройството (подробно): Stand-alone
Принцип на действие – подробности: Depending on the optical fiber cable used
Обхват на детекция, макс.: Depending on the optical fiber cable used
Светлинен източник: LED
Вид светлина: Visible red light
Нормативна препратка: EN 62471:2008-09 | IEC 62471:2006, modified
Маркировка на рисковата група на LED: Free group
Дължина на вълната: 632 nm
Среден срок на експлоатация: 100,000 h at Ta = +25 °C
Проводник/извод: For setting the sensing range
Дисплей + бутони за управление: For configuring the sensor parameters
Зелен светодиод: Operating indicator; Static on: power on
Жълт светодиод: Status of digital output; Permanently on: Switching output active; Permanently off: Digital output not active
Дисплей: Display of sensor functions

Захранващо напрежение UB: 10 V DC ... 30 V DC
Пулсации: ≤ 10 %
Консумиран ток: ≤ 40 mA
Клас на защита: III
Брой: 1
Тип: PNP
Режим на превключване: Light/dark switching
Сигнално напрежение PNP HIGH/LOW: Approx. UB-1.5 V / 0 V
Сигнално напрежение NPN HIGH/LOW: Approx. UB / < 1.5 V
Изходен ток Imax.: ≤ 100 mA
Защита на веригата на изходите: Reverse polarity protected
Време за реакция: ≤ 250 µs
Честота на превключване: 2 kHz
Времеви функции: Switch-on delay, off delay, one shot, Without time delay
Време на закъснение: Programmable, 0 ms ... 9,999 ms
Функция на извод 4/черен (BK): Digital output, received light → Output Q1 HIGH
Функция на извод 4/черен (BK) – Подробности: The pin 4 function of the sensor can be configured
Функция на извод 2/бял (WH): Teach-in input

Степен на защита: IP66 (EN 60529)
Работна температура на околната среда: –25 °C ... +55 °C
Температура на околната среда, съхранение: –40 °C ... +70 °C
Устойчивост на околна светлина, тип.: Artificial light: ≤ 5,000 lx; Sunlight: ≤ 60,000 lx
Устойчивост на удар: 50 g, 11 ms (3 positive and 3 negative shocks along X, Y, Z axes, 18 total shocks (EN60068-2-27))
Устойчивост на вибрации: 10 Hz ... 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6))
Влажност на въздуха: 35 % ... 95 %, relative humidity (no condensation)
Електромагнитна съвместимост (EMC): EN 60947-5-2
UL File №: NRKH2.E300503 & NRKH8.E300503
Сертификат RoHS: ✔
