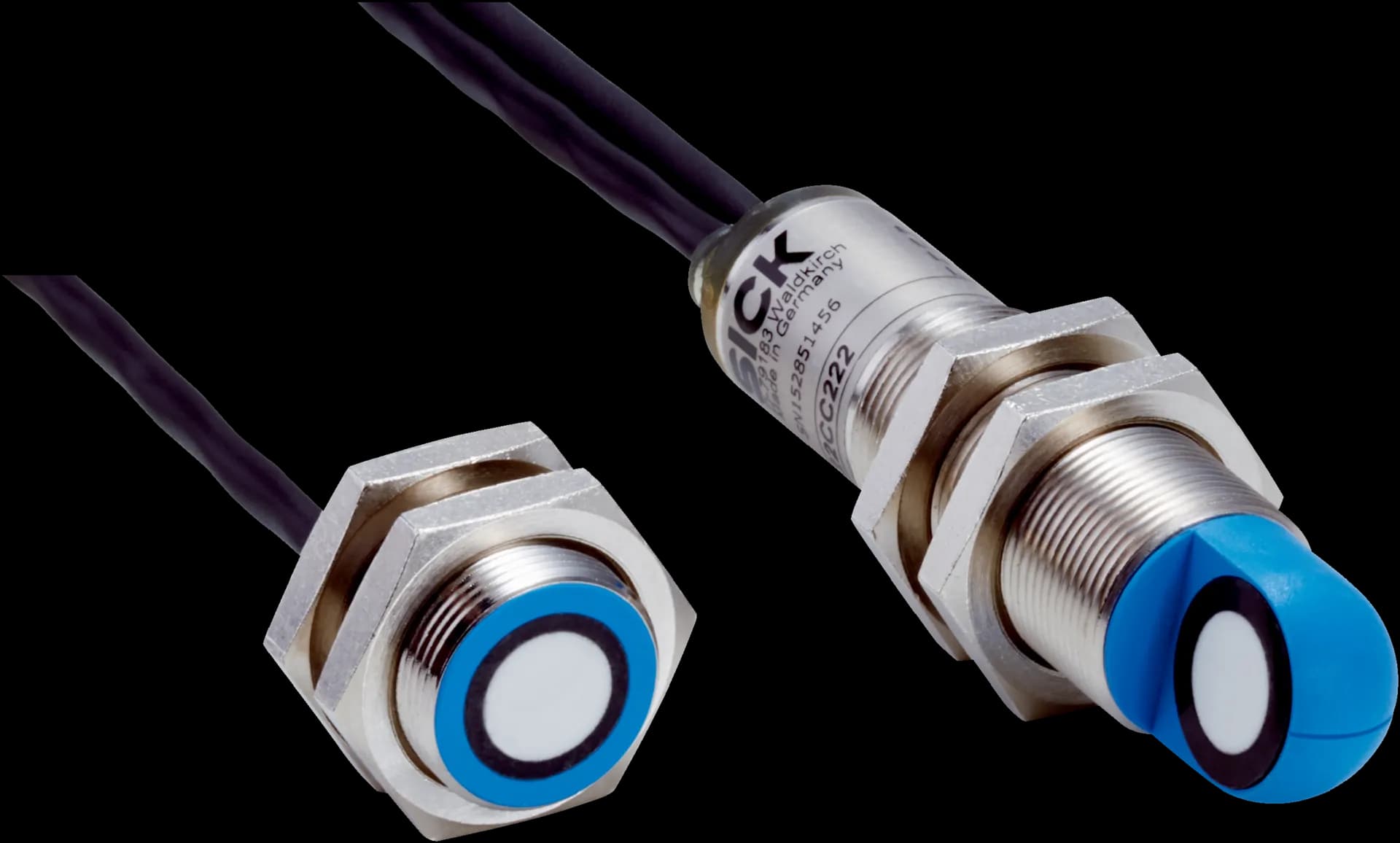

UD18-22CC242

Производител: SICK#6058913

Характеристики

Принцип на действие: Ultrasonic detection principle
Конструкция на корпуса: Cylindrical
Размери (Ш×В×Д): 18 mm x 18 mm x 79.2 mm
Монтажно разстояние: 20 mm ... 60 mm, 40 mm ± 3 mm (default setting)
Ширина на вилката: 60 mm (corresponds to max. mounting distance)
Мъртва зона: 7 mm ... 7 mm (from sender and receiver)
Допустимо ъглово отклонение: ± 45° perpendicular to material layer
Откриваем материал: Paper with grammages: 20 g/m² ... 2,000 g/m²; Plastic sheets and foils: ≤ 0.4 mm; Self-adhesive films, metal sheets: ≤ 0.3 mm; Corrugated cardboard: single wall F, N and G flute sizes; Washi; Wafer; PCB
Детекция на етикети: ✔
Разделителна способност: 1 material layer
Дисплей: 2 x LED
Настройка: Cable (Control inputs C1, C2, C3)
Допълнителна функция: 3 selectable sensitivity levels; Teach-in of up to 4 individual sensitivity level; Sensitivity level changeover during operation; Configurable via IO-Link, SOPAS and Connect+ software
Време за извеждане: 2 ms, trigger mode: < 0.5 ms
Средно време до опасен отказ (MTTFD): 101 years

Цифров изход: Q1, Q2
Брой: 2
Тип: NPN
Функция: Q1: Double layer digital output, Q2: No material / single layer digital output, normally closed contact in each case
Максимален изходен ток IA: ≤ 200 mA
Управляващ вход: 3 x (active ≥ 18 V, deactivated ≤ 13 V or inputs not connected)

Захранващо напрежение: 20 V DC ... 30 V DC
Пулсации: ± 10 %
Консумиран ток: 50 mA
Консумирана мощност: ≤ 1.5 W
Време за инициализация: < 750 ms
Ултразвукова честота: 400 Hz
Честота на превключване: 250 Hz
Време за реакция: 2.5 ms
Превключващ изход: NPN
Превключващ изход (напрежение): NPN: HIGH = VS / LOW ≤ 3 V
Изходен ток Imax.: ≤ 100 mA
Клас на защита: III
Защита на веригата: UV connections, reverse polarity protected; Output Q short-circuit protected
Захранващо напрежение & I/O: Cable open end, 7-wire, 2 m
Дължина на кабела: 2 m
Материал на кабела: PUR
Диаметър на кабела: 4.4 mm
Сечение на проводника: 0.25 mm²
BN: + (L+)
BK: Q1/ Q1
BU: - (M)
WH: Q2/ Q2
VT: C1
PK: C2
GY: C3/COM

Ос на излъчване: Angled
Размер на резбата: M18 x 1
Материал на корпуса: Nickel-plated brass, PBT/PA
Материал на активната повърхност: Ultrasonic transducer: polyurethane foam, glass epoxy resin
Тегло: Approx. 130 g
