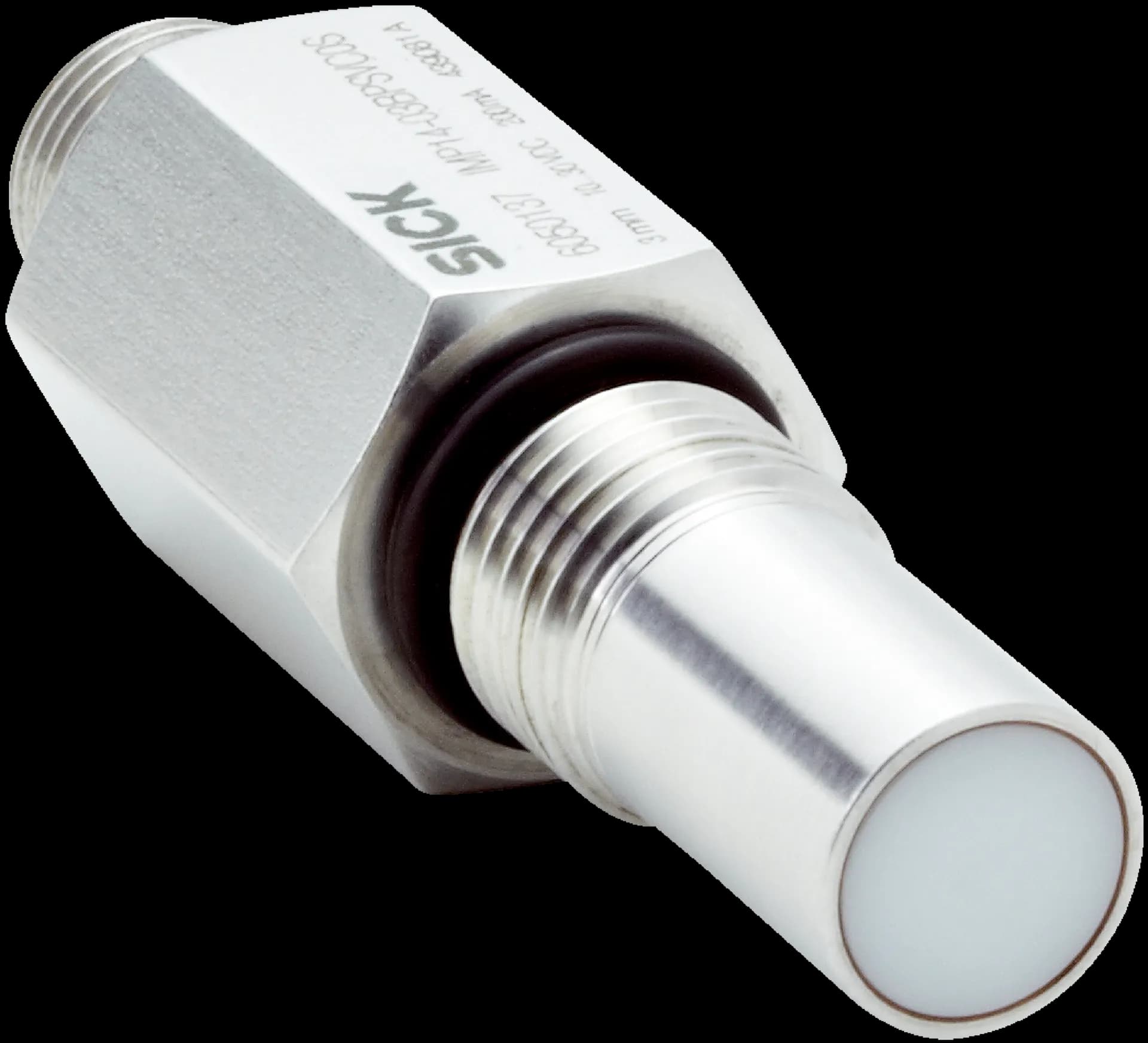

Характеристики
- Корпус
- Metric
- Размер на резбата
- M14 x 1.5
- Диаметър
- Ø 14 mm
- Устойчивост на налягане
- ≤ 500 bar
- Обхват на детекция Sn
- 3 mm
- Гарантиран обхват на детекция Sa
- 2.4 mm
- Начин на монтаж
- Flush
- Честота на превключване
- 500 Hz
- Тип на свързване
- Male connector M12, 4-pin
- Превключващ изход
- PNP
- Превключващ изход – подробности
- PNP
- Функция на изхода
- NO
- Схема на свързване
- DC 3-wire
- Степен на защита
- IP68
- Специални характеристики
- High pressure resistant
- Специални приложения
- Hydraulic application
Механика/електроника
- Захранващо напрежение
- 10 V DC ... 30 V DC
- Пулсации
- ≤ 20 %
- Пад на напрежението
- ≤ 2 V
- Закъснение до готовност
- ≤ 50 ms
- Хистерезис
- 1 % ... 15 %
- Възпроизводимост
- ≤ 4 %
- Температурен дрейф (на Sr)
- 15 %
- Електромагнитна съвместимост (EMC)
- According to EN 60947-5-2
- Продължителен ток Ia
- ≤ 200 mA
- Устойчивост на вакуум
- 10⁻⁸ Torr
- Голям уплътнителен пръстен
- 11.5 mm x 2.0 mm
- Защита от късо съединение
- ✔
- Устойчивост на удар и вибрации
- 30 g, 11 ms / 10 ... 55 Hz, 1 mm
- Работна температура на околната среда
- –25 °C ... +80 °C
- Материал на корпуса
- Stainless steel V4A, DIN 1.4404 / AISI 316L
- Материал на активната повърхност
- Ceramics, ZrO2
- Материал на уплътнителния пръстен
- NBR
- Дължина на корпуса
- 65 mm
- Дължина на резбата
- 11 mm
- Момент на затягане, макс.
- ≤ 70 Nm
Параметри, свързани с безопасността
- Средно време до опасен отказ (MTTFD)
- 156 years
- Среден диагностичен обхват (DCavg)
- 0 %
- Време на мисията (TM)
- 20 years
Редукционни коефициенти
- Забележка
- The values are reference values which may vary
- Стомана St37 (Fe)
- 1
- Неръждаема стомана (V2A, 304)
- Approx. 0.85
- Алуминий (Al)
- Approx. 0
- Мед (Cu)
- Approx. 0
- Месинг (Br)
- Approx. 0.15
Указание за монтаж
- Забележка
- Associated graphic see "Installation"
- B
- 12 mm
- C
- 14 mm
- D
- 9 mm
- F
- 20 mm
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
- Освободен от китайската задължителна сертификация (CCC)
- ✔
Класификации
- ECLASS 5.1.4
- 27270101
- ECLASS 6.0
- 27270101
- ECLASS 7.0
- 27270101
- ECLASS 8.0
- 27270101
- ECLASS 9.0
- 27270101
- ECLASS 10.0
- 27270101
- ECLASS 11.0
- 27270101
- ECLASS 12.0
- 27274001
- ECLASS 13.0
- 27274001
- ECLASS 14.0
- 27274001
- ECLASS 15.0
- 27274001
- ETIM 6.0
- EC002714
- ETIM 7.0
- EC002714
- ETIM 8.0
- EC002714
- ETIM 9.0
- EC002714
- ETIM 10.0
- EC002714
- UNSPSC 091201.0
- 39121500
- UNSPSC 100501.0
- 39121500
- UNSPSC 111201.0
- 39121500
- UNSPSC 120901.0
- 39121500
- UNSPSC 131201.0
- 39122230
- UNSPSC 140801.0
- 39122230
- UNSPSC 151101.0
- 39122230
- UNSPSC 160901.0
- 39122230
- UNSPSC 171001.0
- 39122230
- UNSPSC 180801.0
- 39122230
- UNSPSC 190501.0
- 39122230
- UNSPSC 200601.0
- 39122230
- UNSPSC 210901.0
- 39122230
- UNSPSC 220601.0
- 39122230
- UNSPSC 230701.0
- 39122230
- UNSPSC 240301.0
- 39122230
- UNSPSC 250901.0
- 39122230
- UNSPSC 260801.0
- 39122230
