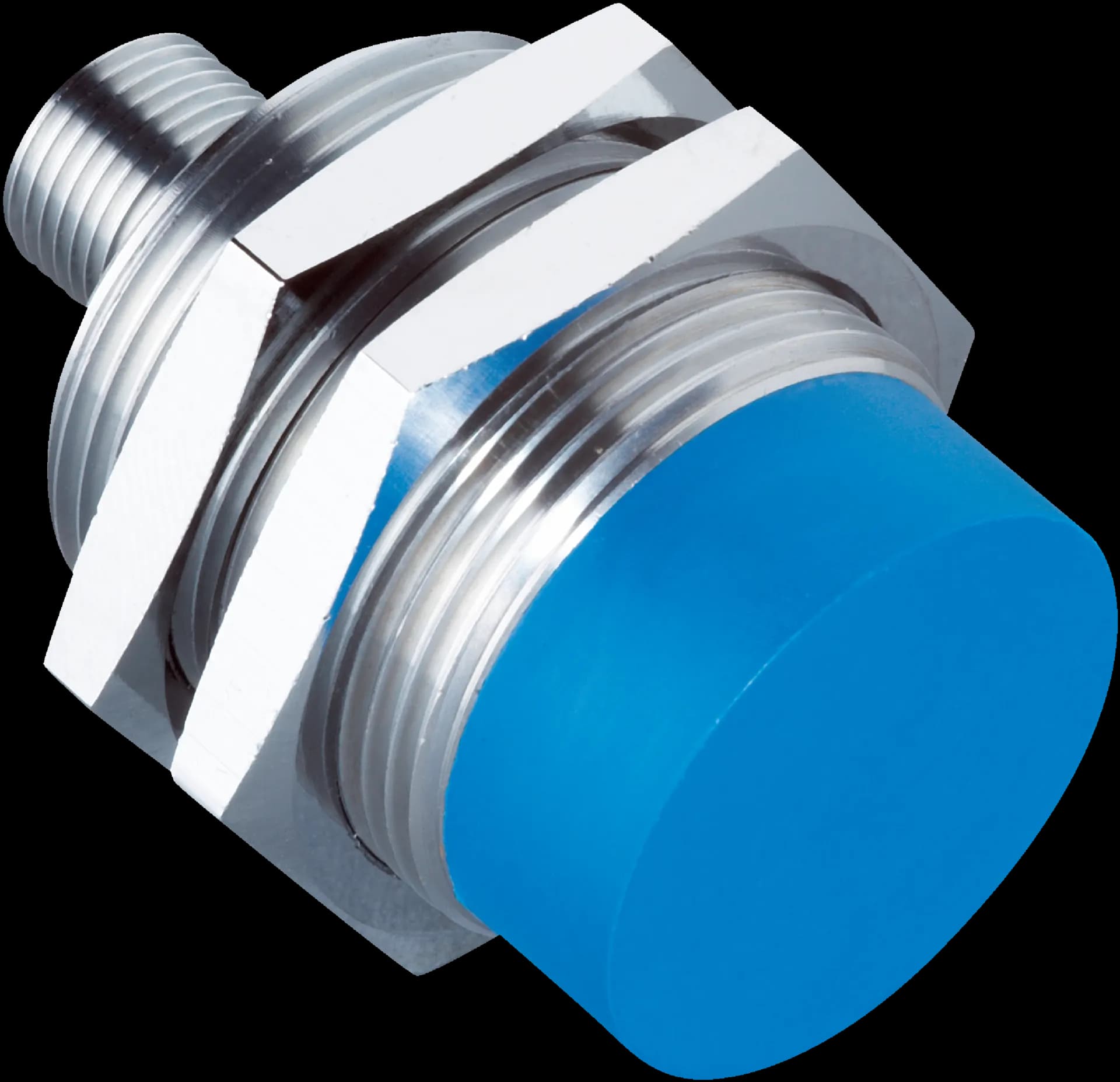

Характеристики
- Корпус
- Metric
- Размер на резбата
- M30 x 1.5
- Диаметър
- Ø 30 mm
- Обхват на детекция Sn
- 0 mm ... 40 mm
- Начин на монтаж
- Non-flush
- Тип на свързване
- Male connector M12, 4-pin
- Функция на изхода
- Analog
- Повторяемост (Ta непостоянна)
- 0.6 mm
- Повторяемост (Ta постоянна)
- ± 0.1 mm
- Разделителна способност
- ≤ 10 µm
- Степен на защита
- IP67
- Специални характеристики
- Analog output, triple sensing range
- Комплект на доставката
- Mounting nut, brass, chromium-plated (2x); Toothed washer, stainless steel (2 x)
Механика/електроника
- Захранващо напрежение
- 15 V DC ... 30 V DC
- Пулсации
- ≤ 20 %
- Закъснение до готовност
- ≤ 50 ms
- Температурен дрейф (на Sr)
- ≤ 10 %
- Ток на празен ход
- ≤ 12 mA
- Ток на товара
- ± 10 mA
- Макс. съпротивление на товара
- ≤ 400 Ω Ub = 15 V; ≤ 1,000 Ω Ub = 30 V
- Изходно напрежение QA1
- s = 0 mm: 0 V/-0 +0,4 V (23 °C); s = 20 mm: +5,2 V/ +-0,4 V (23 °C); s = 40 mm: +10 V/ +-0,4 V (23 °C)
- Изходен ток QA2
- s = 0 mm: 4 mA/ +-0,8 mA (23 °C); s = 40 mm: 20 mA/ +-0,8 mA (23 °C)
- Изходно напрежение
- 0 V ... 10 V
- Честотна лента
- 100 Hz
- Защита от късо съединение
- ✔
- Работна температура на околната среда
- –25 °C ... +70 °C
- Материал на корпуса
- Brass, chromium-plated
- Материал на активната повърхност
- Plastic, PTB
- Дължина на корпуса
- 48.5 mm
- Дължина на резбата
- 25 mm
Параметри, свързани с безопасността
- Средно време до опасен отказ (MTTFD)
- 87 years
- Среден диагностичен обхват (DCavg)
- 0%
- Време на мисията (TM)
- 20 years
Редукционни коефициенти
- Забележка
- The values are reference values which may vary
- Неръждаема стомана (V2A, 304)
- Approx. 0.8
- Алуминий (Al)
- Approx. 0.4
- Мед (Cu)
- Approx. 0.4
- Месинг (Br)
- Approx. 0.5
Указание за монтаж
- Забележка
- Associated graphic see "Installation"
- A
- 40 mm
- B
- 120 mm
- C
- 30 mm
- D
- 120 mm
- E
- Aluminium: 25 mm, Steel: 35 mm, Brass: 25 mm, Stainless steel: 20 mm
- F
- 400 mm
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
- Освободен от китайската задължителна сертификация (CCC)
- ✔
Класификации
- ECLASS 5.1.4
- 27270101
- ECLASS 6.0
- 27270101
- ECLASS 7.0
- 27270101
- ECLASS 8.0
- 27270101
- ECLASS 9.0
- 27270101
- ECLASS 10.0
- 27270101
- ECLASS 11.0
- 27270101
- ECLASS 12.0
- 27274001
- ECLASS 13.0
- 27274001
- ECLASS 14.0
- 27274001
- ECLASS 15.0
- 27274001
- ETIM 6.0
- EC002714
- ETIM 7.0
- EC002714
- ETIM 8.0
- EC002714
- ETIM 9.0
- EC002714
- ETIM 10.0
- EC002714
- UNSPSC 091201.0
- 39121500
- UNSPSC 100501.0
- 39121500
- UNSPSC 111201.0
- 39121500
- UNSPSC 120901.0
- 39121500
- UNSPSC 131201.0
- 39122230
- UNSPSC 140801.0
- 39122230
- UNSPSC 151101.0
- 39122230
- UNSPSC 160901.0
- 39122230
- UNSPSC 171001.0
- 39122230
- UNSPSC 180801.0
- 39122230
- UNSPSC 190501.0
- 39122230
- UNSPSC 200601.0
- 39122230
- UNSPSC 210901.0
- 39122230
- UNSPSC 220601.0
- 39122230
- UNSPSC 230701.0
- 39122230
- UNSPSC 240301.0
- 39122230
- UNSPSC 250901.0
- 39122230
- UNSPSC 260801.0
- 39122230
