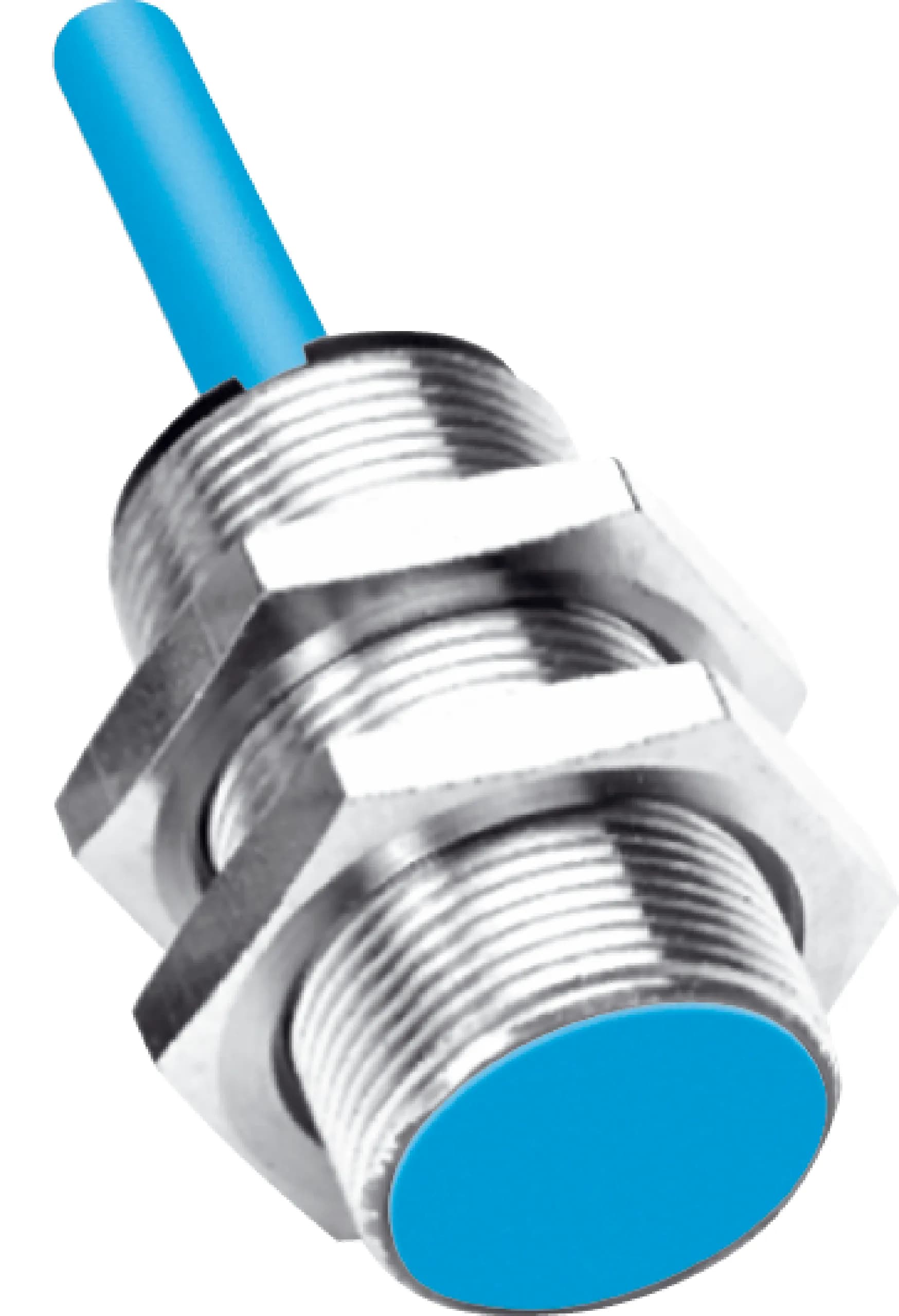

Характеристики
- Корпус
- Metric
- Размер на резбата
- M18 x 1
- Диаметър
- Ø 18 mm
- Обхват на детекция Sn
- 5 mm
- Гарантиран обхват на детекция Sa
- 4.05 mm
- Начин на монтаж
- Flush
- Честота на превключване
- 720 Hz
- Тип на свързване
- Cable, 2-wire, 2 m
- Превключващ изход
- NAMUR
- Превключващ изход – подробности
- NAMUR
- Функция на изхода
- NC
- Степен на защита
- IP67
- Специални характеристики
- ATEX
- Специални приложения
- Explosive areas
- Комплект на доставката
- Mounting nut, brass, nickel-plated (2x)
Механика/електроника
- Захранващо напрежение
- 7.5 V DC ... 25 V DC
- Хистерезис
- 1 % ... 15 %
- Температурен дрейф (на Sr)
- ± 10 %
- Електромагнитна съвместимост (EMC)
- According to EN 60947-5-6
- Консумиран ток, сензорът е задействан
- ≤ 1 mA
- Консумиран ток, сензорът не е задействан
- ≥ 2.2 mA
- Материал на кабела
- PVC
- Сечение на проводника
- 0.5 mm²
- Диаметър на кабела
- Ø 5.4 mm
- Съпротивление на кабела
- 50 Ω
- Устойчивост на удар и вибрации
- 30 g, 11 ms / 10 ... 55 Hz, 1 mm
- Работна температура на околната среда
- –20 °C ... +70 °C
- Материал на корпуса
- Brass, nickel-plated
- Материал на активната повърхност
- Plastic, PTB
- Дължина на корпуса
- 33 mm
- Дължина на резбата
- 32 mm
- Момент на затягане, макс.
- 35 Nm
- Тегло
- + 171 g
- Сертификат за одобрение на типа
- PTB 03 ATEX 2037
- Категория на Ex зоната
- 1G, 2G
- Входно напрежение Ui макс.
- 15 V
- Входна мощност Pi макс.
- 120 mW
- Входен ток Ii макс.
- 50 mA
- Вътрешен капацитет Ci макс.
- 145 nF
- Вътрешна индуктивност Li макс.
- 45 µH
- Номинално напрежение
- 8.2 V DC
- Маркировка на устройството
- II 1G Ex ia IIC T6 Ga Ta –20 °C ... +70 °C, II 2 G Ex ia IIC T6 Gb Ta: –20 °C ... +70 °C
Параметри, свързани с безопасността
- Средно време до опасен отказ (MTTFD)
- 7,515 years
- Среден диагностичен обхват (DCavg)
- 0%
- Време на мисията (TM)
- 20 years
Редукционни коефициенти
- Забележка
- The values are reference values which may vary
- Неръждаема стомана (V2A, 304)
- Approx. 0.7
- Алуминий (Al)
- Approx. 0.4
- Мед (Cu)
- Approx. 0.3
- Месинг (Br)
- Approx. 0.5
Указание за монтаж
- Забележка
- Associated graphic see "Installation"
- B
- 18 mm
- C
- 18 mm
- D
- 15 mm
- F
- 40 mm
Сертификати
- ЕС декларация за съответствие
- ✔
- Декларация за съответствие (UK)
- ✔
- Декларация за съответствие ACMA
- ✔
- Мароканска декларация за съответствие
- ✔
- China RoHS
- ✔
- Сертификат CCC
- ✔
- Сертификат ATEX
- ✔
Класификации
- ECLASS 5.1.4
- 27270101
- ECLASS 6.0
- 27270101
- ECLASS 7.0
- 27270101
- ECLASS 8.0
- 27270101
- ECLASS 9.0
- 27270101
- ECLASS 10.0
- 27270101
- ECLASS 11.0
- 27270101
- ECLASS 12.0
- 27274001
- ECLASS 13.0
- 27274001
- ECLASS 14.0
- 27274001
- ECLASS 15.0
- 27274001
- ETIM 6.0
- EC002714
- ETIM 7.0
- EC002714
- ETIM 8.0
- EC002714
- ETIM 9.0
- EC002714
- ETIM 10.0
- EC002714
- UNSPSC 091201.0
- 39121500
- UNSPSC 100501.0
- 39121500
- UNSPSC 111201.0
- 39121500
- UNSPSC 120901.0
- 39121500
- UNSPSC 131201.0
- 39122230
- UNSPSC 140801.0
- 39122230
- UNSPSC 151101.0
- 39122230
- UNSPSC 160901.0
- 39122230
- UNSPSC 171001.0
- 39122230
- UNSPSC 180801.0
- 39122230
- UNSPSC 190501.0
- 39122230
- UNSPSC 200601.0
- 39122230
- UNSPSC 210901.0
- 39122230
- UNSPSC 220601.0
- 39122230
- UNSPSC 230701.0
- 39122230
- UNSPSC 240301.0
- 39122230
- UNSPSC 250901.0
- 39122230
- UNSPSC 260801.0
- 39122230
