Характеристики
- Тип на устройството
- Fiber-optic cables
- Принцип на действие
- Proximity system

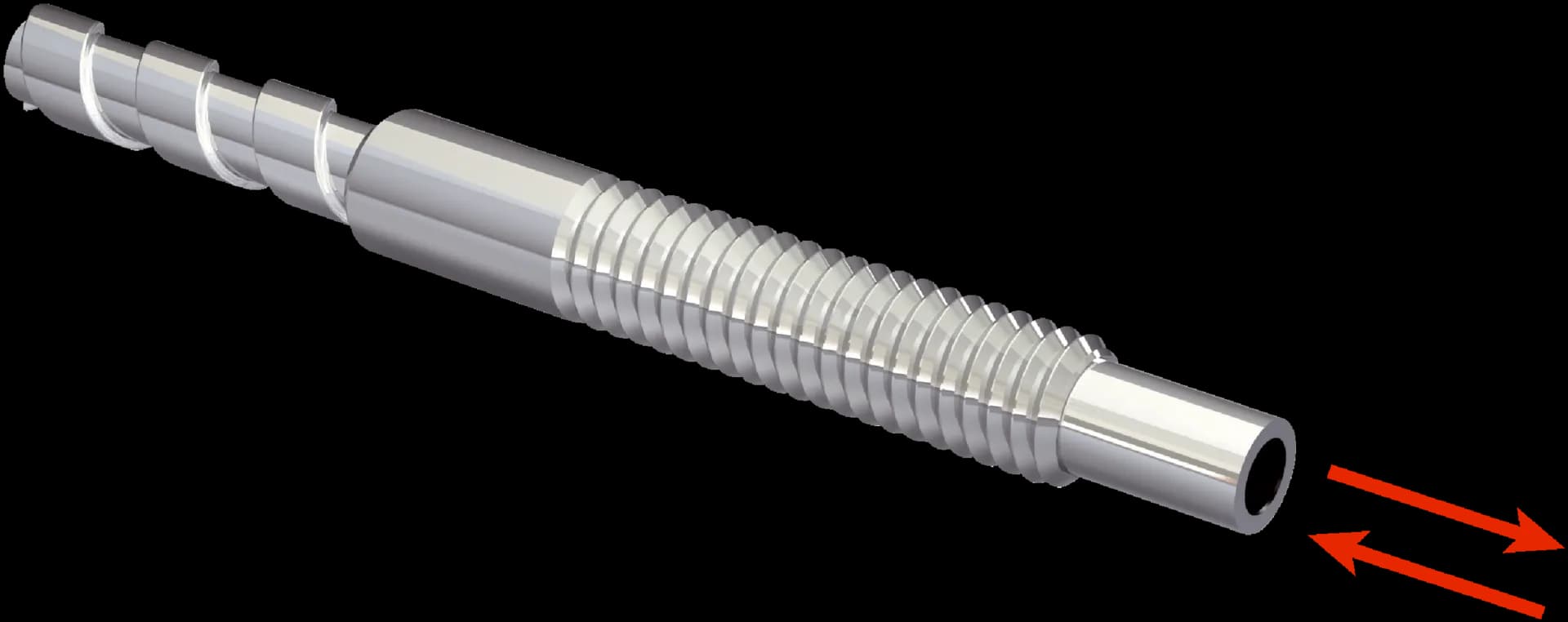

- Конструкция на оптоволоконната глава
- Threaded sleeve
- Приложение
- Heat-resistant (≥100°C)
- Съвместими оптоволоконни усилватели
- GLL70, WLL80, WLL180, GLL170(T)
- Обхват на детекция, макс.
- 980 mm (Sensing range of WLL80 at 8 ms)
- Минимален диаметър на обекта
- 0.02 mm
- Ъгъл на разсейване
- 60°
- Вградена леща
- No
- Съвместимост с накрайни адаптери
- Yes
- Съвместимост с инфрачервена светлина
- Yes
- Необходими крайни втулки за адаптера
- No
- Включено в доставката
- Mounting, 2 x M4 hexagon nut, 1 x washer
Механика
- Излъчване на светлината
- Axial
- Диаметър на резбата (корпус)
- M4
- Диаметър на конуса на оптичното влакно
- ≥ 3 mm
- Дължина на конуса на оптичното влакно след 2 mm
- ≥ 5 mm
- Дължина на оптичното влакно
- 2,000 mm
- Радиус на огъване
- 25 mm
- Динамична гъвкавост (роботика)
- No
- Външен диаметър, присъединяване на оптичния кабел
- 2.2 mm
- Разположение на влакната
- Coaxial
- Структура на сърцевината
- S: 440 x Ø 50 µm R: 440 x Ø 50 µm Coaxial
- Глава на оптичното влакно
- Copper-zinc alloy (CuZn)
- Обвивка
- Stainless steel
- Влакна
- Glass
- Тегло
- 12 g
Условия на околната среда
- Работна температура на околната среда
- –60 °C ... +200 °C
Обхвати на детекция с WLL80
- Работен режим 16 µs
- 105 mm
- Работен режим 70 µs
- 280 mm
- Режим на работа 250 µs
- 460 mm
- Работен режим 500 µs
- 535 mm
- Работен режим 1 ms
- 600 mm
- Работен режим 2 ms
- 730 mm
- Работен режим 8 ms
- 980 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с WLL180T
- Работен режим 16 µs
- 55 mm
- Работен режим 70 µs
- 210 mm
- Режим на работа 250 µs
- 430 mm
- Работен режим 2 ms
- 730 mm
- Работен режим 8 ms
- 960 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с GLL170
- Режим на работа 250 µs
- 180 mm
Обхвати на детекция с GLL170T
- Работен режим 50 µs
- 150 mm
- Режим на работа 250 µs
- 440 mm
