Характеристики
- Тип на устройството
- Fiber-optic cables
- Принцип на действие
- Proximity system

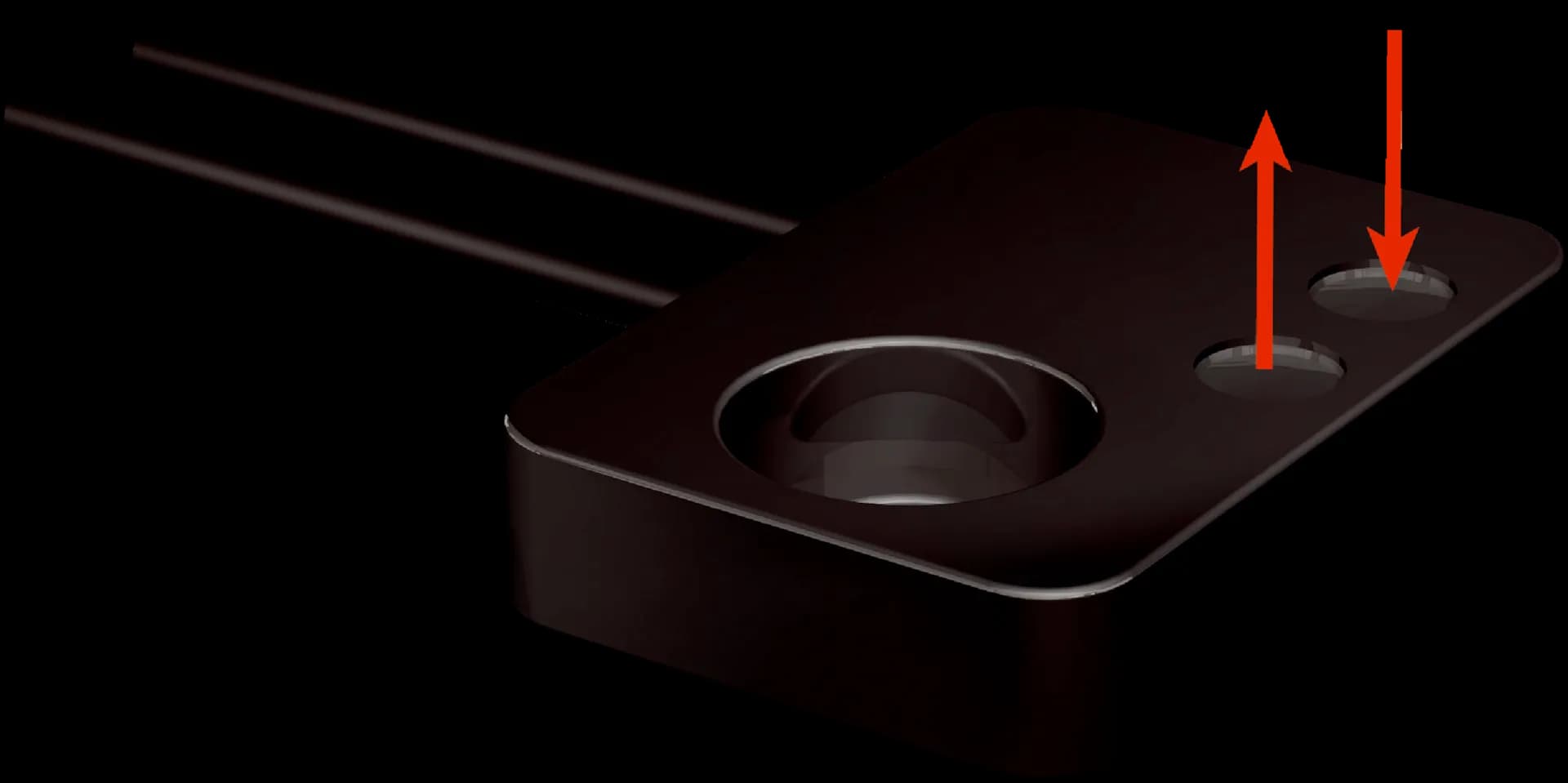

- Конструкция на оптоволоконната глава
- Flat type, 90° deflection
- Приложение
- High flexible (static)
- Съвместими оптоволоконни усилватели
- GLL70, WLL80, WLL180, GLL170(T)
- Обхват на детекция, макс.
- Depending on the fiber optic amplifier used
- Минимален диаметър на обекта
- 0.16 mm
- Ъгъл на разсейване
- 27°
- Вградена леща
- Yes
- Съвместимост с накрайни адаптери
- No
- Съвместимост с инфрачервена светлина
- No
- Оптичният кабел може да се скъсява
- ✔
- Необходими крайни втулки за адаптера
- Yes
- Включено в доставката
- Mounting, 4 x M2 hexagon nut, 8 x washer, 4 x M2 Phillips-head screw, BF-WLL160-10 (1.0 mm) adapter sleeves, FC fiber cutter (5304141)
Механика
- Излъчване на светлината
- Radial
- Дължина на оптичното влакно
- 3,000 mm
- Радиус на огъване
- 1 mm
- Динамична гъвкавост (роботика)
- No
- Външен диаметър, присъединяване на оптичния кабел
- 1 mm
- Разположение на влакната
- Multi-fiber
- Структура на сърцевината
- S: 151 x Ø 0,05 mm R: 151 x Ø 0,05 mm Multi-fiber
- Глава на оптичното влакно
- Polycarbonate (PC)
- Обвивка
- Polyethylen (PE)
- Влакна
- Polymethylmethacrylat (PMMA)
- Тегло
- 40 g
Условия на околната среда
- Работна температура на околната среда
- –40 °C ... +60 °C
Обхвати на детекция с WLL180T
- Работен режим 16 µs
- 11 mm
- Работен режим 70 µs
- 38 mm
- Режим на работа 250 µs
- 78 mm
- Работен режим 2 ms
- 150 mm
- Работен режим 8 ms
- 160 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с GLL170
- Режим на работа 250 µs
- 40 mm
Обхвати на детекция с GLL170T
- Работен режим 50 µs
- 43 mm
- Режим на работа 250 µs
- 77 mm
