Характеристики
- Тип на устройството
- Fiber-optic cables
- Принцип на действие
- Proximity system

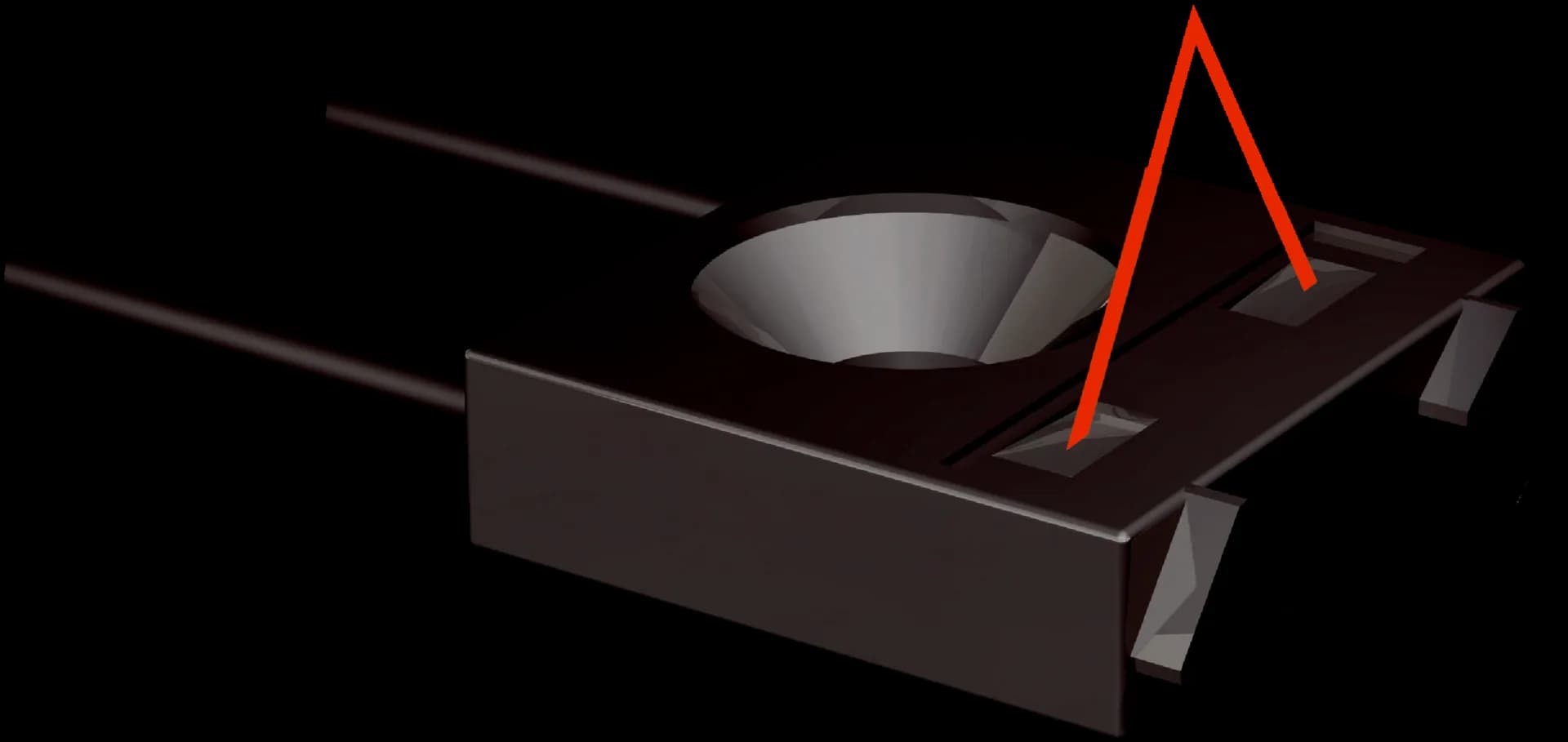

- Конструкция на оптоволоконната глава
- Flat type, 90° deflection
- Приложение
- Lcd / clear material / semiconductor, high flexible (static), Limited sensing range
- Съвместими оптоволоконни усилватели
- GLL70, WLL80, WLL180, GLL170(T)
- Обхват на детекция, макс.
- 15.8 mm (Sensing range of WLL80 at 8 ms)
- Минимален диаметър на обекта
- 0.3 mm
- Вградена леща
- No
- Съвместимост с накрайни адаптери
- No
- Съвместимост с инфрачервена светлина
- No
- Оптичният кабел може да се скъсява
- ✔
- Необходими крайни втулки за адаптера
- Yes
- Включено в доставката
- Adapter sleeves, BF-WLL160-10 (1.0 mm) adapter sleeves, FC fiber cutter (5304141)
Механика
- Излъчване на светлината
- Radial
- Дължина на оптичното влакно
- 1,000 mm
- Радиус на огъване
- 1 mm
- Динамична гъвкавост (роботика)
- No
- Външен диаметър, присъединяване на оптичния кабел
- 1 mm
- Разположение на влакната
- Multi-fiber
- Структура на сърцевината
- S: 151 x Ø 0,05 mm R: 151 x Ø 0,05 mm Multi-fiber
- Глава на оптичното влакно
- Polycarbonate (PC)
- Обвивка
- Polyethylen (PE)
- Влакна
- Polymethylmethacrylat (PMMA)
- Тегло
- 33 g
Условия на околната среда
- Работна температура на околната среда
- –20 °C ... +60 °C
Обхвати на детекция с WLL80
- Работен режим 16 µs
- 0.9 mm ... 5.6 mm
- Работен режим 70 µs
- 0 mm ... 8.2 mm
- Режим на работа 250 µs
- 0 mm ... 9.5 mm
- Работен режим 500 µs
- 0 mm ... 10.1 mm
- Работен режим 1 ms
- 0 mm ... 10.8 mm
- Работен режим 2 ms
- 0 mm ... 12.6 mm
- Работен режим 8 ms
- 0 mm ... 15.8 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с WLL180T
- Работен режим 16 µs
- 1 mm ... 2 mm
- Работен режим 70 µs
- 1 mm ... 4 mm
- Режим на работа 250 µs
- 1 mm ... 6 mm
- Работен режим 2 ms
- 0 mm ... 9 mm
- Работен режим 8 ms
- 0 mm ... 10 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с GLL170
- Режим на работа 250 µs
- 0 mm ... 6.4 mm
Обхвати на детекция с GLL170T
- Работен режим 50 µs
- 0 mm ... 7 mm
- Режим на работа 250 µs
- 0 mm ... 8 mm
Класификации
- ECLASS 5.1.4
- 27270905
- ECLASS 6.0
- 27270905
- ECLASS 7.0
- 27270905
- ECLASS 8.0
- 27270905
- ECLASS 9.0
- 27270905
- ECLASS 10.0
- 27270905
- ECLASS 11.0
- 27270905
- ECLASS 12.0
- 27270905
- ECLASS 13.0
- 27270905
- ECLASS 14.0
- 27270905
- ECLASS 15.0
- 27270905
- ETIM 6.0
- EC002651
- ETIM 7.0
- EC002651
- ETIM 8.0
- EC002651
- ETIM 9.0
- EC002651
- ETIM 10.0
- EC002651
- UNSPSC 091201.0
- 39121528
- UNSPSC 100501.0
- 39121528
- UNSPSC 111201.0
- 39121528
- UNSPSC 120901.0
- 39121528
- UNSPSC 131201.0
- 39121528
- UNSPSC 140801.0
- 39121528
- UNSPSC 151101.0
- 39121528
- UNSPSC 160901.0
- 39121528
- UNSPSC 171001.0
- 39121528
- UNSPSC 180801.0
- 39121528
- UNSPSC 190501.0
- 39121528
- UNSPSC 200601.0
- 39121528
- UNSPSC 210901.0
- 39121528
- UNSPSC 220601.0
- 39121528
- UNSPSC 230701.0
- 39121528
- UNSPSC 240301.0
- 39121528
- UNSPSC 250901.0
- 39121528
- UNSPSC 260801.0
- 39121528
