Характеристики
- Тип на устройството
- Fiber-optic cables
- Принцип на действие
- Proximity system

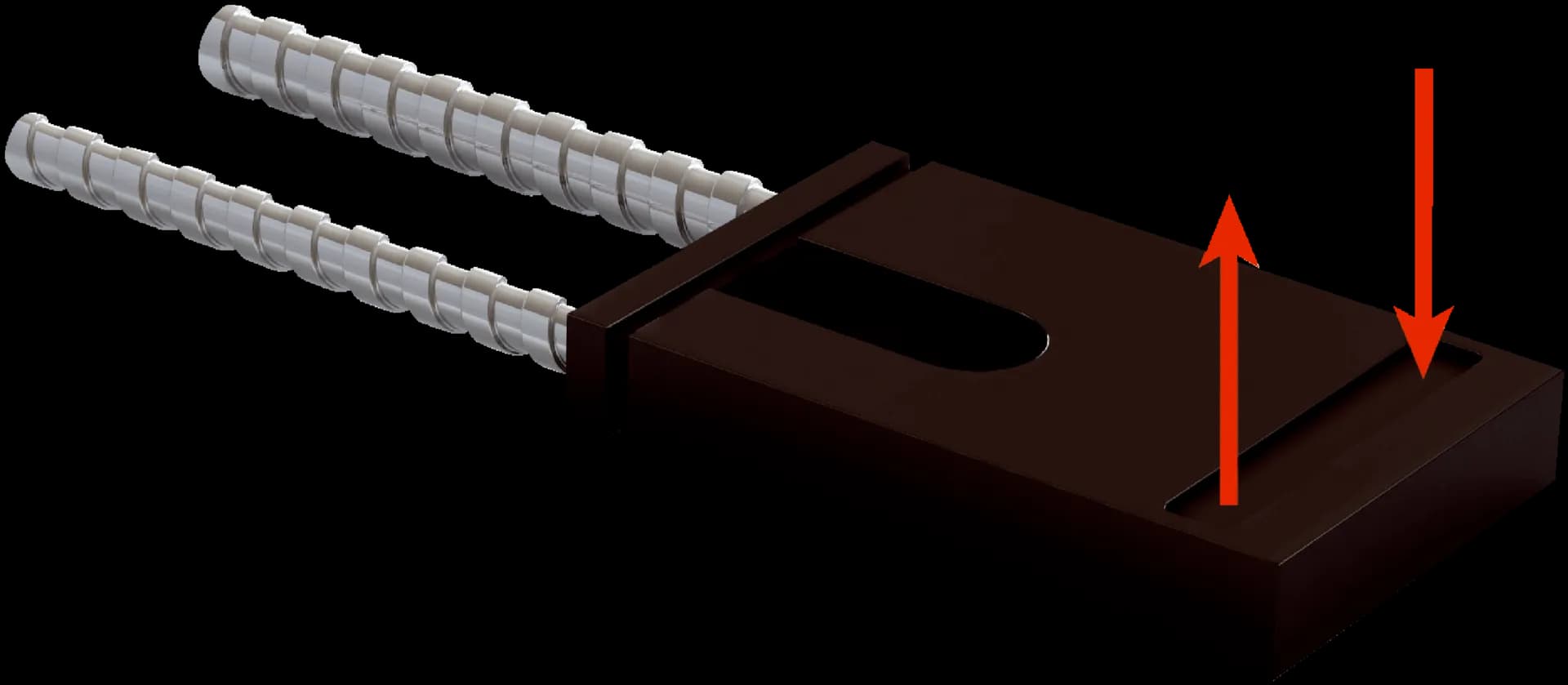

- Конструкция на оптоволоконната глава
- Flat type
- Приложение
- Heat-resistant (≥100°C)
- Съвместими оптоволоконни усилватели
- GLL70, WLL80, WLL180, GLL170(T)
- Обхват на детекция, макс.
- 81 mm (Sensing range of WLL80 at 8 ms)
- Минимален диаметър на обекта
- 0.02 mm
- Съвместимост с накрайни адаптери
- No
- Съвместимост с инфрачервена светлина
- Yes
- Необходими крайни втулки за адаптера
- No
Механика
- Излъчване на светлината
- Axial
- Дължина на оптичното влакно
- 3,000 mm
- Радиус на огъване
- 25 mm
- Динамична гъвкавост (роботика)
- No
- Външен диаметър, присъединяване на оптичния кабел
- 2.2 mm
- Разположение на влакната
- Singlefiber
- Структура на сърцевината
- S: Ø 1,2 mm R: Ø 1,5 mm Singlefiber
- Глава на оптичното влакно
- Polyphenylensulfid (PPS)
- Обвивка
- Stainless steel
- Влакна
- Glass
- Тегло
- 14 g
Условия на околната среда
- Работна температура на околната среда
- –20 °C ... +250 °C
Обхвати на детекция с WLL80
- Работен режим 16 µs
- 2.5 mm ... 17 mm
- Работен режим 70 µs
- 0 mm ... 30 mm
- Режим на работа 250 µs
- 0 mm ... 43 mm
- Работен режим 500 µs
- 0 mm ... 51 mm
- Работен режим 1 ms
- 0 mm ... 56 mm
- Работен режим 2 ms
- 0 mm ... 69 mm
- Работен режим 8 ms
- 0 mm ... 81 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с WLL180T
- Работен режим 16 µs
- 4 mm ... 11 mm
- Работен режим 70 µs
- 3 mm ... 18 mm
- Режим на работа 250 µs
- 3 mm ... 21 mm
- Работен режим 2 ms
- 2 mm ... 24 mm
- Работен режим 8 ms
- 2 mm ... 26 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с GLL170
- Режим на работа 250 µs
- 3.3 mm ... 16.8 mm
Обхвати на детекция с GLL170T
- Работен режим 50 µs
- 1.8 mm ... 9 mm
- Режим на работа 250 µs
- 0 mm ... 13 mm
Класификации
- ECLASS 5.1.4
- 27270905
- ECLASS 6.0
- 27270905
- ECLASS 7.0
- 27270905
- ECLASS 8.0
- 27270905
- ECLASS 9.0
- 27270905
- ECLASS 10.0
- 27270905
- ECLASS 11.0
- 27270905
- ECLASS 12.0
- 27270905
- ECLASS 13.0
- 27270905
- ECLASS 14.0
- 27270905
- ECLASS 15.0
- 27270905
- ETIM 6.0
- EC002651
- ETIM 7.0
- EC002651
- ETIM 8.0
- EC002651
- ETIM 9.0
- EC002651
- ETIM 10.0
- EC002651
- UNSPSC 091201.0
- 39121528
- UNSPSC 100501.0
- 39121528
- UNSPSC 111201.0
- 39121528
- UNSPSC 120901.0
- 39121528
- UNSPSC 131201.0
- 39121528
- UNSPSC 140801.0
- 39121528
- UNSPSC 151101.0
- 39121528
- UNSPSC 160901.0
- 39121528
- UNSPSC 171001.0
- 39121528
- UNSPSC 180801.0
- 39121528
- UNSPSC 190501.0
- 39121528
- UNSPSC 200601.0
- 39121528
- UNSPSC 210901.0
- 39121528
- UNSPSC 220601.0
- 39121528
- UNSPSC 230701.0
- 39121528
- UNSPSC 240301.0
- 39121528
- UNSPSC 250901.0
- 39121528
- UNSPSC 260801.0
- 39121528
