Характеристики
- Тип на устройството
- Fiber-optic cables
- Принцип на действие
- Proximity system

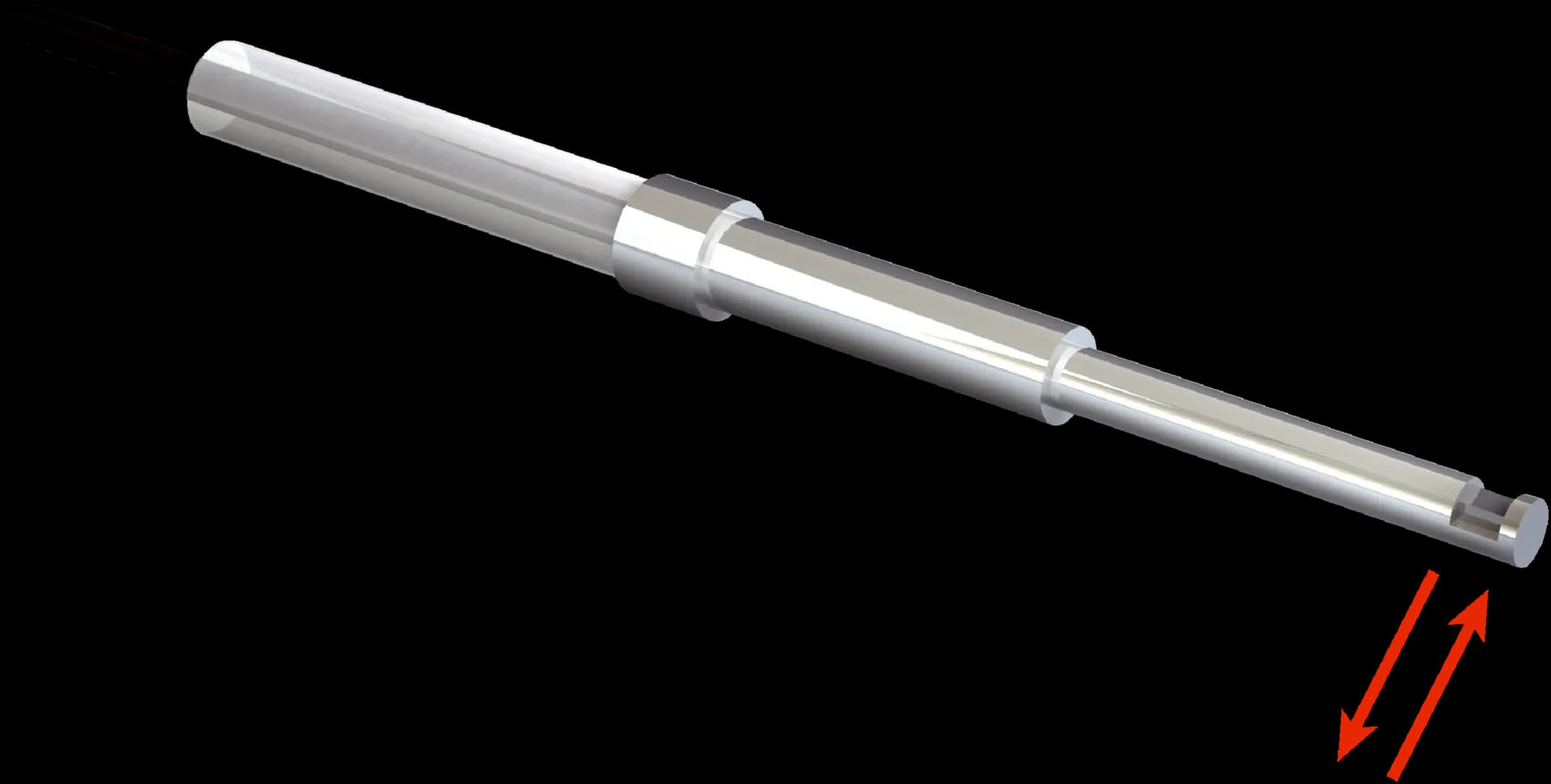

- Конструкция на оптоволоконната глава
- Smooth sleeve, Long end sleeve, 90° deflection
- Приложение
- High flexible (static)
- Съвместими оптоволоконни усилватели
- GLL70, WLL80, WLL180, GLL170(T)
- Обхват на детекция, макс.
- 80 mm (Sensing range of WLL80 at 8 ms)
- Минимален диаметър на обекта
- 0.02 mm
- Ъгъл на разсейване
- 50°
- Вградена леща
- Yes
- Съвместимост с накрайни адаптери
- No
- Съвместимост с инфрачервена светлина
- No
- Оптичният кабел може да се скъсява
- ✔
- Необходими крайни втулки за адаптера
- Yes
- Включено в доставката
- Adapter sleeves, BF-WLL160-10 (1.0 mm) adapter sleeves, FC fiber cutter (5304141)
Механика
- Излъчване на светлината
- Radial
- Диаметър на гладката втулка
- 3 mm
- Диаметър на конуса на оптичното влакно
- ≥ 2 mm
- Дължина на конуса на оптичното влакно след 2 mm
- ≥ 15 mm
- Дължина на оптичното влакно
- 2,000 mm
- Радиус на огъване
- 1 mm
- Динамична гъвкавост (роботика)
- No
- Външен диаметър, присъединяване на оптичния кабел
- 1 mm
- Разположение на влакната
- Multi-fiber
- Структура на сърцевината
- S: 151 x Ø 0,05 mm R: 151 x Ø 0,05 mm Multi-fiber
- Глава на оптичното влакно
- Stainless steel
- Обвивка
- Polyethylen (PE)
- Влакна
- Polymethylmethacrylat (PMMA)
- Тегло
- 39 g
Условия на околната среда
- Работна температура на околната среда
- –40 °C ... +60 °C
Обхвати на детекция с GLL70
- Работен режим 50 µs
- 5 mm
- Режим на работа 250 µs
- 20 mm
- Работен режим 1 ms
- 35 mm
- Режим на работа 4 ms
- 80 mm
Обхвати на детекция с WLL80
- Работен режим 16 µs
- 4 mm
- Работен режим 70 µs
- 13 mm
- Режим на работа 250 µs
- 20 mm
- Работен режим 500 µs
- 25 mm
- Работен режим 1 ms
- 35 mm
- Работен режим 2 ms
- 55 mm
- Работен режим 8 ms
- 80 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с WLL180T
- Работен режим 16 µs
- 4 mm
- Работен режим 70 µs
- 13 mm
- Режим на работа 250 µs
- 27 mm
- Работен режим 2 ms
- 55 mm
- Работен режим 8 ms
- 59 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с GLL170
- Режим на работа 250 µs
- 10 mm
Обхвати на детекция с GLL170T
- Работен режим 50 µs
- 0 mm
- Режим на работа 250 µs
- 20 mm
