Характеристики
- Тип на устройството
- Fiber-optic cables
- Принцип на действие
- Proximity system

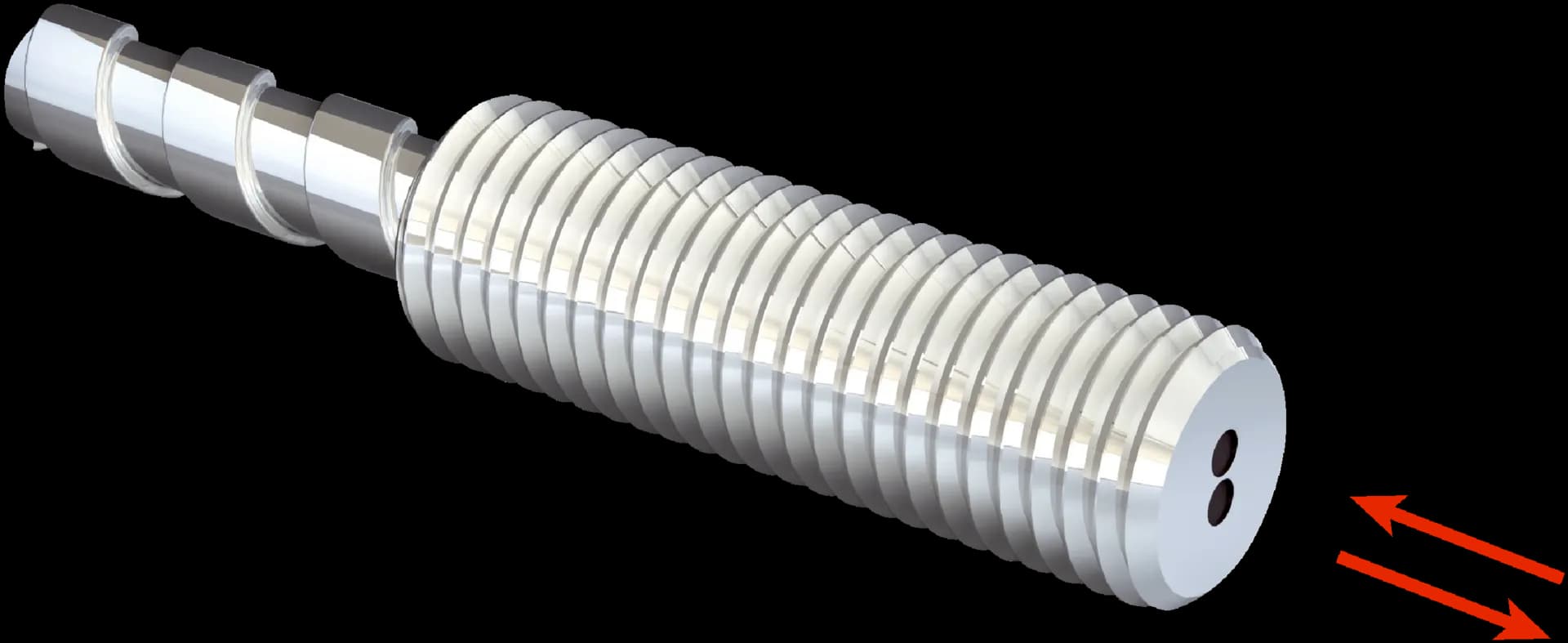

- Конструкция на оптоволоконната глава
- Threaded sleeve
- Приложение
- Standard
- Съвместими оптоволоконни усилватели
- GLL70, WLL80, WLL180, GLL170(T), WLL24 Ex
- Обхват на детекция, макс.
- 890 mm (Sensing range of WLL80 at 8 ms)
- Минимален диаметър на обекта
- 0.02 mm
- Ъгъл на разсейване
- 60°
- Вградена леща
- No
- Съвместимост с накрайни адаптери
- No
- Съвместимост с инфрачервена светлина
- No
- Оптичният кабел може да се скъсява
- ✔
- Необходими крайни втулки за адаптера
- No
- Включено в доставката
- Mounting, 2 x M6 hexagon nut, 1 x washer
Механика
- Излъчване на светлината
- Axial
- Диаметър на резбата (корпус)
- M6
- Дължина на оптичното влакно
- 1,000 mm
- Радиус на огъване
- 10 mm
- Динамична гъвкавост (роботика)
- No
- Външен диаметър, присъединяване на оптичния кабел
- 2.2 mm
- Разположение на влакната
- Multi-fiber
- Структура на сърцевината
- S: 9 x Ø 0,25 mm, R: 9 x Ø 0,25 mm Multi-fiber
- Глава на оптичното влакно
- Copper-zinc alloy (CuZn)
- Обвивка
- Stainless steel
- Влакна
- Polymethylmethacrylat (PMMA)
- Тегло
- 55 g
Условия на околната среда
- Работна температура на околната среда
- –40 °C ... +70 °C
Обхвати на детекция с WLL80
- Работен режим 16 µs
- 70 mm
- Работен режим 70 µs
- 195 mm
- Режим на работа 250 µs
- 365 mm
- Работен режим 500 µs
- 440 mm
- Работен режим 1 ms
- 485 mm
- Работен режим 2 ms
- 610 mm
- Работен режим 8 ms
- 890 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с WLL180T
- Работен режим 16 µs
- 38 mm
- Работен режим 70 µs
- 120 mm
- Режим на работа 250 µs
- 230 mm
- Работен режим 2 ms
- 460 mm
- Работен режим 8 ms
- 490 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с GLL170
- Режим на работа 250 µs
- 150 mm
Обхвати на детекция с GLL170T
- Работен режим 50 µs
- 80 mm
- Режим на работа 250 µs
- 160 mm
