Характеристики
- Тип на устройството
- Fiber-optic cables
- Принцип на действие
- Through-beam system, consisting of a sender and a receiver

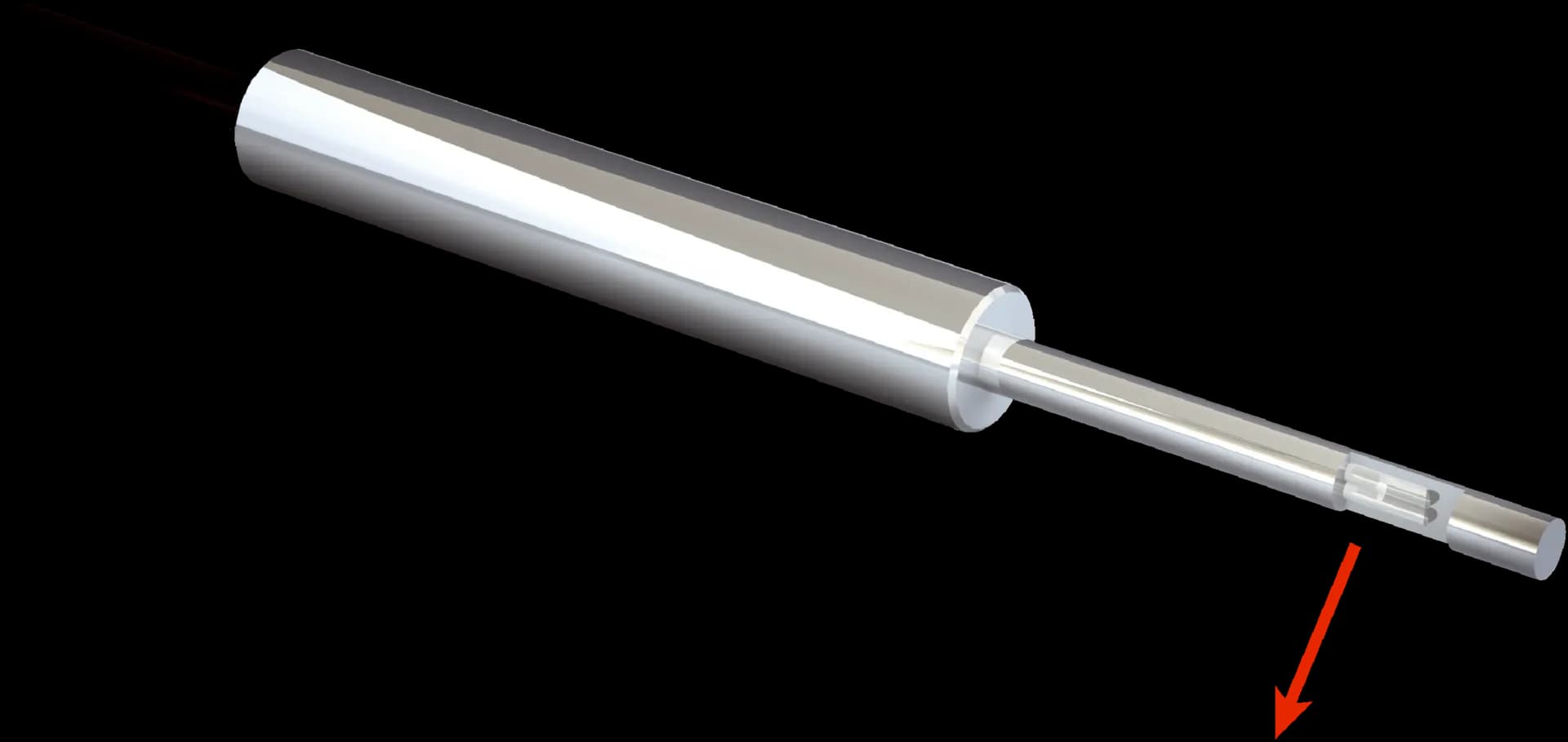

- Конструкция на оптоволоконната глава
- Smooth sleeve, Long end sleeve, 90° deflection
- Приложение
- Standard
- Съвместими оптоволоконни усилватели
- GLL70, WLL80, WLL180, GLL170(T)
- Обхват на детекция, макс.
- 180 mm (Sensing range of WLL80 at 8 ms)
- Минимален диаметър на обекта
- 1 mm
- Съвместимост с накрайни адаптери
- No
- Оптичният кабел може да се скъсява
- ✔
- Необходими крайни втулки за адаптера
- Yes
Механика
- Излъчване на светлината
- Radial
- Диаметър на гладката втулка
- 2.5 mm
- Диаметър на конуса на оптичното влакно
- ≥ 1 mm
- Дължина на конуса на оптичното влакно след 2 mm
- ≥ 25 mm
- Дължина на оптичното влакно
- 1,000 mm
- Радиус на огъване
- 10 mm
- Динамична гъвкавост (роботика)
- No
- Външен диаметър, присъединяване на оптичния кабел
- 1 mm
- Обвивка
- Polycarbonate (PC)
- Тегло
- 12 g
Условия на околната среда
- Работна температура на околната среда
- –40 °C ... +105 °C
Обхвати на детекция с WLL80
- Работен режим 16 µs
- 10 mm
- Работен режим 70 µs
- 40 mm
- Режим на работа 250 µs
- 60 mm
- Работен режим 500 µs
- 75 mm
- Работен режим 1 ms
- 85 mm
- Работен режим 2 ms
- 120 mm
- Работен режим 8 ms
- 180 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с WLL180T
- Работен режим 16 µs
- 6 mm
- Работен режим 70 µs
- 19 mm
- Режим на работа 250 µs
- 38 mm
- Работен режим 2 ms
- 74 mm
- Работен режим 8 ms
- 130 mm
- Забележка
- Sensing ranges related to fiber-optic sensors with type of light: visible red light
Обхвати на детекция с GLL170
- Режим на работа 250 µs
- 20 mm
Обхвати на детекция с GLL170T
- Работен режим 50 µs
- 10 mm
- Режим на работа 250 µs
- 20 mm
