- Продуктов сегмент
- Wire draw mechanism
- Продукт

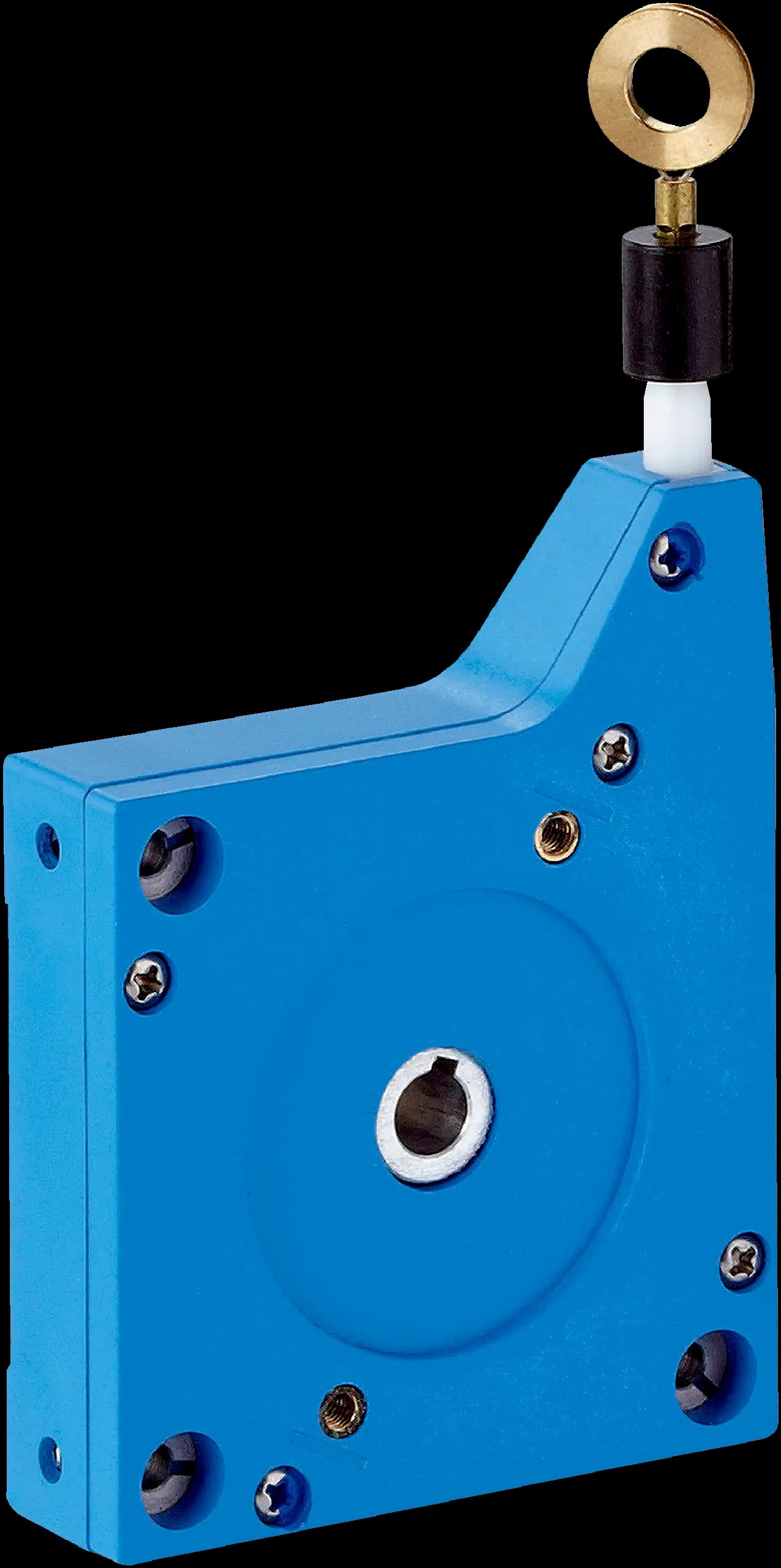

- Wire draw mechanism for wire draw encoders
- Описание
- EcoLine wire draw mechanism for servo flange with 6 mm shaft, measuring range 0 m ... 1.25 m
- Комплект на доставката
- Without encoder, 2 x fixing clamp (0061W01-00:21), 2 x fixing screw (DIN912-M3x6), 1 x Woodruff key DIN 6888 2x2.6
- Включено в доставката
- Mounting kit for servo flange encoder (Ø 60 mm)
- Обхват на измерване
- 0 m 1.25 m
- Възпроизводимост
- ≤ 0.2 mm
- Линейност
- ≤ ± 2 mm
- Хистерезис
- ≤ 0.4 mm
- Материал на измервателното въже
- Highly flexible stranded steel 1,4401 stainless steel V4A/PA 12-sheathed
- Материал на корпуса, въжен механизъм
- Plastic, Noryl
- Материал на корпуса
- Plastic, Noryl
- Дължина на изтегленото въже за един оборот
- 150 mm
- Действителна дължина на изтегляне на въжето
- 1.45 m
- Сила на възвратната пружина
- 1 N 1.4 N
- Диаметър на измервателното въже
- 0.45 mm
- Ускорение на въжето
- 10 m/s²
- Работна скорост
- 6 m/s
- Разделителна способност
- To calculate the resolution of the system please use following formula:length of wire draw per revolution / steps per revolution = resolution of the combination of wire draw + encoder
- Работна температура на околната среда
- –30 °C ... +70 °C
- Степен на защита, механична част
- IP50
- Ресурс на въжения механизъм
- Typ. 1,000,000 cycles
- Тегло
- 80 g; 80 g Wire draw mechanism
- Тегло (измервателно въже)
- 0.58 g/m
