- Продуктов сегмент
- Wire draw mechanism
- Продукт

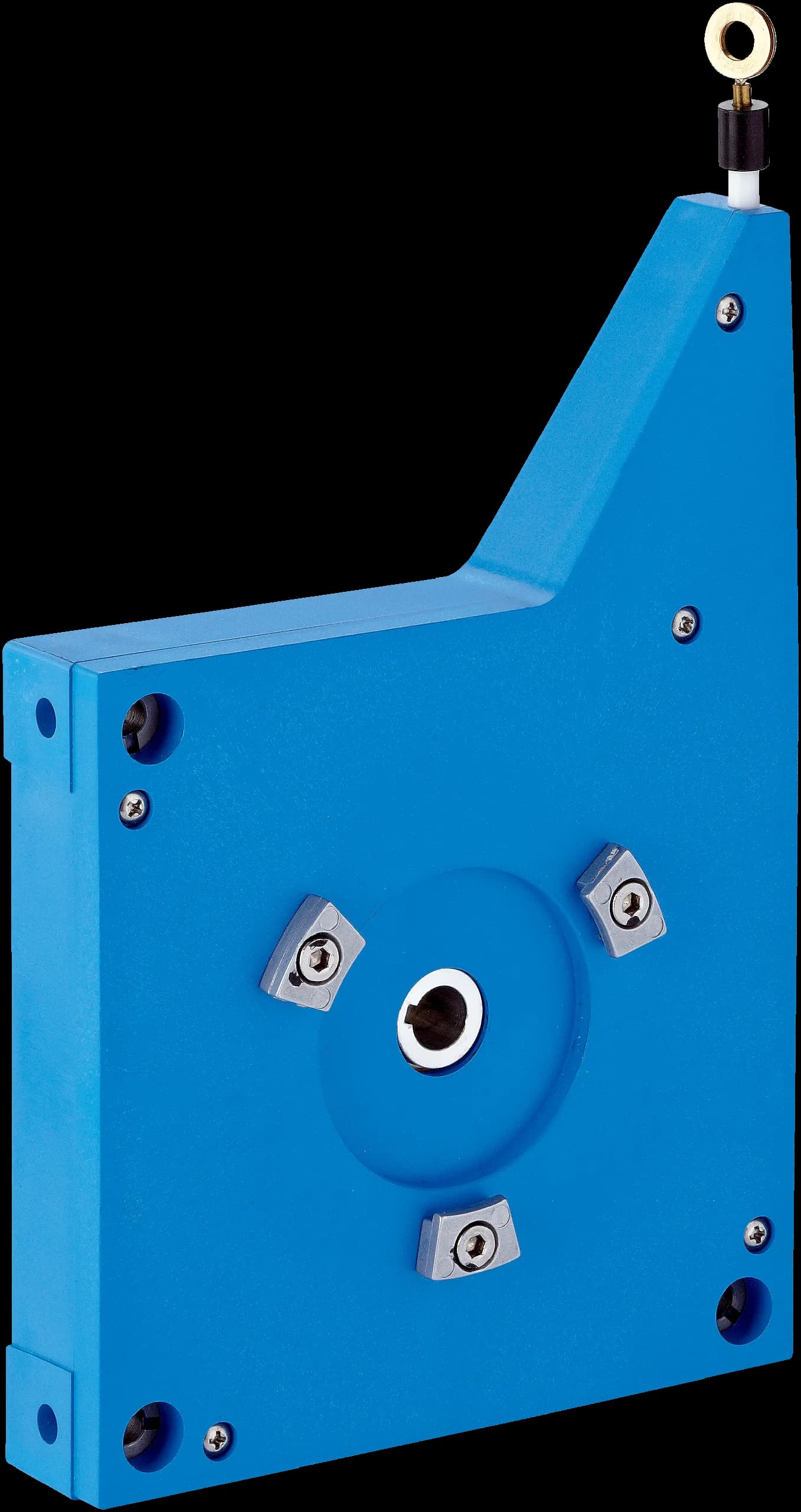

- Wire draw mechanism for wire draw encoders
- Описание
- EcoLine wire draw mechanism for servo flange with 6 mm shaft, measuring range 0 m ... 5 m
- Комплект на доставката
- Without encoder
- Включено в доставката
- Mounting kit for servo flange encoder (Ø 36mm)
- Обхват на измерване
- 0 m 5 m
- Възпроизводимост
- ≤ 0.2 mm
- Линейност
- ≤ ± 2 mm
- Хистерезис
- ≤ 0.4 mm
- Материал на измервателното въже
- Highly flexible stranded steel 1,4401 stainless steel V4A
- Материал на корпуса, въжен механизъм
- Plastic, Noryl
- Материал на корпуса
- Plastic, Noryl
- Дължина на изтегленото въже за един оборот
- 385 mm
- Действителна дължина на изтегляне на въжето
- 5.2 m
- Сила на възвратната пружина
- 4.5 N 7 N
- Диаметър на измервателното въже
- 0.55 mm
- Ускорение на въжето
- 4 m/s²
- Работна скорост
- 3 m/s
- Разделителна способност
- To calculate the resolution of the system please use following formula:length of wire draw per revolution / steps per revolution = resolution of the combination of wire draw + encoder
- Работна температура на околната среда
- –30 °C ... +70 °C
- Степен на защита, механична част
- IP50
- Ресурс на въжения механизъм
- Typ. 1,000,000 cycles
- Тегло
- 800 g; 800 g Wire draw mechanism
- Тегло (измервателно въже)
- 1.2 g/m
